加法器_运算放大器组成加法器电路图

作者:佚名    文章来源:本站原创    点击数:3512    更新时间:2017-3-4

加法器是产生数的和的装置。加数和被加数为输入,和数与进位为输出的装置为半加器。若加数、被加数与低位的进位数为输入,而和数与进位为输出则为全加器。常用作计算机算术逻辑部件,执行逻辑操作、移位与指令调用。在电子学中,加法器是一种数位电路,其可进行数字的加法计算。在现代的电脑中,加法器存在于算术逻辑单元(ALU)之中。 加法器可以用来表示各种数值,如:BCD、加三码,主要的加法器是以二进制作运算。由于负数可用二的补数来表示,所以加减器也就不那么必要。

加法器简介
加法器是为了实现加法的。
即是产生数的和的装置。加数和被加数为输入,和数与进位为输出的装置为半加器。若加数、被加数与低位的进位数为输入,而和数与进位为输出则为全加器。常用作计算机算术逻辑部件,执行逻辑操作、移位与指令调用。
对于1位的二进制加法,相关的有五个的量:1,被加数A,2,被加数B,3,前一位的进位CIN,4,此位二数相加的和S,5,此位二数相加产生的进位COUT。前三个量为输入量,后两个量为输出量,五个量均为1位。
对于32位的二进制加法,相关的也有五个量:1,被加数A(32位),2,被加数B(32位),3,前一位的进位CIN(1位),4,此位二数相加的和S(32位),5,此位二数相加产生的进位COUT(1位)。
要实现32位的二进制加法,一种自然的想法就是将1位的二进制加法重复32次(即逐位进位加法器)。这样做无疑是可行且易行的,但由于每一位的CIN都是由前一位的COUT提供的,所以第2位必须在第1位计算出结果后,才能开始计算;第3位必须在第2位计算出结果后,才能开始计算,等等。而最后的第32位必须在前31位全部计算出结果后,才能开始计算。这样的方法,使得实现32位的二进制加法所需的时间是实现1位的二进制加法的时间的32倍。

通用I型F004运放组成的加法器

图中所示是用通用I型F004运放组成的加法器

加法运算放大器计算公式

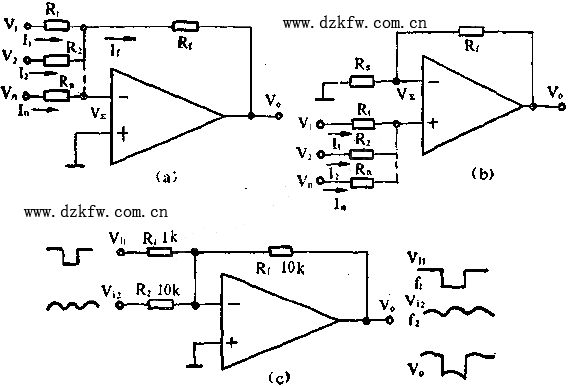

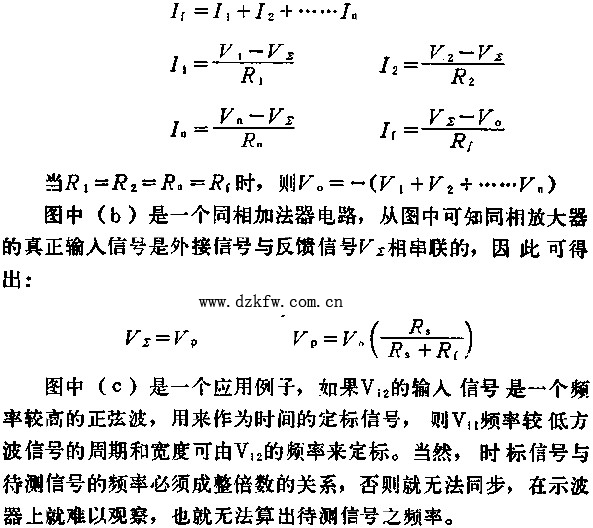

加法器是指输出信号是几个输入信号之和的放大器,它分为倒相加法器和同相加法器.图中A是一个倒相加法器电路,从图中可知


Tags:运算放大器组成加法器电路图,运算放大器,加法器
