图解时间继电器的原理和相关知识

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-23

  本文归纳了时间继电器的作用原理、结构、规格型号、电气符号等等相关的知识,帮助你更加全面的认识时间继电器的相关内容。

  时间继电器是一种延时控制继电器,它在得到动作信号后并不是立即让触点动作,而是延迟一段时间才让触点动作。时间继电器主要用在各种自动控制系统和电动机的启动控制线路中。

  1.外形与符号

图解时间继电器的原理和相关知识

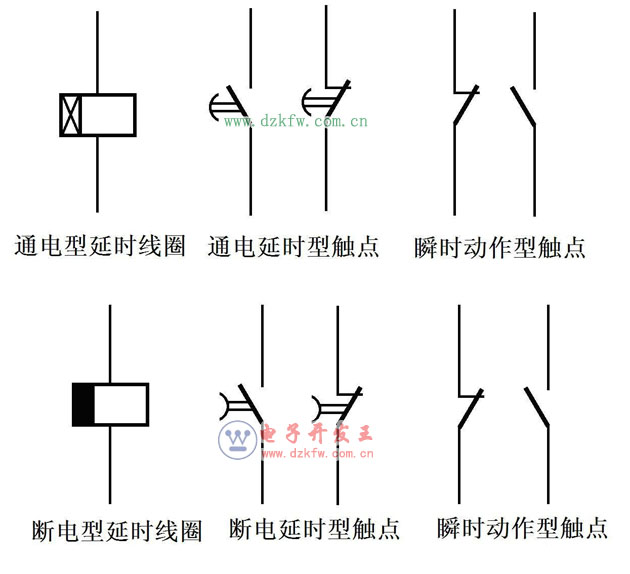

  时间继电器分为通电延时型和断电延时型两种,其符号如下图所示。对于通电延时型时间继电器,当线圈通电时,通电延时型触点经延时时间后动作(常闭触点断开、常开触点闭合),线圈断电后,该触点马上恢复常态;对于断电延时型时间继电器,当线圈通电时,断电延时型触点马上动作(常闭触点断开、常开触点闭合),线圈断电后,该触点需要经延时时间后才会恢复到常态。



图解时间继电器的原理和相关知识

  2.种类及特点

  时间继电器的种类很多,主要有空气阻尼式、电磁式、电动式和电子式。

  ①空气阻尼式时间继电器又称为气囊式时间继电器,它是根据空气压缩产生的阻力来进行延时的,其结构简单,价格便宜,延时范围大(0.4~180s),但延时精确度低。



图解时间继电器的原理和相关知识

  空气阻尼式时间继电器的结构

  ②电磁式时间继电器延时时间短(0.3~1.6s),但它结构比较简单,通常用在断电延时场合和直流电路中。

  ③电动式时间继电器的原理与钟表类似,它是由内部电动机带动减速齿轮转动而获得延时的。这种继电器延时精度高,延时范围宽(0.4~72h),但结构比较复杂,价格很贵。

  ④电子式时间继电器又称为电子式时间继电器,它是利用延时电路来进行延时的。这种继电器精度高,体积小。



图解时间继电器的原理和相关知识



图解时间继电器的原理和相关知识



图解时间继电器的原理和相关知识

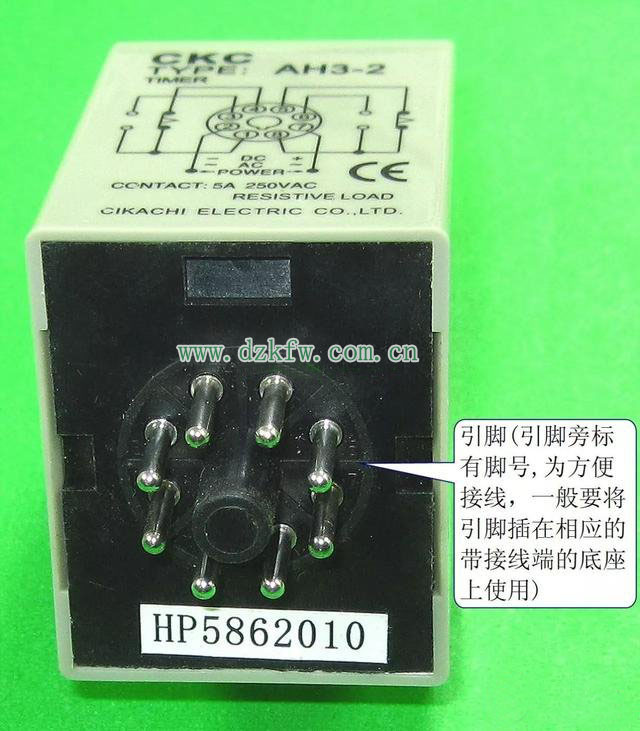

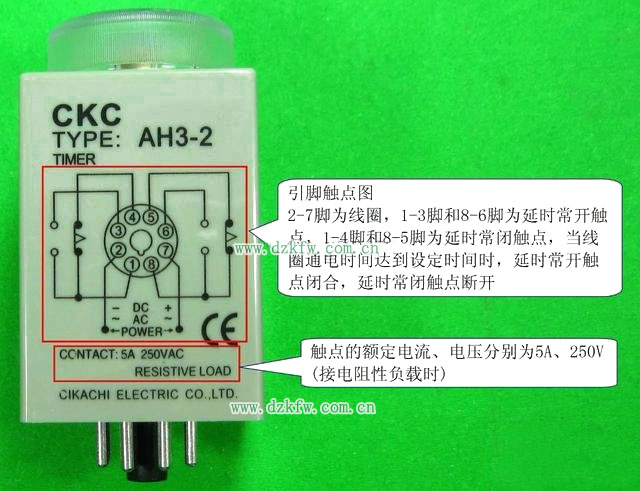

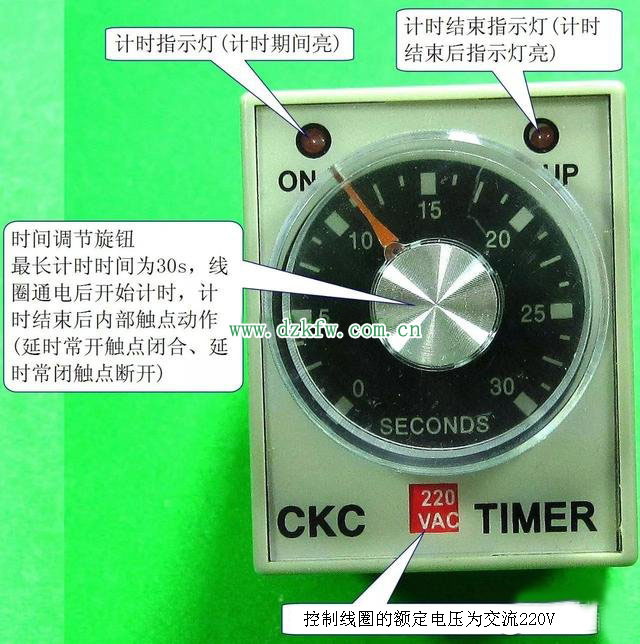

  一种常用的通电延时型电子式时间继电器

  3.选用

  在选用时间继电器时,一般可遵循下面的规则:

  ①根据受控电路的需要来决定选择时间继电器是通电延时型还是断电延时型。

  ②根据受控电路的电压来选择时间继电器吸引绕组的电压。

  ③若对延时要求高,则可选择晶体管式时间继电器或电动式时间继电器;若对延时要求不高,则可选择空气阻尼式时间继电器。

  4.检测

  时间继电器的检测主要包括触点常态检测、线圈的检测和线圈通电检测。

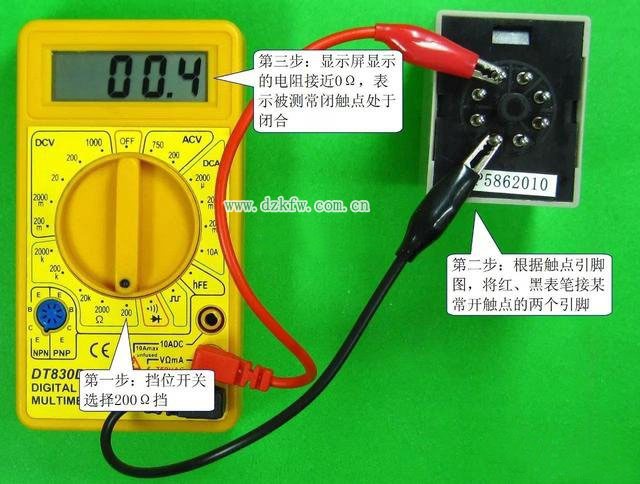

  ①触点的常态检测。触点常态检测是指在控制线圈未通电的情况下检测触点的电阻,常开触点处于断开,电阻为无穷大,常闭触点处于闭合,电阻接近0Ω。时间继电器常开触点的常态检测如下图所示。



图解时间继电器的原理和相关知识

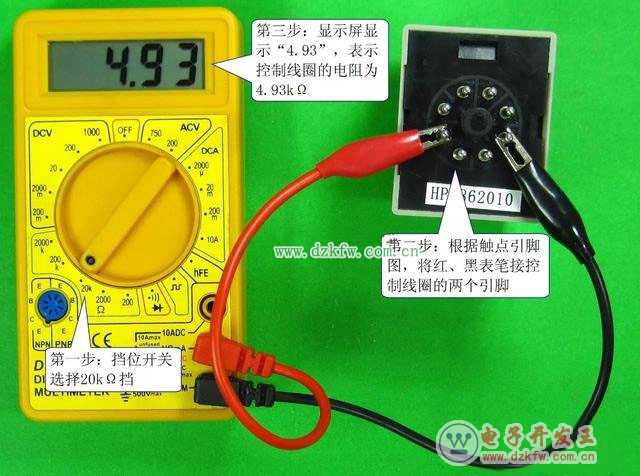

  ②控制线圈的检测。时间继电器控制线圈的检测如下图所示。



图解时间继电器的原理和相关知识

  ③给控制线圈通电来检测触点。给时间继电器的控制线圈施加额定电压,然后根据时间继电器的类型检测触点状态有无变化,例如对于通电延时型时间继电器,通电经延时时间后,其延时常开触点是否闭合(电阻接近0Ω)、延时常闭触点是否断开(电阻为无穷大)。

时间继电器的原理

  时间继电器,英文名称为TIme relay,是一种当加入或去除输入动作信号后,输出电路要经规定准确时间才产生动作的继电器,应用于低电流电路中,用以接通或切断高电压、大电流电路。时间继电器也是一种利用电磁原理或机械原理来实现延时控制的电器,包含空气阻尼型、电动型、电子型等多种类型。

  时间继电器按电源要求不同可分为交流继电器和直流继电器,分别用于交流电路和直流电路中。时间继电器按完成功能的不同可分为通电延时继电器和断电延时继电器。时间继电器按外形不同可分为密封继电器、小型继电器和微型继电器。除以上所述时间继电器的分类情况外,时间继电器还包括谐振继电器、步进继电器、比例继电器等特殊种类的继电器。

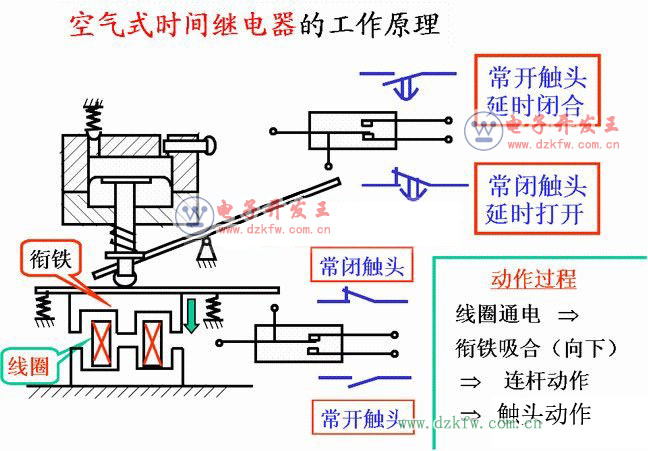

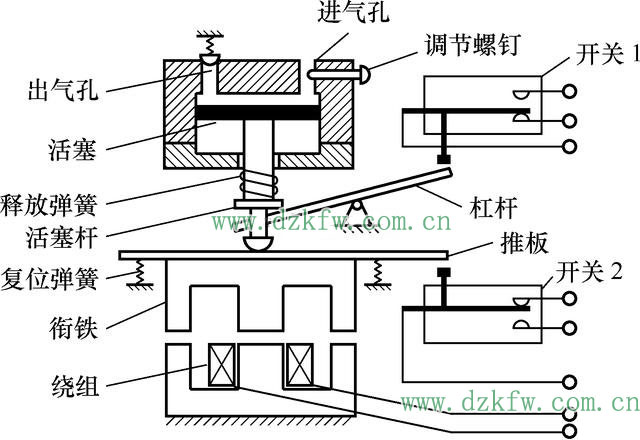

  当线圈通电时,铁芯吸引使得衔铁和托板下移,瞬间动作触点接通或断开。活塞杆和杠杆由于受阻尼作用影响缓慢下降,一定时间后,活塞杆下降到一定的位置,便通过杠杆推动延时动作触点发生动作,处于断开状态,而动合触点闭合。继电器的延时时间便是线圈通电到延时触点完成动作的时间。当线圈断电时,继电器依靠弹簧的恢复作用复原。

  图解时间继电器的原理和相关知识

Tags:时间继电器,原理
