集成运算放大器组成原理

作者:佚名    文章来源:本站原创    点击数:1743    更新时间:2017-08-30

1.集成运算放大电路的组成及各部分的作用
集成运算放大器是一个高增益直接耦合放大电路,它的方框图如图1所示。

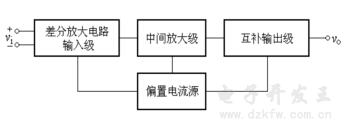

图1 运算放大器方框图
图1 运算放大器方框图
1)输入级要使用高性能的差分放大电路,它必须对共模信号有很强的抑制力,而且常用双端输入、单端输出的形式。
2)中间放大级要提供高的电压增益,以保证运放的运算精度。中间级的电路形式多为共射或者共源接法,并带有源负载的高增益放大器。
3)互补输出级由PNP和NPN两种极性的三极管或复合管组成,以获得正负两个极性的输出电压或电流。
4)偏置电流源可提供稳定的几乎不随温度而变化的偏置电流,以稳定工作点。
2、集成运算放大器的引脚和符号
1)集成运算放大器有三个引脚:一个称为同相输入端,即该端输入信号变化的极性与输出端相同,用符号‘+’或‘IN+’表示;另一个称为反相输入端,即该端输入信号变化的极性与输出端相反,用符号“-”或“IN-”表示。输出端一般画在输入端的另一侧,在符号边框内标有‘+’号。实际的运算放大器通常必须有正、负电源端有的品种还有补偿端和调零端。
2)集成运算放大器的符号
国家标准符号和国际通用符号如图2所示。

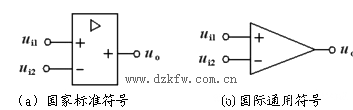

集成运算放大器的符号
图2 集成放大器的符号
3.F007通用集成运放电路简介
F007通用集成运放电路原理简图如图3所示。学习时了解即可,不要求具体分析电路的工作原理。

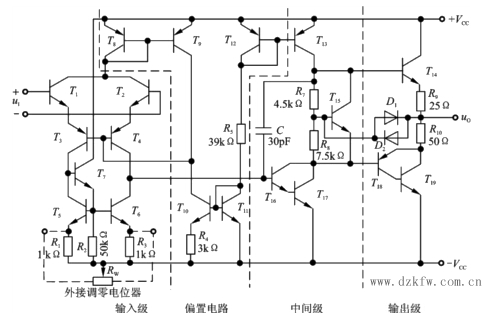

F007通用集成运放电路原理简图
图3 F007通用集成运放电路原理简图
