三相电机简易缺相保护电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-13

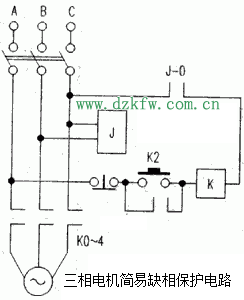

工作原理:台上三相空气开关,中间继电器吸合。按下K2常开按钮,K2自锁,交流接触器K合上如果A相因故障缺相,则K线圈失电,而交流接触器K断开。若B相或C相缺相,则中间继电器J和交流接触器K的线圈同日十失电,而J和K同时断开,起双重保护作用。 元件选择 J为中间继电器,K为交流接触器,线圈电压均为380V,交流接触器大小由负载而定。
该电路简单可靠、组件易购、成本低,能有效保护三相用电设备。
三相电机简易缺相保护电路

Tags:三相电机缺相保护,缺相保护电路,三相电机
