电冰箱的制冷原理,电冰箱工作原理图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-06

电冰箱的制冷原理,电冰箱工作原理图解:

1、制冷循环

制冷剂气体由蒸发器出来进入压缩机,气体经压缩机压缩后,变成高温高压气体到冷凝器,冷凝器与外界空间换热释放热量,使制冷剂气体液化(释放热量),液化制冷剂经干燥过滤器滤下水份和杂质后流入毛细管节流降压,节流降压后的制冷剂(尾部部分气化)流入蒸发器减压迅速气化,吸收冰箱内食品的热量达到制冷的目的。蒸发器流出的气体流入压缩机继续进行制冷循环。

2、掌握蒸发器进出两端连接处漏气、蒸发器中间管道漏气、冷凝器漏气、压缩机机械故障的维修技能。

(1)蒸发器进出两端连接处漏气

蒸发器漏气常发生在进出气的连接端。开启压缩机,运行正常,但听不到制冷剂的流动声,冷凝器没温升,冰箱不制冷,该现象基本可判断制冷剂泄漏。

经观察,冷凝器、毛细管等外露器件无油迹处(有油迹处往往就是泄漏点)。向压缩机注入少量制冷剂,用检漏仪检测也没发现漏气点。怀疑蒸发器漏气。打开后背,取出发泡隔热层(事先设置好),用检漏仪检测,发现毛细管与蒸发器接头处有漏气点。蒸发器的漏气点常用耐高温、高压的环氧树脂胶粘补,常用的有SR102、A101等。粘补时,先清洁故障处,然后裹一层砂布,再用胶粘补即可。

(2)蒸发器中间管道漏气

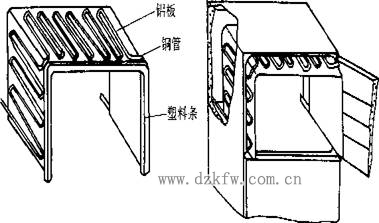

运行、检测方法同上,但没找到漏气点,怀疑蒸发器中间部位有漏气点。用检漏仪检测到蒸发器附近有制冷剂气体。说明蒸发器中间部分漏气。该故障用重新盘好、同规格的铜管更换比较适宜。更换方法如图1.

电冰箱的制冷原理,电冰箱工作原理图解

图1 更换蒸发器铜管示意图

(3)冷凝器漏气

启动冰箱观察现象同“1”问。

经观察,发现冷凝器锈迹斑斑,多处有油迹(冷冻油溶于制冷剂一同泄漏时的典型现象),用肥皂水涂于油迹处,启动冰箱,发现有气泡,说明漏气点就在该处。

维修方案:

建议更换冷凝器。

冷凝器与压缩机、干燥过滤器的接头处也是漏气故障的多发部位,检修时要重点观察。与冷凝器相关的漏气点都在冰箱外部,通常启动压缩机后,涂上肥皂水就可找到故障点。

(4)压缩机机械故障

压缩机运行时有闷声,说明高压回气;有金属磨擦或刺耳声,说明内部机械零件损坏;有哐铛声,说明防震弹簧损坏或脱钩。

启动电冰箱,听到压缩机发出铛、铛的金属碰撞声,说明三个防震弹簧的一根折断或脱钩。
