图解燃气热水器的工作原理是什么,燃气热水器电子点火器电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-11

燃气热水器的工作原理是什么
燃气热水器有两种,一种是即热式快,一种是容积式的。你要问的应该是即热式的吧,即热式的快速机是通过水流开关,启动脉冲点火,通过温控来控制火焰大小,从而控制水温,原理很简单。但是现在都是强排机,热水器在点过前,会检测风压,只有风压正常了,才会点火,保证排烟正常,从而保证热水器使用安全。还有就是热水器有设定燃烧时间,连续燃烧45分钟,就会停止燃烧,需要手动启动,这也是一个安全措施,防止室内通风不好,氧气燃尽,造成人员窒息。所以室内通风不好的,又封闭好的,最好使用双层烟道的热水器,这样更安全。

燃气热水器的工作原理

燃气热水器的工作原理:
第一,它由燃烧气管阀门控制燃气,开关控制燃气。
第二,它由供水管供冷水进入热水器,通过燃烧加热,将热量传到热交换器,以达到制备热水目的。
第三,它要求使用时要打开水伐、燃气管伐门,脉冲开关点火,通过安全装置,进水管,出水管,花洒,从而达到理想的目的。
燃气热水器又分强排式,烟道式两种,不管那种方式,原理一样,目的就是一个:方便,舒适,安全,好用。

燃气热水器结构

燃气热水器主要是由外壳、排气装置、燃烧器、热交换器、气控装置、水控装置、气联动装置组成的,其中燃烧器由喷嘴和引射器构成,少燃气的头部有很多火孔,阻塞之后可导致水受热不完全,降低效率,需用牙签等物予以疏通。因为水气联动装置的作用是保证足够的水压,当水流停止或者压力不足的时候,自动切断燃气的供气通路,放置因缺水而烧坏设备,简单来说就是给水供气,停水断气。

比较高端带电脑控制的燃气热水器工作原理

燃气热水器的工作原理是打开热水器的开关,然后冷水进入热水器,流进水量传感器的时候,在位于水量传感器外部的集成原件发出的电子脉冲,燃烧用风机启动,燃气就可以进入燃烧器里面,同时点火器让点火针擦出火花放电而点火,这个时候位于燃烧器上部的火焰检测棒检测出火焰的信号,通过控制电路讲燃烧指示灯点亮,并使之保持下去。

等到转子的转速达到一定值后,电脑控制的燃烧风机就开始启动了,因为风机自身内部还专有一个霍尔基层元件,所以当风机的转速到达设定值的时候,燃气主阀及燃气比例阀都将打开,燃气进入燃烧器,同时点火器让点火针处火花放电而点火。最开始点着的是一只或者是一排燃烧器,但火焰很快向所有燃烧器转移,点燃所有燃烧器。这时位于燃烧器上部的火焰检测棒检出火焰信号,通过控制电路将燃烧指示灯点亮,并使燃烧保持下去。
火焰的高温将水箱中加热水管的水加热成熟水,随后从热水阀中流出。而面板上面的温度调节旋纽可以自行设定所需热水温度,但是人体所接触到的实际出水温度,并不水箱中的温度,而是水箱出口处的热敏电阻进行测量。然后电脑将这两个温度进行比较,并通过调节燃气比例阀的开关,调节燃气量使出水温度达到设定温度。

与之相反,关闭热水阀门之后,水流就会停止,那么水量传感器中的转子也停止转动,脉冲信号消失。电脑通知燃气主气阀及燃气比例阀关闭,燃烧器中的火焰熄灭,但燃烧用风机继续运转大约70s钟后停止。在水路中采用了可调式水阀,通过面板上的旋钮可调节水量,从而改变出水温度。同时在热交换器附近接了一只分流管,可让少部分冷水不经加热而直接加到热水中,可以得到想要得到的热水。当然一只调压阀是对于气路中的重要作用,它不仅可用手动调节燃气压力,改变火力大小,同时还使用了3只切换电磁阀,以得到不同温度的热水。

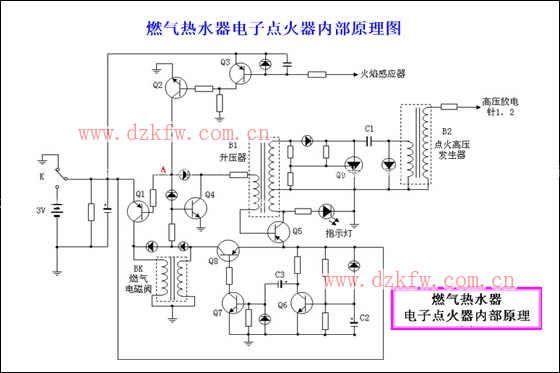

燃气热水器电子点火器电路原理图
小结:以上就是小编就燃气热水器结构图与燃气热水器原理图,为大家介绍的关于燃气热水器工作原理,不知道大家现在知道燃气热水器的工作原理有没有一定的了解呢?大家想要了解更多的燃气热水器的知识,小编在本站为准备了很多哦,欢迎大家继续关注我们。
