电烤箱电路工作原理图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-29

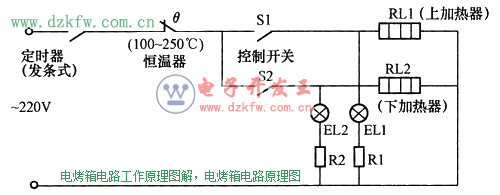

普通电烤箱内有上下两个加热器,加热器一般采用金属管状电热元件。如下图所示电路为普通型电烤箱电路,开关S1、S2分别控制上、下加热器的接通与断开,同时两只指示灯分别显示上、下加热器的工作状态。

恒温器在设定的温度范围内交替地接通与断开,实现恒温功能,温度控制采用双金属片调温器,温度控制范围为100~250度,定时器一般采用发条式定时器。
