会员注册耦合指信号由第一级向第二级传递的过程，一般不加注明时往往是指交流耦合。
退耦是指对电源采取进一步的滤波措施，去除两级间信号通过电源互相干扰的影响。
耦合常数是指耦合电容值与第二级输入阻抗值乘积对应的时间常数。
退耦有三个目的：
1.将电源中的高频纹波去除，将多级放大器的高频信号通过电源相互串扰的通路切断；
2.大信号工作时，电路对电源需求加大，引起电源波动，通过退耦降低大信号时电源波动对输入级/高电压增益级的影响；3.形成悬浮地或是悬浮电源，在复杂的系统中完成各部分地线或是电源的协调匹配。
1，耦合，有联系的意思。
2，耦合元件，尤其是指使输入输出产生联系的元件。
3，去耦合元件，指消除信号联系的元件。
4，去耦合电容简称去耦电容。
5， 例如，晶体管放大器发射极有一个自给偏压电阻，它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合，这个电阻就是产生了耦合的元件，如果在这个电 阻两端并联一个电容，由于适当容量的电容器对交流信号较小的阻抗（这需要计算）这样就减小了电阻产生的耦合效应，故称此电容为去耦电容。
有源器件在开关时产生的高频开关噪声将沿着电源线传播。去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地。
-----------------------
所谓退耦，既防止前后电路网络电流大小变化时，在供电电路中所形成的电流冲动对网络的正常工作产生影响。换言之，退耦电路能够有效的消除电路网络之间的寄生耦合。
退耦滤波电容的取值通常为47~200μF，退耦压差越大时，电容的取值应越大。所谓退耦压差指前后电路网络工作电压之差。

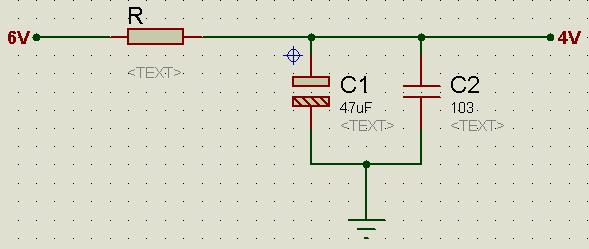

如下图为典型的RC退耦电路，R起到降压作用：
大家看到图中，在一个大容量的电解电容C1旁边又并联了一个容量很小的无极性电容C2
原因很简单，因为在高频情况下工作的电解电容与小容量电容相比，无论在介质损耗还是寄生电感等方面都有显著的差别（由于电解电容的接触电阻和等效电感的影响，当工作频高于谐振频率时，电解电容相当于一个电感线圈，不再起电容作用）。在不少典型电路，如电源退耦电路，自动增益控制电路及各种误差控制电路中，均采用了大容量电解电容旁边并联一只小电容的电路结构，这样大容量电解电容肩负着低频交变信号的退耦，滤波，平滑之作用；而小容量电容则以自身固有之优势，消除电路网络中的中，高频寄生耦合。在这些电路中的这一大一小的电容均称之为退耦电容。
在一个大的电容上还并联一个小电容的原因
大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大（也叫等效串联电感，英文简称ESL）。
电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电容就有很小ESL这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。
所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。
常使用的小电容为 0.1uF的瓷片电容，当频率更高时，还可并联更小的电容，例如几pF，几百pF的。而在数字电路中，一般要给每个芯片的电源引脚上并联一个0.1uF的电容到地（这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好），因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。
大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大（也叫等效串联电感，英文简称ESL）。
电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电容就有很小ESL这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。
所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。
常使用的小电容为 0.1uF的瓷片电容，当频率更高时，还可并联更小的电容，例如几pF，几百pF的。而在数字电路中，一般要给每个芯片的电源引脚上并联一个0.1uF的电容到地（这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好），因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。
