电容分压电路和电阻分压电路的区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-03

电容分压电路和电阻分压电路的主要区别是:电容分压电路主要用于对交流电压的分压衰减;电阻分压电路既可以分压直流电压,也可以分压交流电压,还可以分压交流、直流的混合电压。
一、电容分压电路

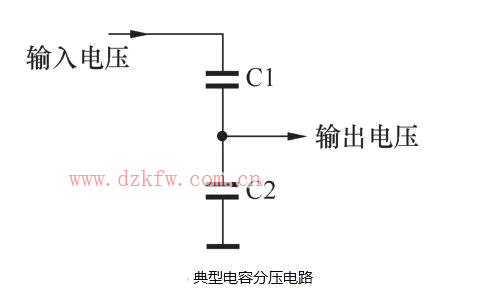

下图所示是典型的电容分压电路示意图。
电容分压主要用于交流信号的分压,因为采用电阻分压电路对交流信号存在较大的损坏,而电容器在分压衰减信号幅度的同时对交流信号的能量损耗小。
对某一频率的输入信号,两个电容各自呈现一个容抗,这两个容抗就构成了对输入信号的分压衰减(理解方法与电阻分压电路一样),这样就能降低输出信号的幅度。
1、电容分压电路特征
电容分压电路的特征与电阻分压电路的特征一样,只是分压电路是由电容构成的。
2、主要应用:主要用于对交流型号的分压
3、只能用于所以电容分压只能用于交流电路,由于电容的隔直通交作用,,对直流电压起不到分压作用。
电容分压电路
二、电阻分压电路

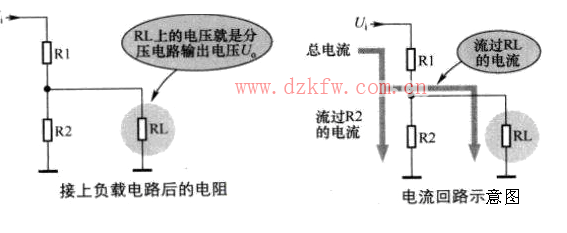

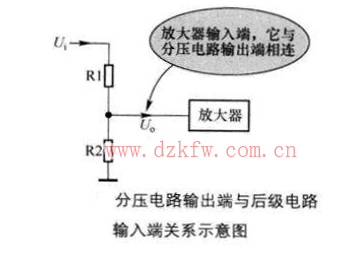

下图所示是典型的电阻分压电路。

电阻分压电路

电容分压电路和电阻分压电路的区别
