电路的三中状态,怎样判断电路图短路还是断路

作者:佚名    文章来源:本站原创    点击数:2527    更新时间:2023/6/23

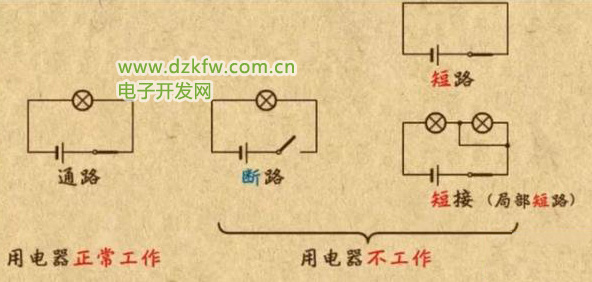

电路有三种状态:通路、开路和短路。

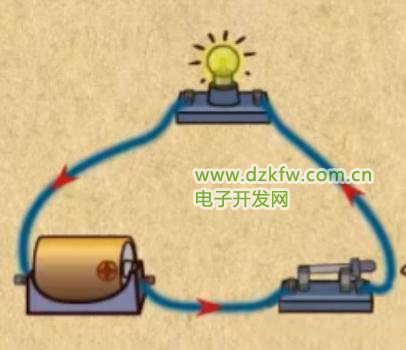

处处连通的电路叫通路,特点是电路中有电流通过,用电器能够工作;

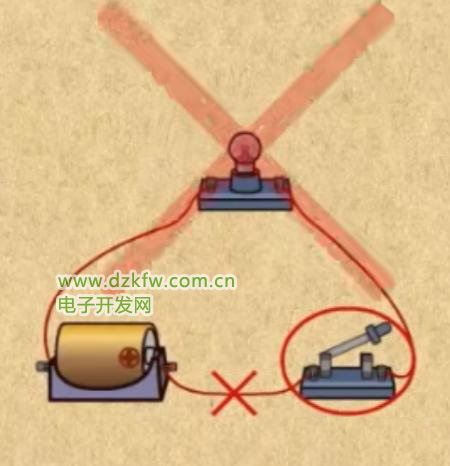

断开的电路叫开路(也叫断路),特点是电路中没有电流通过,用电器不能工作;

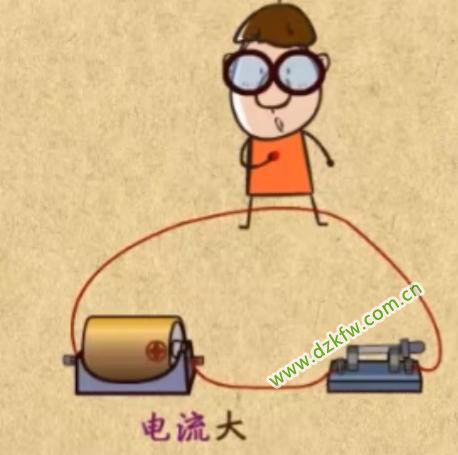

导线不经过用电器直接把电源两极连接起来叫短路(在家庭电路中直接连接火线和零线),特点是电路中电流会很大(可根据欧姆定律理解),可能烧毁电源,是不允许出现的。

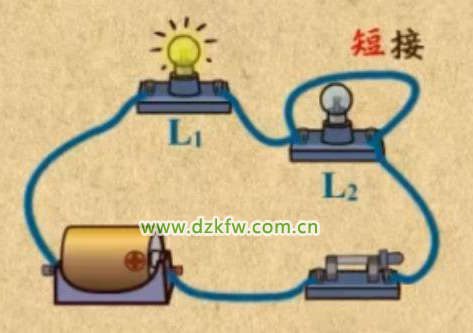

另外,如果用导线直接连接其他电路元件的两端,也叫短路,说的细一点叫短接,电源短路是严重的电路故障,是不允许出现的,但其他电路元件短路(短接),往往不属电路故障,通常是为了改变电路结构的需要设置的,尤其是利用开关闭合对除电源之外的电路元件的短路更是如此。

还有初中阶段的电流表和电压表都是理想化的,即电流表内阻趋于零(视为一段导线),电压表内阻无穷大(视为断开),因此,如电流表连接在某个元件两端(并联)也是短路,最典型的例子,大家知道使用电流表时,不允许不经过用电器而将电流表直接连在电源的两极上,就可用电源短路解释。如电压表串联在某段电路上,也是开路。
