液压系统应用非常广泛，那么为什么要用液压传动系统？液压传动的原理是怎么样的？有哪些特点？本文通过简单的图文带你一起了解液压传动系统。

什么是液压传动

液压传动是以液体为工作介质，通过驱动装置将原动机的机械能转换为液体的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。

为什么要用液压传动?

将能量从机械能转换为液压能，而后又将液压能转换为液压能，何必多次一举呢？

几乎所有的机械或机器都需要传动机构。这因为原动机一般很难直接满足执行机构在速度、力、转矩或运动方式等方面的要求，必须通过中间环节——传动装置进行调节控制。液压传动就是这种调节控制方式中的一种。

其他传动方式有：

机械传动：常用零件为齿轮，曲轴，轴，皮带等。

气压传动：常用空气或其他气体为传输介质。

电器传动：常用零件是直流电机，可控硅，交流电机，变频器等。

液压传动的基本原理

以液压千斤顶为例，常用于顶升重物，如顶起汽车以便拆换轮胎……

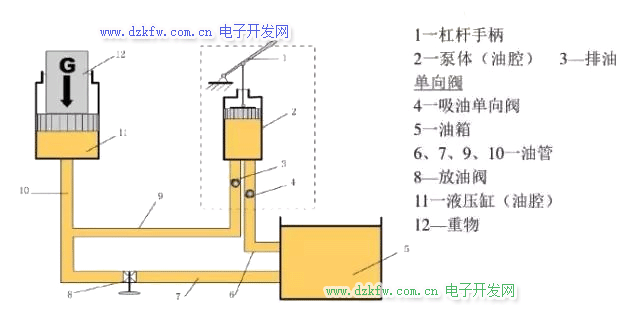

液压千斤顶工作原理

1泵吸油过程



2泵压油和重物举升过程



3重物落下过程



小结：

液压千斤顶是一个简单的液压传动装置，从其工作过程可以看出，液压传动的工作原理是：以油液为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。

液压传动装置实质上是一种能力转换装置，它先将机械能转换为便于输送的液压能，然后再将液压能转换为机械能做功。

液压传动系统的组成



从千斤顶的液压系统组成和工作原理可以看出，液压系统一般有以下几个部分组成：

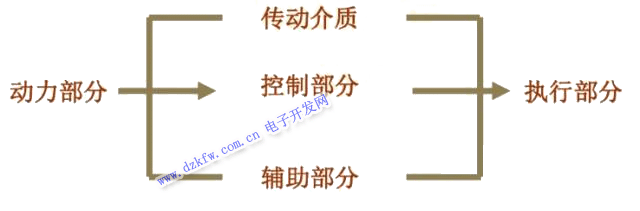

从图中可以看出，液压传动是以液体作为工作介质来进行工作的，一个完整的液压传动系统由以下几部分组成：动力部分、控制部分、辅助部分和执行部分。

液压系统各组成部分及作用

1）液压泵（动力元件）：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

2）执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

3）控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。如换向阀15即属控制元件。

4）辅助元件：上述三个组成部分以外的其他元件，如：管道、管接头、油箱、滤油器等为辅助元件。



磨床工作台液压系统图

上图磨床工作台液压系统图中，图形符号表示元件的功能，而不表示元件的具体结构和参数；反映各元件在油路链接上的相互关系，不反映其空间安装位置；只反映静止位置或出事位置的工作状态，不反映其过渡过程。

液压传动的应用特点

液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等；

行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；

土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等等；

船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；

军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。

液压传动的应用特点：

• 易于获得很大的力和力矩。

• 调速范围大，易实现无级调速。

• 质量轻，体积小，动作灵敏。

• 传动平稳，易于频繁换向。

• 易于实现过载保护。

• 便于采用电液联合控制以实现自动化。

• 液压元件能够自动润滑，元件的使用寿命长。

• 液压元件易于实现系统化、标准化、通用化。

• 传动效率较低。

• 液压系统产生故障时，不易找到原因，维修困难。

• 为减少泄露，液压元件的制造精度要求较高。
