电压基准集成电路TL431引脚图及功能介绍

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-11-29





    TL431具有体积小、基准电压精密可调,输出电流大等优点,所以用TL431可以制作多种稳压器。其性能是输出电压连续可调达36V,工作电流范围宽达0.1~100mA,动态电阻典型值为0.22欧,输出杂波低。其最大输入电压为37V,最大工作电流为150mA,内基准电压为2.5V,输出电压范围为2.5~30V。


    TL431是由美国德州仪器(TI)和摩托罗拉公司生产的2.5~36V可调式精密并联稳压器。其性能优良,价格低廉,可广泛用于单片精密开关电源或精密线性稳压电源中。此外,TL431还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

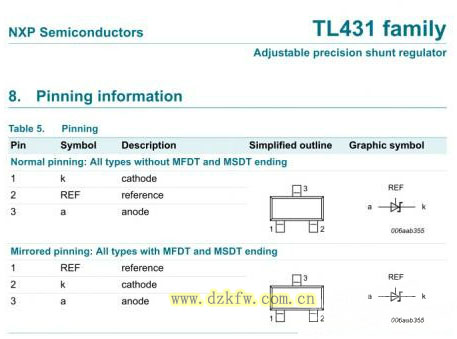

常见的TL431(KA431AZ)的封装型式如图所示。

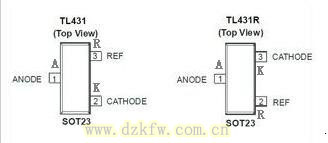

​CATHODE表示为阴极、ANODE表示为阳极和REF表示为参考极。
分别用K、R、A表示,其中K为节制端,R为取样端,A为接地端,有些电路图顶用1、2、3
​分别代表R、A、K。











TL431(KA431AZ)是精密电压基准集成电路,有的资料上称为电压调整器或三端取样集成电路。
TL431的性能好坏,可用指针万用表R×1kΩ档测量一下方法:
红表笔接阳极A,黑表笔接阴极K,阻值应为无无限,对调表笔测量一下几千欧姆;
红表笔接参考极R,黑表笔接阴极K,阻值应为无无限,对调表笔测量一下几千欧姆;
红表笔接参考极R,黑表笔接阳极A,阻值应为30K左多点儿调表笔测量一下20K左多点儿
若测量一下脚之间阻值很小或为零,表明管子已击穿损破坏。

数字万用表测量好坏:
将TL431的“型号面”正对着自己,三只引脚向下,则引脚的排列就是:
​“中间引脚阳极A,左为R右为K”。按从左至右的顺序分别编号为①、②、③脚。将数字万用表拨到二极管挡,第一步先将红表笔固定接①脚不变;黑表笔分别去接②、③两脚测量其电阻值,①一②脚之间应为1.8KΩ左右;①~③脚之间应为700Ω左右。然后交换表笔,即黑表笔接①脚固定不变,用红表笔分别去测②、③两脚之间的电阻值,这时,①~②脚之间应为1.4kΩ左右;①一③脚应为“∞”(数字表读数显示“1”不变)。若测量结果与上述相符合或者接近,说明被测的TL431是好的;若反复交换表笔测试,1脚对其他两脚的阻值均为“0”,说明该器件已经短路;若反复交换表笔测试,①脚对其他两脚的阻值均为“∞”,说明该器件已经断路;


一、如何识别TL431的A、G、K极  TIA3l的符号如下右图所示。它分别有A、G、K三个极有些原理图上标志A、K、R。A和K分别是稳压二极管的正端和负端、G极是取样端。
6677 1、确定A、K极的方法。​根据原理图,用万用表测量二极管的方法就能判断出A和K极。测量时,量程放RX1K挡,当黑笔接A极,红笔接K极时,着电阻呈导通状态(普通硅二极管的电阻),互换表笔,若电阻无穷大,即可判导通状态下,黑笔所接的脚为A极,另一脚为K极。  2、确定G(R)极的方法。一、​将万用表的量程置Rxl0k挡,黑笔接K极,红笔接A极,此时,电表应无指示。一手触黑笔,另一手触G(R)极时,指针应有大幅度的摆动。符合这种状况时,手触的脚为G(R)极。 ​​二、正常状态下TL431各极之间的正反向电阻  1、稳压二极管正反向电阻的测量。  万用表量程置Rxlk挡,黑笔接A极,红笔接K极。此时测量的是稳压{二极管的正向电阻。测量反向电阻肘,量程应置Rxlk挡。用MF47型表测得的数据为:正向电阻6xlkΩ;反向电阻∞。 2、G(R)极与A、K极正反向电阻的测量。  万用表量程置Rxlk挡,黑笔接G(R)极,红笔接A极,电阻应为35xlkΩ,;互换表笔,其电阻应为l0xlkn。黑笔接G(R)极,红笔接K极,电阻应为11×lkΩ;互换表笔,电阻∞。  3、K极与A、G(R)极正反向电阻的测量。万用表量程置Rxlk挡,黑笔接K极,红笔接G极,电阻为∞;互换表笔,电阻应为11×lkΩ。黑笔接K极,红笔接A极,电阻为∞:互换表笔,电阻为8xlkΩ。 三、加电测试TL431  下左图是TI431测试的电路。电源是0~20V维修电源。在K极与电源之间接一·个电流表,是为清楚地观察随G(R)极电压变化引起K极电流变化的情况。在K、A之间接一个电压表,就能清楚地观察到TI431的输出端随电源改变的变化情况。试验前,先将电位器调整到中间值附近。用胜利89B数字表测量K极对地电压,调整维修电源的电压输出,发现K极对地的电压只有两个状态,一是2V左右(为低电平);二是等于电源电压(为高电平)。  正常与否的判断。对于在线的TL431电源误差比较器,可利用外接维修电源进行检测。将维修电源接到TL431的取样点上,当将电压调到比标称电压高时.TL431就导通.K极电压就为低电平。亦即当电源电压升高时,TL431导通,让光电耦合器的二极管导通,使三极管处于饱和状态,最终控制初级的电源开关管导通的时间减短(降低占空比),使输出电压降低。若将维修电压降低.TI431就截止.K极电压就为高电平,光电耦合器的二极管截止,使三极管处于截止状态,最终控制变压器初级的电源开关管导通的时间增长(加大占空比)。使输电压升高。开关稳压电源的闭环稳压电路,就是利用TL431导通或截止两个状态调整开关管的占空比,来控制输出电压稳定的。​万用表测量时,若lC各极间的电阻正常,可判TL431正常:利用维修电源加电测试时,在改变电源电压的情况下,若TL431K极对地有高、低两个电平的变化,可判TL431正常。
