uc3842中文资料汇总(uc3842引脚图及功能_工作原理及典型应用电路)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-11-07

uc3842引脚图及功能

uc3842引脚图及功能

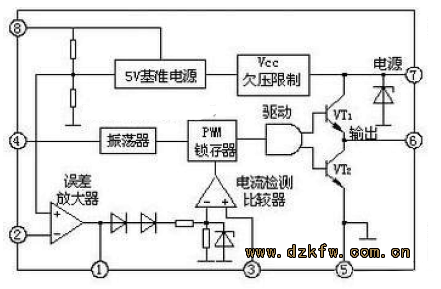

UC3842是一种高性能固定频率电流型控制器,包含误差放大器、PWM比较器、PWM锁存器、振荡器、内部基准电源和欠压锁定等单元,其结构图如图1所示。

UC3842是一种高性能固定频率电流型控制器

各管脚功能简介如下:

1脚COMP是内部误差放大器的输出端,通常此脚与2脚之间接有反馈网络,以确定误差放大器的增益和频响。

2脚FEED BACK是反馈电压输入端,此脚与内部误差放大器同向输入端的基准电压(一般为+2.5V)进行比较,产生控制电压,控制脉冲的宽度。

3脚ISENSE是电流传感端。在外围电路中,在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻,将脉冲变压器的电流转换成电压,此电压送入3脚,控制脉宽。此外,当电源电压异常时,功率开关管的电流增大,当取样电阻上的电压超过1V时,UC3842就停止输出,有效地保护了功率开关管。

4脚RT/CT是定时端。锯齿波振荡器外接定时电容C和定时电阻R的公共端。

5脚GND是接地。

6脚OUT是输出端,此脚为图滕柱式输出,驱动能力是±lA。这种图腾柱结构对被驱动的功率管的关断有利,因为当三极管VTl截止时,VT2导通,为功率管关断时提供了低阻抗的反向抽取电流回路,加速功率管的关断。

7脚Vcc是电源。当供电电压低于 +16V时,UC3824不工作,此时耗电在1mA以下。输入电压可以通过一个大阻值电阻从高压降压获得。芯片工作后,输入电压可在+10~+30V之间波动,低于+10V停止工作。工作时耗电约为15mA,此电流可通过反馈电阻提供。

8脚VREF是基准电压输出,可输出精确的+5V基准电压,电流可达50mA。

UV3842的电压调整率可达0.01%,工作频率为500kHz,启动电流小于1mA,输入电压为10~30V,基准电压为4.9~5.1V,工作温度为0~70℃,输出电流为1A。

uc3842典型应用电路(一)

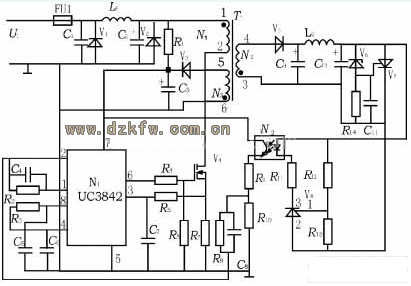

下图是UC3842组成的带有过流过压保护的典型应用电路图

UC3842组成的带有过流过压保护的典型应用电路图

图 UC3842应用电路图

过流保护原理:当负载电流超过额定值或输出短路,引起开关管V4电流增加,R7上的电压反馈至3脚,当R7上的电压大于1V时,通过内部电流放大器使导通宽度变窄,输出电压下降,同时也使UC3842工作电压下降。当下降至整定电压以下时,过流保护电路工作,达到保护功率管的目的。短路现象消失后,电源自动恢复正常工作。

过压保护:当因某种原因使输出电压过高时,稳压管V6导通,从而触发晶闸管V7导通,使输出端短路,可见过压保护是以过流保护的形式出现的。

uc3842典型应用电路(二)

UC3842 采用固定工作频率脉冲宽度可控调制方式,共有8 个引脚,各脚功能如下:①脚是误差放大器的输出端,外接阻容元件用于改善误差放大器的增益和频率特性;②脚是反馈电压输入端,此脚电压与误差放大器同相端的2.5V 基准电压进行比较,产生误差电压,从而控制脉冲宽度;③脚为电流检测输入端, 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态;④脚为定时端,内部振荡器的工作频率由外接的阻容时间常数决定,f=1.8/(RT×CT);⑤脚为公共地端;⑥脚为推挽输出端,内部为图腾柱式,上升、下降时间仅为50ns 驱动能力为±1A ;⑦脚是直流电源供电端,具有欠、过压锁定功能,芯片功耗为15mW;⑧脚为5V 基准电压输出端,有50mA 的负载能力。

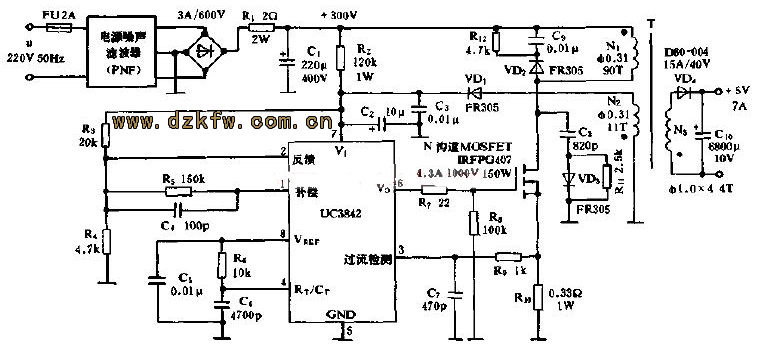

uc3842典型应用电路

uc3842典型应用电路(三)

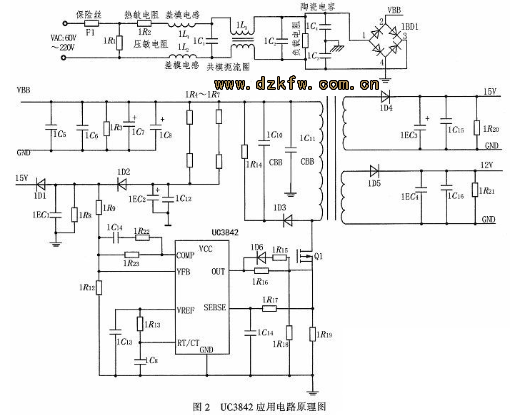

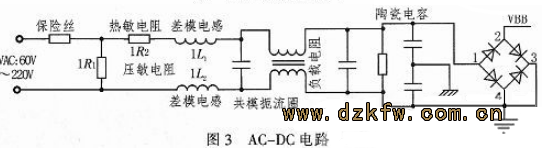

AC—DC电路

AC—DC电路将交流变成直流,是反激式开关电源设计的先决条件。图2为AC—DC电路,其中,输入交流电压为60~220 V,电阻1R2为正温度系数热敏电阻,防止过流。1R1为压敏电阻用于旁路浪涌电压。在PCB布线要求上,压敏电阻与零线间采用蛇形走线,若压敏电阻损坏,则可及时断开压敏电阻而不至于因为压敏电阻短路烧毁电路板。共模扼流圈

和差模电感(1L1、1L2)分别滤除共模和差模干扰,由全桥整流电桥整流出直流电为后续电路供电。





uc3842典型应用电路(四)

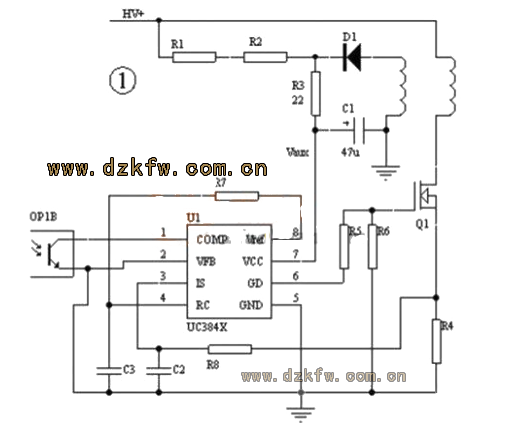

3842电路的保护 用UC3842做的开关电源的典型电路见图1。过载和短路保护,一般是通过在开关管的源极串一个电阻(R4),把电流信号送到3842的第3脚来实现保护。

当电源过载时,3842保护动作,使占空比减小,输出电压降低,3842的供电电压Vaux也跟着降低,当低到3842不能工作时,整个电路关闭,然后靠R1、R2开始下一次启动过程。这被称为“打嗝”式(hiccup)保护。在这种保护状态下,电源只工作几个开关周期,然后进入很长时间(几百ms到几s)的启动过程,平均功率很低,即使长时间输出短路也不会导致电源的损坏。

由于漏感等原因,有的开关电源在每个开关周期有很大的开关尖峰,即使在占空比很小时,辅助电压Vaux也不能降到足够低,所以一般在辅助电源的整流二极管上串一个电阻(R3),它和C1形成RC滤波,滤掉开通瞬间的尖峰。仔细调整这个电阻的数值,一般都可以达到满意的保护。使用这个电路,必须注意选取比较低的辅助电压Vaux,对3842一般为13~15V,使电路容易保护。

uc3842中文资料汇总(uc3842引脚图及功能_工作原理及典型应用电路)

图1是使用最广泛的电路,然而它的保护电路仍有几个问题:

1. 在批量生产时,由于元器件的差异,总会有一些电源不能很好保护,这时需要个别调整R3的数值,给生产造成麻烦;

2. 在输出电压较低时,如3.3V、5V,由于输出电流大,过载时输出电压下降不大,也很难调整R3到一个理想的数值;

3. 在正激应用时,辅助电压Vaux虽然也跟随输出变化,但跟输入电压HV的关系更大,也很难调整R3到一个理想的数值。 这时如果采用辅助电路来实现保护关断,会达到更好的效果。辅助关断电路的实现原理:在过载或短路时,输出电压降低,电压反馈的光耦不再导通,辅助关断电路当检测到光耦不再导通时,延迟一段时间就动作,关闭电源。
