前言

提示：以下内容均属个人思考，本人也还是技术小白，如有出现纰漏，请各位大佬指出。：

一日在编写PLC代码时发现了早期在著名大学B站学习的一段例程——“一键启停”，不过对于当时的我来说这段程序看起来有点陌生，于是决定再学习巩固一下基础知识。经过在网上寻找资源发现，大部分的示例都直接给出程序但缺少一点分析，有分析的又需要交费，于是就有了这篇博客。

提示：以下是本篇文章正文内容，下面案例可供参考，且案例中被改进程序与改进程序是原理关联，可能出现被改进程序与改进程序中变量名不同的情况

一、硬件与软件环境

操作系统：WIN11
编程软件：STEP 7-MicroWIN SMART V2.8
编程语言：LAD
PLC：西门子——SIMATIC S7-200 SMART CPU ST60

二、基本的起保停电路`

1.普通线圈

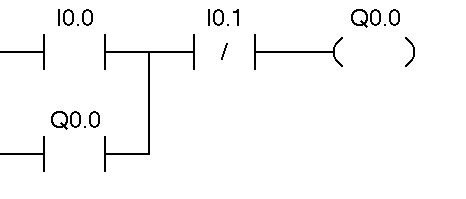

普通线圈构成的起保停LAD代码如下：

变量含义：
I0.0——启动按钮
I0.1——停止按钮
Q0.0——电机
工作原理：
动作前电机还未得电
①按下启动按钮→常开触点I0.0闭合+常闭触点I0.1闭合→线圈Q0.0得电→电机启动
②按钮都无动作→常开触点Q0.0闭合+常闭触点I0.1闭合→线圈Q0.0得电→电机保持
③按下停止按钮→常开触点Q0.0闭合+常闭触点I0.1断开→线圈Q0.0失电→电机停止

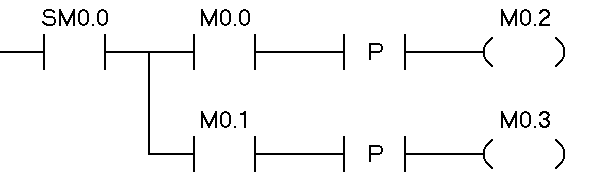

以上程序中的I、Q寄存器如果换成M寄存器也可以使用如下LAD代码：

其中由于M寄存器依靠鼠标控制赋值，以人类的手速很难达到按钮的效果，所以这里使用触点＋上升沿识别的方式模拟按钮
变量含义：
M0.0+上升沿——启动按钮
M0.1+上升沿——停止按钮
M0.4——电机

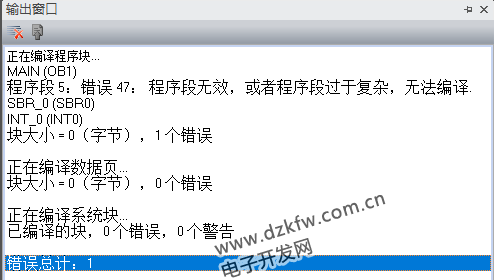

SM0.0在这里的作用是防止报错

2.置位/复位线圈

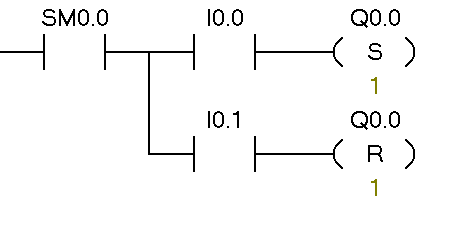

置位/复位线圈构成的起保停LAD代码如下：


变量含义：
I0.0——启动按钮
I0.1——停止按钮
Q0.0——电机
工作原理：
动作前电机还未得电
①按下启动按钮→常开触点I0.0闭合+常闭触点I0.1闭合→线圈Q0.0得电→电机启动
②按钮都无动作→常开触点Q0.0闭合+常闭触点I0.1闭合→线圈Q0.0得电→电机保持
③按下停止按钮→常开触点Q0.0闭合+常闭触点I0.1断开→线圈Q0.0失电→电机停止

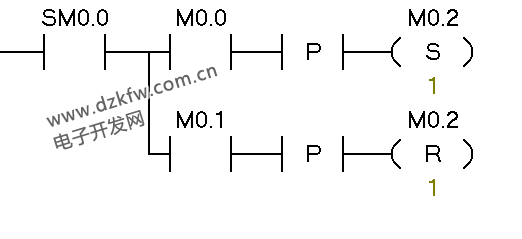

以上程序中的I、Q寄存器如果换成M寄存器也可以使用如下LAD代码：


变量含义：
M0.0+上升沿——启动按钮
M0.1+上升沿——停止按钮
M0.2——电机

提示：本节内容如果觉得理解吃力的小伙伴，如果排除博主文笔不好的原因，可能需要自己去补一下PLC的相关知识。

三、一键启停电路

首先让我们思考一个问题，如何将两个按钮简化为一个按钮？
在基本的起保停电路中，我们利用不同的变量对应两个按钮，如果只用一个变量代表按钮，那么还必须有一个中间变量用于区分当前的系统状态，即“电机转动”与“电机停止”。

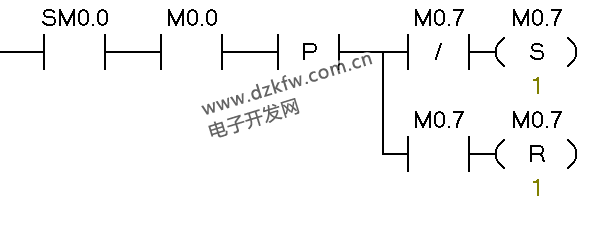

1.基于置位/复位线圈实现一键启停_1

我们先从思路比较简单的置位/复位线圈起保停电路开始做改动

变量含义：
M0.0+上升沿——按钮
M0.7——电机

这样的改动看似符合了我们的要求：
①电机停止+按钮按下→常闭触点M0.7闭合+常开触点M0.0上升沿识别→M0.7置位
②电机运行+按钮按下→常开触点M0.7闭合+常开触点M0.0上升沿识别→M0.7复位

但实际运行起来的结果不能说差强人意吧，只能说是相差甚远——不管如何按下按钮电机都不会启动。

上述问题的出现是由于我们对程序扫描的原理还不熟悉，博主认为上述程序需要以线圈为单元进行分析：
当前扫描周期开始时电机停止，即M0.7未得电
①第一个线圈：电机停止+按钮按下→常闭触点M0.7闭合+常开触点M0.0上升沿识别→M0.7置位
②第二个线圈：电机停止+按钮按下+M0.7置位→常开触点M0.7闭合+常开触点M0.0上升沿识别→M0.7复位
在一个扫描周期中线圈复位又置位，但是注意这里变量的值会先暂存只有等所有程序都扫描完成后，才能将变量的值更新，这也是为什么我们发现实际变量并没有变化！

知道了问题的原因，那就可以针对性的进行改进了。

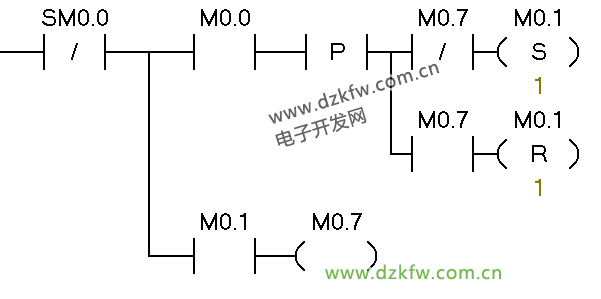

已知不能直接让代表电机的线圈M0.7直接与按钮相连，博主这里采用增加一个中间变量的方式（已验证）：

以线圈为单元进行分析：
当前扫描周期开始时M0.7未得电
第一个线圈程序：M0.0按钮按下+常闭触点M0.7闭合→M0.1线圈置位
第二个线圈程序：M0.0按钮按下+常开触点M0.7断开→M0.1线圈不复位
第三个线圈程序：常开触点M0.1闭合→M0.7线圈得电
当前扫描周期开始时M0.7已得电
第一个线圈程序：M0.0按钮未按下+常闭触点M0.7断开→M0.1线圈不置位
第二个线圈程序：M0.0按钮未按下+常开触点M0.7闭合→M0.1线圈不复位
第三个线圈程序：常开触点M0.1闭合→M0.7线圈得电
当前扫描周期开始时M0.7已得电
第一个线圈程序：M0.0按钮按下+常闭触点M0.7断开→M0.1线圈不置位
第二个线圈程序：M0.0按钮按下+常开触点M0.7闭合→M0.1线圈不复位
第三个线圈程序：常开触点M0.1闭合→M0.7线圈得电

2.基于置位/复位线圈实现一键启停_2

如果小伙伴们能理解第一种的改进，那么第二种会好理解很多。

重新梳理第一种的改进：

首先，我们确定标志位为电机运行状态
而且，我们知道电机运行状态不能与电机输出直接相连
所以，我们用一个中间变量作为按钮输出的一个中转站控制电机输出

思考一下：如果可以在按下按钮的启动电机时候屏蔽复位线圈，图6的好像也可以解决问题。

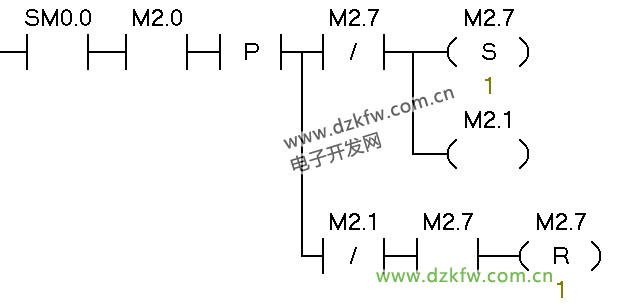

基于上述思考，我们还可以针对图6的问题进行一下改进：

变量含义：
M2.0+上升沿——按钮
M2.7——电机

以线圈为单元进行分析：
当前扫描周期开始时M2.7未得电
第一个线圈程序：M2.0按钮按下+常闭触点M2.7闭合→M2.7线圈置位
第二个线圈程序：M2.0按钮按下+常闭触点M2.7闭合→M2.1线圈得电
第三个线圈程序：M2.0按钮按下+常闭触点M2.1断开→M2.7线圈不复位
当前扫描周期开始时M2.7已得电
第一个线圈程序：M2.0按钮未按下+常闭触点M2.7断开→M2.7线圈不置位
第二个线圈程序：M2.0按钮未按下+常闭触点M2.7断开→M2.1线圈失电
第三个线圈程序：M2.0按钮未按下+常闭触点M2.1闭合+常开触点M2.7闭合→M2.7线圈不复位
当前扫描周期开始时M2.7已得电
第一个线圈程序：M2.0按钮按下+常闭触点M2.7断开→M2.7线圈不置位
第二个线圈程序：M2.0按钮按下+常闭触点M2.7断开→M2.1线圈失电
第三个线圈程序：M2.0按钮按下+常闭触点M2.1闭合+常开触点M2.7闭合→M2.7线圈复位

3.基于普通线圈实现一键启停_3

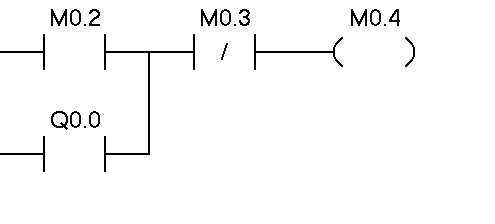

针对普通线圈实现的起保停，在改进前我们先将图2.2的电路进行如下改进：

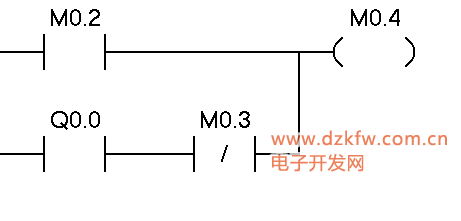

图9的改进是基于停止按钮的核心功能——断开保持电路的电流，故只要断开触点在保持触点与电机输出之间都可以实现断开功能

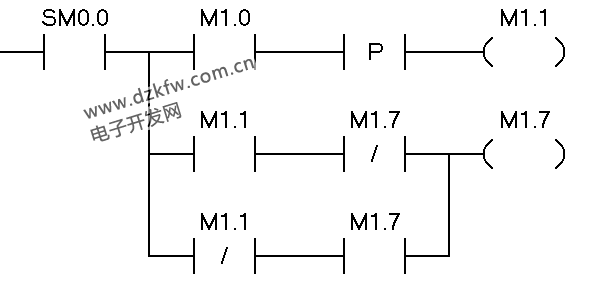

基于图9的电路，增加标志位：


变量含义：
M1.0+上升沿——按钮
M1.7——电机

以线圈为单元进行分析：
当前扫描周期开始时M1.7未得电
第一个线圈程序：M1.0按钮按下→M1.1得电
第二个线圈程序：M1.1常开触点闭合+M1.7常闭触点闭合→M1.7线圈得电
当前扫描周期开始时M0.7已得电
第一个线圈程序：M1.0按钮不按下→M1.1不得电
第二个线圈程序：M1.1常闭触点闭合+M1.7常开触点闭合→M1.7线圈得电
当前扫描周期开始时M0.7已得电
第一个线圈程序：M1.0按钮不按下→M1.1不得电
第二个线圈程序：M1.1常闭触点闭合+M1.7常开触点闭合→M1.7线圈得电

问题 ：有些小伙伴可能有疑惑，为什么之前两种改进增加的标志位都是两个，如图8的常闭触点M2.7与常开触点M2.7，这个为什么是只在原来基础上增加了一个常闭触点M1.7？

解答：图9中起保持作用的常开触点Q0.0（同图10的常开触点M1.7）其实也有表示当前系统状态的作用，故这里只需要添加一个常闭触点M1.7

4.基于取反字节指令实现一键启停_4

以上三种改进都是只用到了基础的线圈和触点，指令比较简单但是逻辑上比较难以理解，后面五种改进就属于指令上比较复杂，但逻辑上简单。

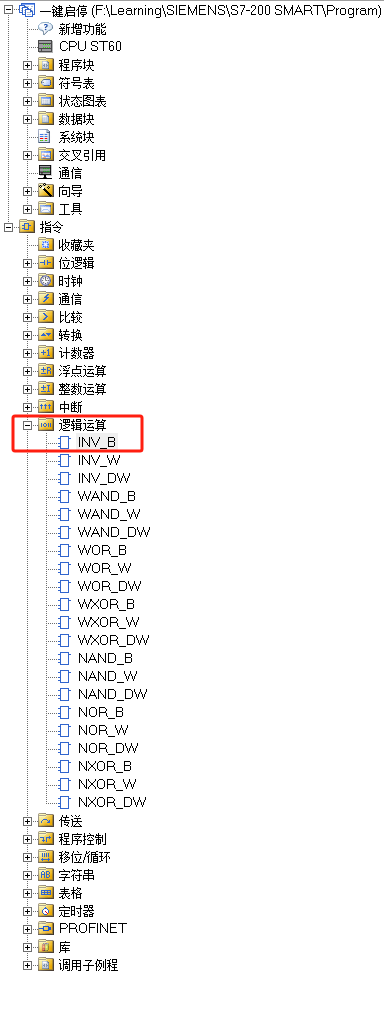

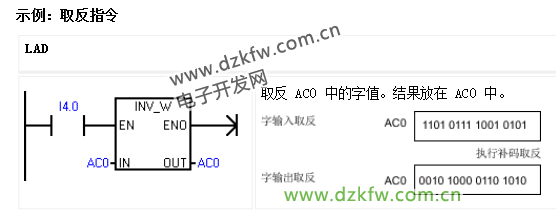

在介绍第四种改进之前，小伙伴们需要了解取反字节指令


该指令实现将输入的数据按位取反的功能：

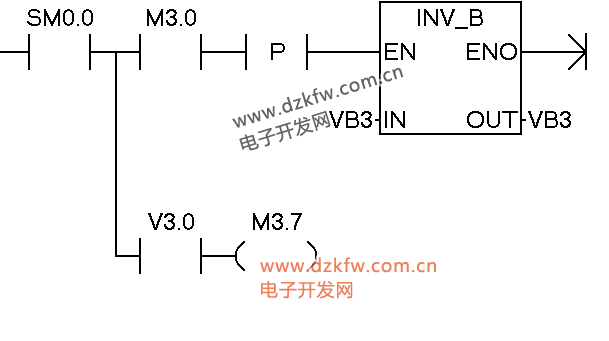

基于上述指令实现一键启停：


变量含义：
M3.0+上升沿——按钮
M3.7——电机

以线圈为单元进行分析：
当前扫描周期开始时3.7未得电
取反程序：M3.0按钮按下→VB3取反
线圈程序：VB3=1→V3.0=1→M3.7线圈得电
当前扫描周期开始时3.7已得电
取反程序：M3.0按钮未按下→VB3不取反
线圈程序：VB3=1→V3.0=1→M3.7线圈得电
当前扫描周期开始时3.7已得电
取反程序：M3.0按钮按下→VB3取反
线圈程序：VB3=0→V3.0=0→M3.7线圈失电

5.基于异或字节指令实现一键启停_5

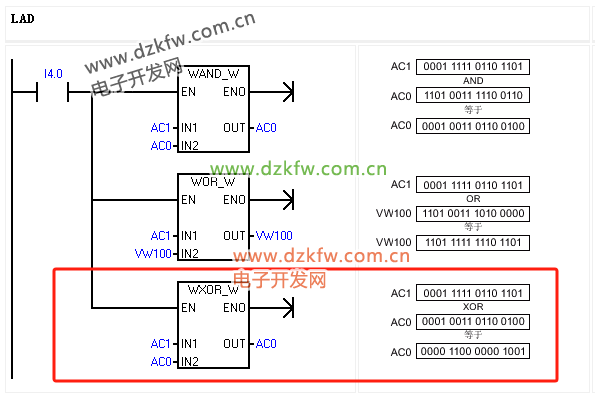

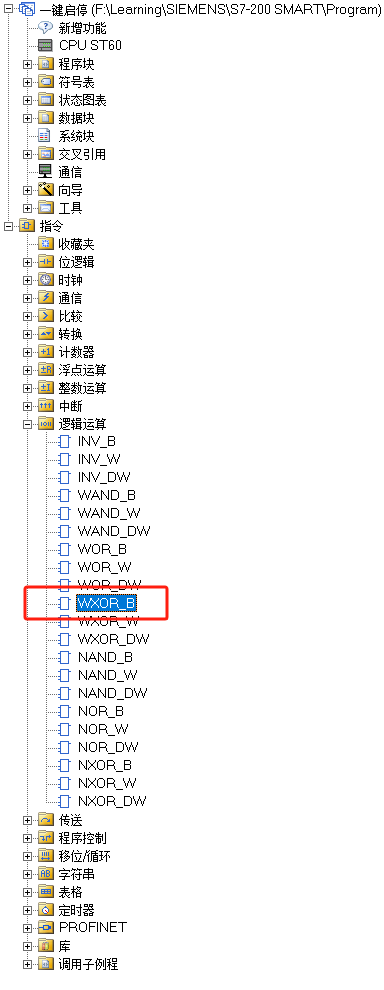

首先介绍异或字节指令：


该指令实现将输入的两个数据按位取异或的功能：

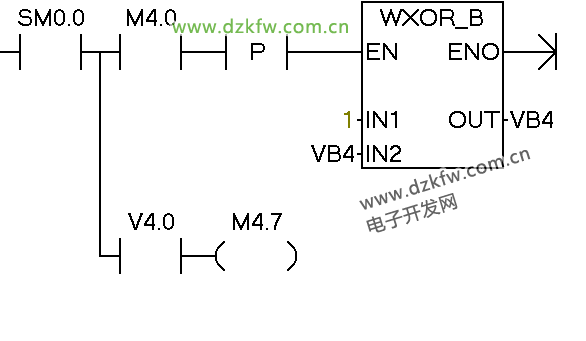

基于上述指令实现一键启停：

变量含义：
M4.0+上升沿——按钮
M4.7——电机

以线圈为单元进行分析：
当前扫描周期开始时4.7未得电
异或程序：M4.0按钮按下→VB4与1异或
线圈程序：VB4=1→V4.0=1→M4.7线圈得电
当前扫描周期开始时4.7已得电
异或程序：M4.0按钮按下→VB4不与1异或
线圈程序：VB4=1→V4.0=1→M4.7线圈得电
当前扫描周期开始时4.7已得电
异或程序：M4.0按钮按下→VB4与1异或
线圈程序：VB4=0→V4.0=0→M4.7线圈失电

6.基于置位优先指令实现一键启停_6

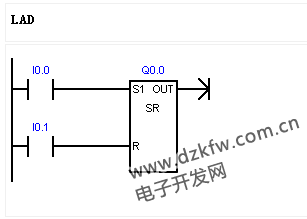

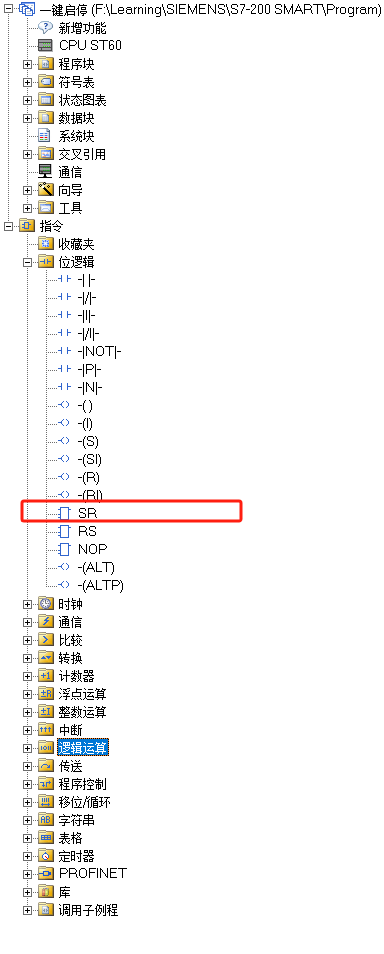

首先介绍置位优先指令：


该指令实现当置位和复位指令冲突时优先置位的功能：

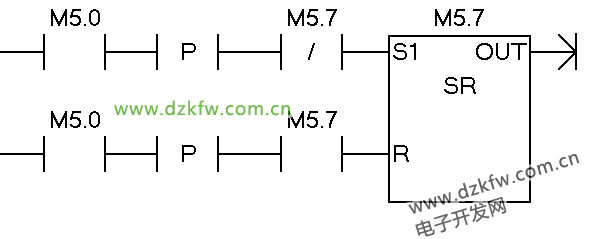

基于上述指令实现一键启停：

变量含义：
M5.0+上升沿——按钮
M5.7——电机

以线圈为单元进行分析：
当前扫描周期开始时5.7未得电
置位优先程序：M5.0按钮按下+常闭触点M5.7闭合+置位优先指令→M5.7置位
当前扫描周期开始时5.7未得电
置位优先程序：M5.0按钮未按下+常开触点M5.7闭合+置位优先指令→M5.7不复位
当前扫描周期开始时5.7已得电
置位优先程序：M5.0按钮按下+常开触点M5.7闭合+置位优先指令→M5.7复位

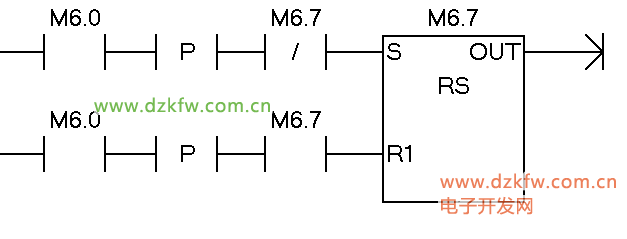

7.基于复位优先指令实现一键启停_7

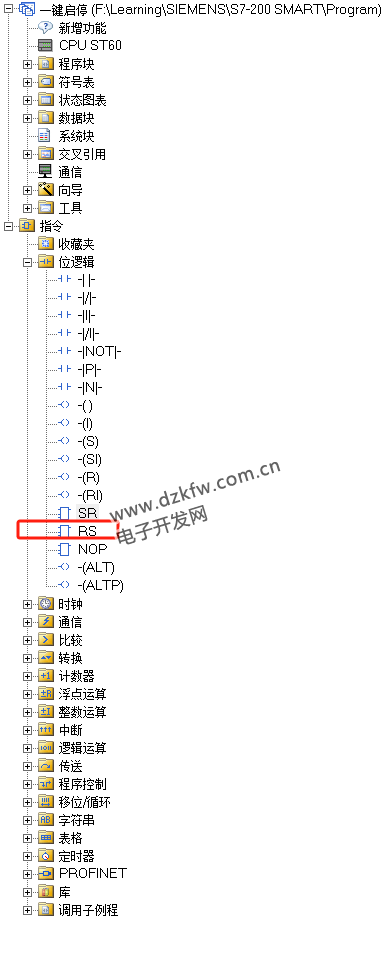

首先介绍复位优先指令


该指令实现当置位和复位指令冲突时优先置位的功能：


基于上述指令实现一键启停：


变量含义：
M6.0+上升沿——按钮
M6.7——电机

以线圈为单元进行分析：
当前扫描周期开始时6.7未得电
置位优先程序：M6.0按钮按下+常闭触点M6.7闭合+复位优先指令→M6.7置位
当前扫描周期开始时6.7未得电
置位优先程序：M6.0按钮未按下+常开触点M6.7闭合+复位优先指令→M6.7不复位
当前扫描周期开始时6.7已得电
置位优先程序：M6.0按钮按下+常开触点M6.7闭合+复位优先指令→M6.7复位

8.基于计数器指令实现一键启停_8

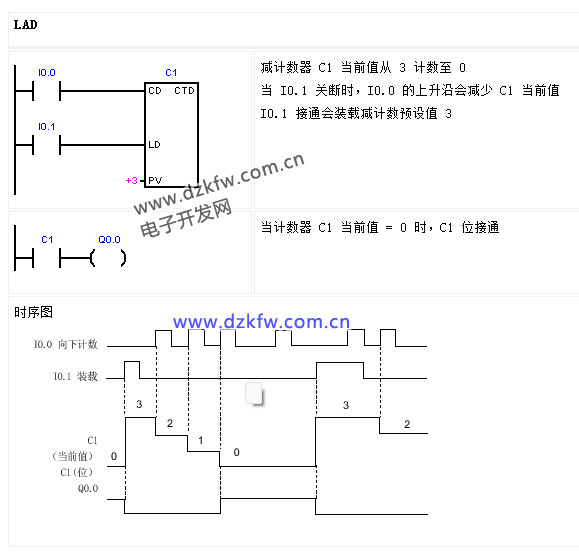

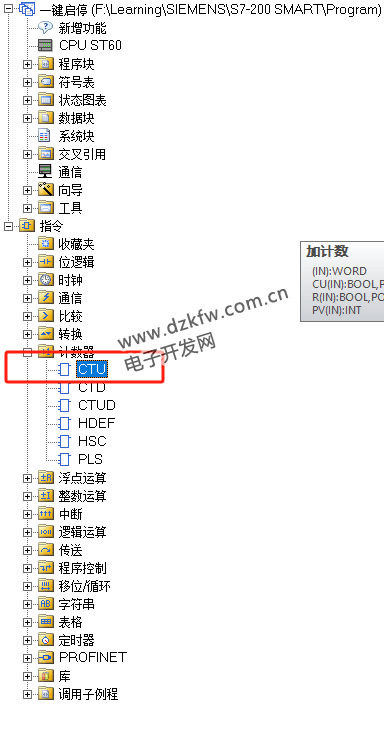

首先介绍加计数指令：


该指令实现计数与清零：


软件自带的帮助文档中只有减计数器，不过原理都差不多。

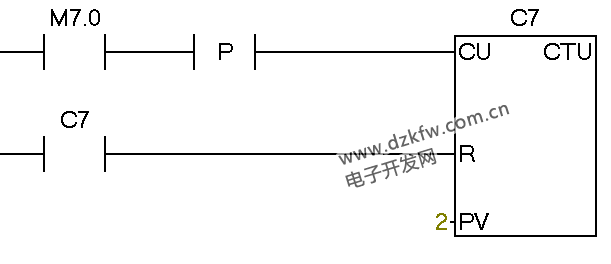

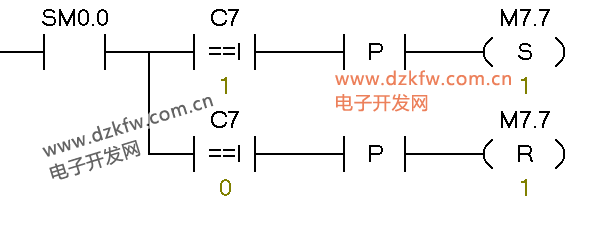

基于上述指令实现一键启停：

变量含义：
M7.0+上升沿——按钮
M7.7——电机

以线圈为单元进行分析：
当前扫描周期开始时7.7未得电（C7=0）
计数程序：M7.0按钮按下→C7=1
置位线圈：C7=1→M7.7置位
复位线圈：C7=1→M7.7不复位
当前扫描周期开始时7.7已得电（C7=1）
计数程序：M7.0按钮不按下→C7=1
置位线圈：C7=1→M7.7不置位
复位线圈：C7=1→M7.7不复位
当前扫描周期开始时7.7未得电（C7=1）
计数程序：M7.0按钮按下→C7=2→C7常开触点闭合→置位C7→C7=0
置位线圈：C7=0→M7.7不置位
复位线圈：C7=0→M7.7复位

总结

到这里博主总共在这里总结了我自己见过的八种一键启停电路，并分享了自己的思考过程与原理分析，如果有错误也请大佬们在评论区指正，
