INT_0是什么程序,有什么特点?西门子PLC自由口通讯+中断

作者:佚名    文章来源:本站原创    点击数:700    更新时间:2024/8/28

INT_0是什么程序,有什么特点?

1、INT0是什么程序?
INT_0:中断服务程序。
2、有什么特点?
中断程序主要包括以下几部分:
、SBR_0:中断初始化程序;
、INT_0:中断服务程序;
3、建议你系统看看有关SIMATIC S7-200 SMART中断:
、西门子官方视频教程:
   S7-200 SMART中断及中断指令概述——跟我做:
www.ad.siemens.com.cn/service/elearning/Course/1107.html
、西门子S7-200 SMART中断及中断指令概述:
www.dzkfw.com.cn/Article/plc/10087.html
4、实例:
、西门子S7-200SMART中断指令实例:
www.dzkfw.com.cn/Article/tixingtu/10088.html




西门子PLC自由口通讯+中断

在一些特定场合,比如说与松下系列伺服驱动器的控制时,为了保证数据的安全,我们需要进行多次往返的数据交换,这就需要严格控制通讯的时间。那么这个时候对于PLC来说通讯就是最重要的,所以我们需要打断PLC的正常功能,优先处理通讯,这就需要通讯中断。

实例:2台S7-200 SMART CPU(端口0)采用自由口通信方式实现相互通信

(本文仅为展示自由口通讯和中断,如果想要实现这两个PLC的通讯其实最好是使用向导进行以太网通讯,有机会我们也会进行讲解!)

通信任务:CPU1 每秒触发一次 XMT 指令将 CPU 的实时时钟发送到 CPU2;CPU2 接收到 CPU1 发送的信息后立即将 CPU2 的实时时钟回复到 CPU1。

接线:每个 S7-200 SMART CPU 都提供一个以太网端口和一个 RS485 端口(端口0),标准型 CPU 额外支持 SB CM01 信号板(端口1),信号板可通过 STEP 7-Micro/WIN SMART 软件组态为 RS232 通信端口或 RS485 通信端口。

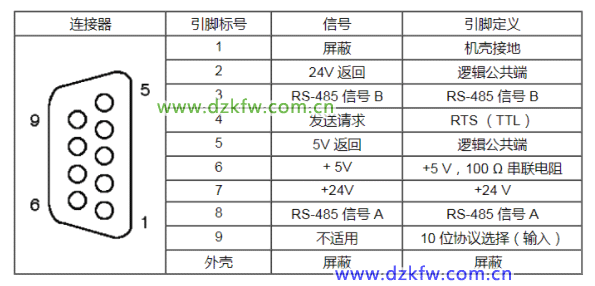

CPU 通信端口引脚分配

CPU 通信端口引脚分配

1、CPU1 编程

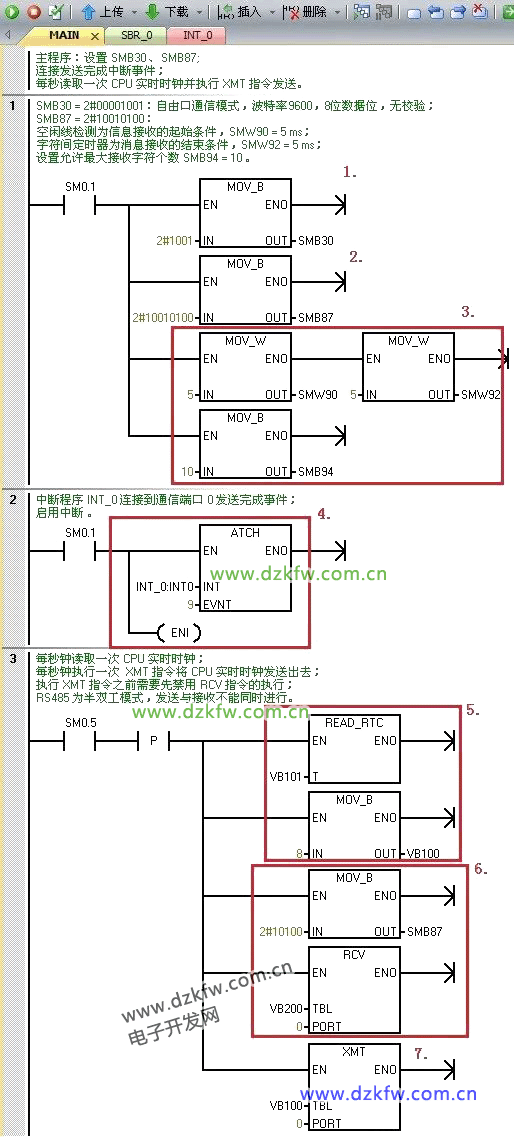

1.1、CPU1 主程序编程如图 所示:



CPU1主程序

程序讲解:

1. 设置 SMB30 = 2#00001001 (自由口通信,波特率 9600 bps,8 位数据位,无校验)。

2. 设置 SMB87 = 2#10010100,使用空闲线检测为信息接收的起始条件,使用字符间定时器为信息接收的结束条件。

3. 设置空闲线定时器 SMW90 = 5 ms,字符间定时器 SMW92 = 5 ms,允许最大接收字符个数 SMB94 = 10。

4. 连接中断子程序 INT_0 到通信端口 0 发送完成事件,并启用中断。

5. 每秒钟读取一次 CPU 的实时时钟,并将发送缓冲区长度设置为 8 个字符。

6. 执行 XMT 指令之前设置 SM87.7 = 0,同时执行 RCV 指令,终止消息接收。

7. 每秒钟执行一次 XMT 指令将 CPU 的实时时钟发送出去。

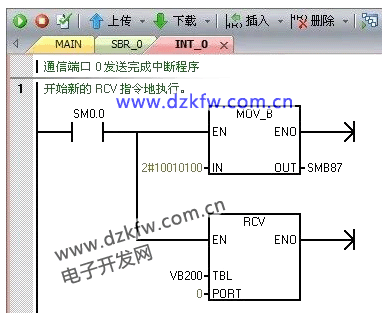

1.2、 CPU1 发送完成中断子程序 INT_0 编程

中断子程序INT_0用于恢复 SMB87 的设置(SM87.7 = 1),并执行 RCV 指令开始接收 CPU2的应答信息。程序如图4. 所示:



CPU1 中断子程序 INT_0

2、CPU2 编程

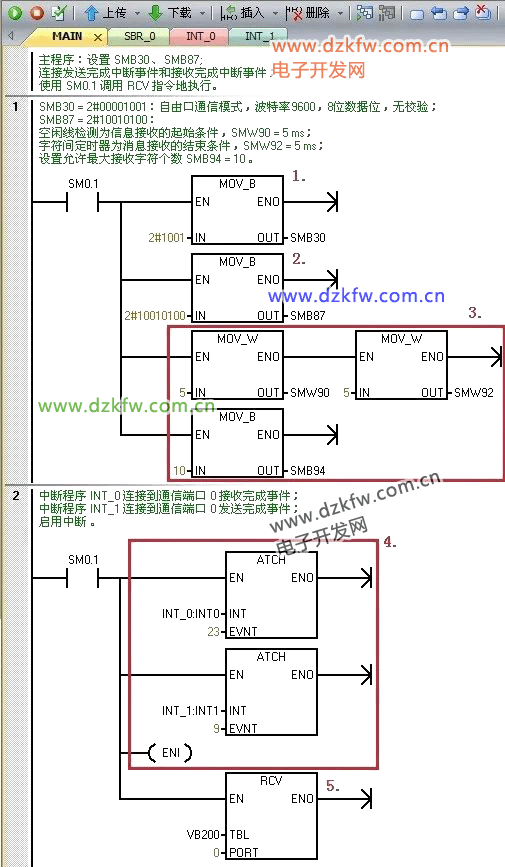

2.1、CPU2 主程序编程如图所示:



CPU2主程序

1. 设置 SMB30 = 2#00001001 (自由口通信,波特率 9600 bps,8 位数据位,无校验)。

2. 设置 SMB87 = 2#10010100,使用空闲线检测为信息接收的起始条件,使用字符间定时器为信息接收的结束条件。

3. 设置空闲线定时器 SMW90 = 5 ms,字符间定时器 SMW92 = 5 ms,允许最大接收字符个数 SMB94 = 10。

4. 连接中断子程序 INT_0 到通信端口 0 接收完成事件,中断子程序 INT_1 到通信端口 0 发送完成事件,并启用中断。

5. 使用 SM0.1 调用 RCV 指令地执行。

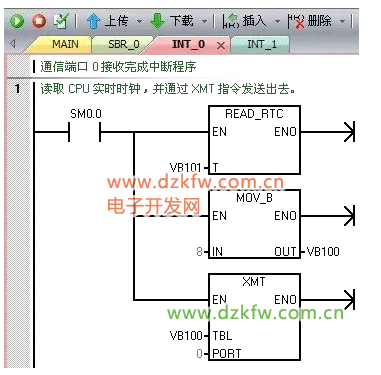

2.2、 CPU2 接收完成中断子程序 INT_0 编程

中断子程序INT_0用于读取 CPU 实时时钟,并调用 XMT 指令将实时时钟信息发送出去。程序如图所示。



CPU2 接收完成中断子程序 INT_0

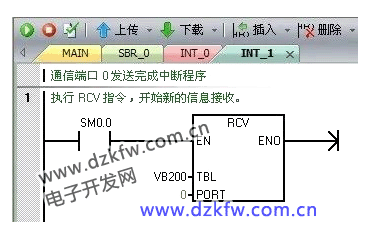

2.3、 CPU2 发送完成中断子程序 INT_1 编程

中断子程序 INT_1 用于执行 RCV 指令,并开始新的信息接收任务。程序如图 7.所示。



CPU2 发送完成中断子程序 INT_0


Tags:INT_0,中断程序,西门子plc
