霍尔式凸轮轴位置传感器的结构、工作原理及检测方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-22
1 霍尔式凸轮轴位置传感器结构

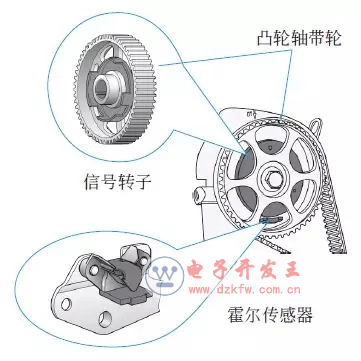

触发叶片型霍尔式凸轮轴位置传感器安装在发动机进气凸轮的一端,其结构如图4所示。它主要由霍尔传感器和信号转子组成。它被广泛使用于大众轿车上。
 触发叶片型霍尔式凸轮轴位置传感器

图4 触发叶片型霍尔式凸轮轴位置传感器

信号转子或叫触发叶轮,安装在进气凸轮上,用螺栓和座圈固定。信号转子的隔板又叫叶片,在隔板上有一个窗口,窗口对应产生的信号为低电平信号,隔板对应产生的信号为高电平信号。霍尔传感器主要由集成电路、永久磁铁和导磁片组成。

2 霍尔式凸轮轴位置传感器工作原理
霍尔元件与永磁铁之间有1mm的间隙,当信号转子随进气凸轮轴一同转动时,隔板和窗口从集成电路与永磁铁之间的间隙中转过。当信号转子的隔板进入间隙时,霍尔集成电路中的磁场被旁路,霍尔元件上没有磁力线穿过,霍尔电压为零,集成电路输出级三极管截止,传感器输出的信号电压为高电位,约4.0V;当信号转子的隔板离开间隙时,永磁铁的磁通经导磁片和霍尔元件集成电路构成回路,这时产生的霍尔电压约为2.0V,集成电路输出级三极管导通,传感器输出的信号电压为0.1V,为低电位。

发动机工作时,曲轴位置传感器和凸轮轴位置传感器产生的信号不断地输入ECU。当ECU同时接收到曲轴位置传感器大齿缺对应的低电位信号(15°)和凸轮轴位置传感器窗口对应的低电位信号时,可以识别出1缸活塞在压缩上止点、4缸活塞处于排气行程,并根据曲轴位置传感器小齿缺对应输出的信号控制点火提前角。由于凸轮轴位置传感器与曲轴位置传感器同时输出信号,凸轮轴位置传感器信号作为判缸信号,因此凸轮轴位置传感器也称为同步信号传感器。

3 霍尔式凸轮轴位置传感器电路连接

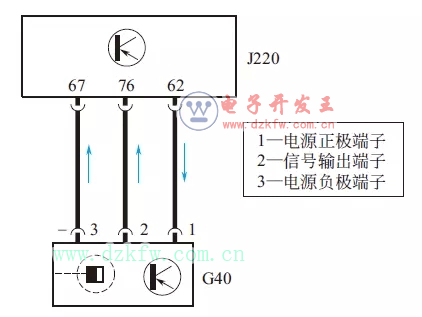

霍尔式凸轮轴位置传感器与ECU的连接电路如图5所示。该传感器G40导线连接器有三个接线端子,1为传感器电源正极端子;2为传感器信号输出端子;3为传感器电源负极端子。这三个端子分别与ECU的62、76和67端子相连。

霍尔式凸轮轴位置传感器与ECU的连接电路
图5 霍尔式凸轮轴位置传感器与ECU的连接电路

4 霍尔式凸轮轴位置传感器检测方法
当凸轮轴位置传感器出现故障时,ECU可以检测到故障信息,使用VAG1551或VAG1552故障诊断仪可以读取传感器的故障码。故障码显示出凸轮轴位置传感器有故障时,可以用万用表检查传感器电源电压和导线电阻进行故障的判定和排除

❶ 检测传感器电源电压
断开点火开关,拔下传感器导线连接器插头,用万用表的正、负表笔分别与连接器1与3端子相连接,接通点火开关时,电压应为4.5V以上。若电压为零,说明线束存在断、短路,或ECU有故障;当断开点火开关后,应继续检查导线是否存在断路或短路。

❷ 检测导线电阻
用万用表的电阻挡检查传感器的1端子与ECU的62端子、传感器的2端子与ECU的76端子、传感器的3端子与ECU的67端子的电阻值,各导线间电阻值应不大于1.5Ω。若电阻过大或为无穷大,则说明线束接触不良或导线断路,应进行维修或更换线束。

再用万用表电阻挡继续检查传感器连接器端子1与2、3端子间电阻,或检查ECU的62端子与76、67端子间电阻,测得的电阻均应为无穷大。若阻值不是无穷大,则说明导线存在短路,应进行更换。


以上内容来自 《汽车传感器识别·检测·拆装·维修》 (双色图解精华版) 姚科业 主编

这本书全面介绍了现今汽车上比较常用和新出现的传感器的安装位置、结构、工作原理和检测方法等。涵盖了位置(行程和角度)传感器、温度传感器、空气流量传感器、压力传感器、气体浓度传感器、速度传感器、爆燃与碰撞传感器等各类传感器。
