汽车氧传感器电路的识读

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-08

上海大众新朗逸有前、后两个氧传感器,分别是G39 和G130。其中G39为前氧传感器,检测废气中的氧含量,发动机控制单元根据此信号对燃油喷射时间进行修正;而G130 为尾气催化转化器下游的氧传感器,在三元催化器后面,它能够检测三元催化器的转化效率。

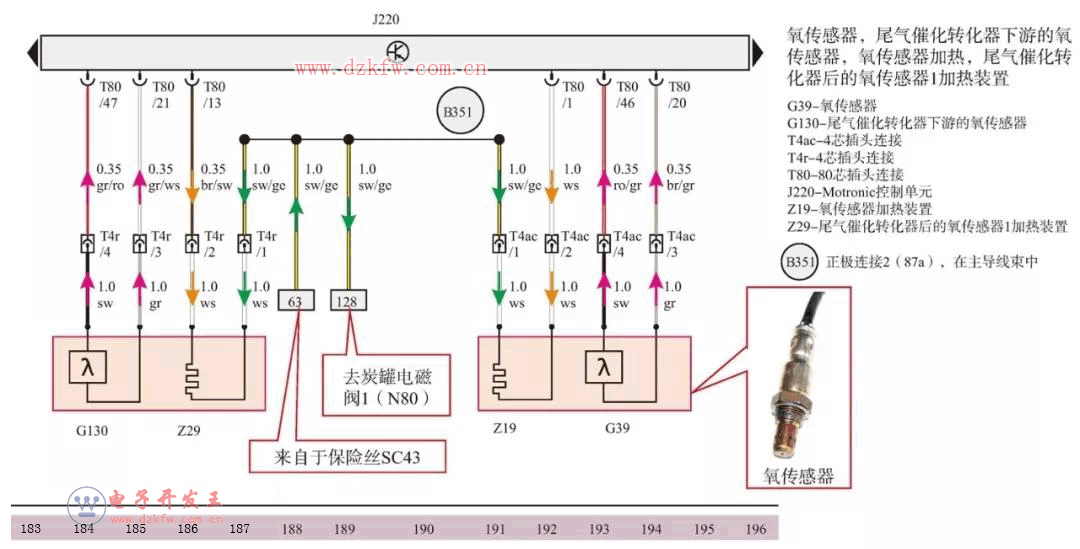

汽车氧传感器电路的识读


前氧传感器的T4ac/1 端为传感器加热装置供电端,经保险丝SC43的电压从编号为63 的电路输入到前氧传感器的T4ac/1 端;T4ac/2 端为传感器加热装置控制端,接J220 的T80/1 端;T4ac/3、T4ac/4端为前氧传感器信号输出端,分别接J220 的T80/20、T80/46端。

G130的T4r/1 端为传感器加热装置供电端;T4r/2 端为传感器加热装置控制端,接J220 的T80/13端;T4r/3、T4r/4端为尾气催化转化器后的氧传感器信号输出端,分别接J220 的T80/21、T80/47端。
