S7-200SMARTPLC的软件使用——西门子200plc硬件组态STEP7

作者:佚名    文章来源:网络    点击数:1254    更新时间:2024/9/15

S7-200SMART的PLC与S7-200的PLC不一样,使用的时候需要对其进行硬件组态。软件使用STEP 7-MicroWIN SMART 。

打开硬件组态有两种方法:如图所示:



可以双击“1”的位置,打开系统块进行组态,也可以双击“2”这个CPU类型这个位置进行硬件组态。



硬件组态中CPU的参数设定:

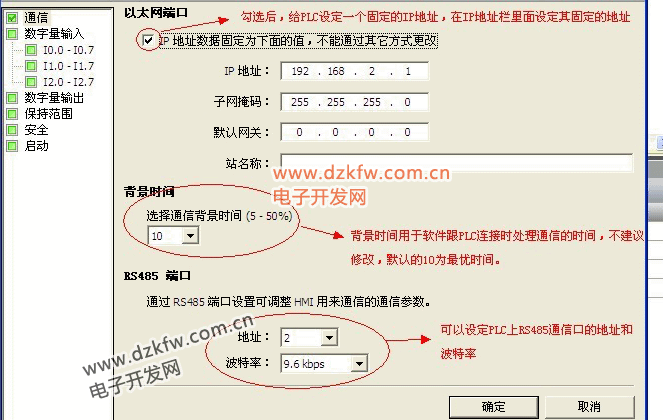

(1)通信设定:



(2)数字量输入参数设定
数值输入参数设定只要设定滤波时间,滤波时间主要作用可以用来滤掉一些干扰信号,如 默认值6.4ms。比如说当I0.0的这个输入信号为ON的时候达到6.4ms,PLC才默认为这个信号时为1的信号,如果它为On的时间小于6.4ms,则说明这个信号为干扰信号,CPU不对这个信号进行采集,I0.0的状态还是为0.当使用高速计数器的时候,一定需要对这个滤波时间进行设置 ,不然不会对这个信号进行相应,

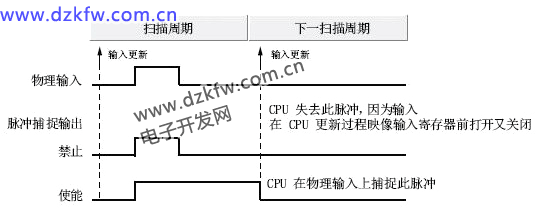

脉冲捕捉功能,主要是对一些信号变化比较快的信号的上升沿或是下降沿进行捕捉,使其其锁存为1得到下一个扫描周期扫描到为止,如图所示

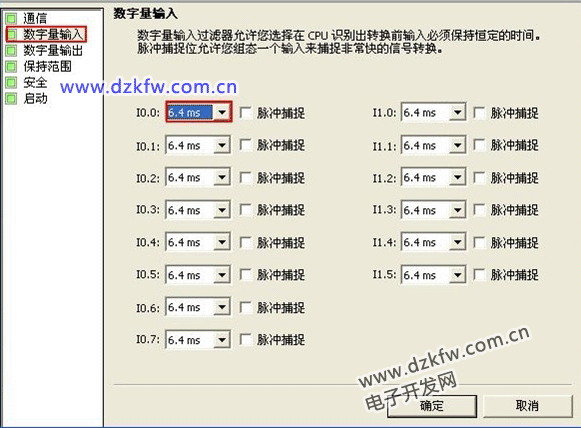

PLC滤波时间及脉冲捕捉功能的设置如图所示:



(3)数字量输出组态后的参数设置
当 CPU 处于 STOP 模式时,可将数字量输出点设置为特定值,或者保持在切换到 STOP模式之前存在的输出状态。
STOP 模式下,有两种方法可用于设置数字量输出行为:
将输出冻结在最后状态: 单击此复选框,就可在进行RUN 到STOP 转换时将所有数字量输出冻结在其最后的状态。

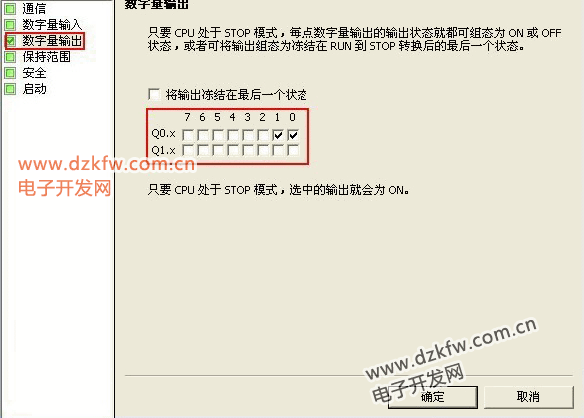

替换值:如果 “将输出冻结在最后状态”复选框未选中,只要 CPU 处于 STOP 模式,此表就允许选择每个输出所需状态。 单击要设置为 ON (1) 的每个输出的复选框。 数字量输出的默认替换值为 OFF (0)。如图所示



(4)系统安全的设置








Tags:STEP7,200Smart,组态
