西门子S7-200型PLC的跳转指令

作者:佚名    文章来源:本站原创    点击数:8345    更新时间:2019-12-21

 西门子PLC 跳转能使PLC程序的灵活性和智能性大大提高,可以使主机根据对不同条件的判断,选择不同的程序段执行。跳转采用汇编语言宏指令的形式。用跳转指令和标号指令配合实现。与跳转相关的指令有JMP和LBL。

    (1)跳转指令

    JMP为跳转指令,见图6-253。使能输入有效时,使程序流程跳到同一程序中的指定标号N处执行。执行跳转指令时,逻辑堆栈的栈顶值总是1。

    (2)标号指令

    LBL为标号指令,见图6-254。标记程序段,作为跳转指令执行时的目的位置。操作数为N~ 255的字型数据。JMP和LBL指令只能配合使用在同一程序块,如主程序、同一子程序和同一中断程序中。

跳转指令

    图6-253    跳转指令

标号指令

    图6-254    标号指令

    指令格式:JMP N

    LBL  N

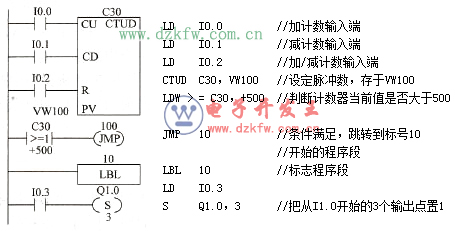

    例:见图6-255。用加减计数器进行计数,如果当前值小于500,则程序按原顺序执行,若当前值超过500,则跳转到标号为10的程序执行。

程序跳转实例

    图6-255    程序跳转实例
