电灯自动延时照明开关,Delay switch

作者:佚名    文章来源:本站原创    点击数:1460    更新时间:2019-02-16

电灯自动延时照明开关,Delay switch

关键字:延时开关电路图

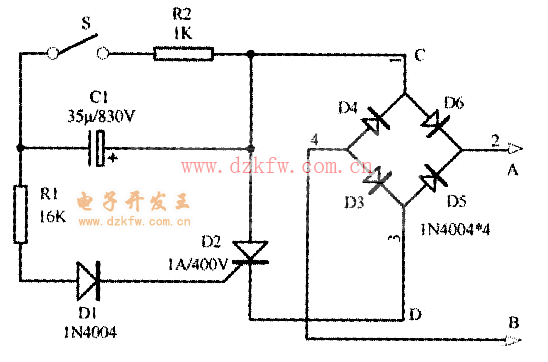

如下图所示是自动延时照明开关电路,该电路有一定的实用性,当夜晚离开房间关掉照明灯时,若灯的开关不在门口,那么关灯后就要摸黑走到门口,十分不方便。但若使用下图所示的电路,可以在关灯后延时一段时间,让你有充足的时间离开房间,免受摸黑之苦。
  电路中A、B分别接在原开关的两端,合上电路中的开关S时,交流电的正半周经D6、R2、R1、D1加到可控硅控制极,触发可控硅导通:交流电的负半周经D4、R2、R1、D1同样加到可控硅的控制极,触发可控硅导通。可控硅导通后,相当于短路C、D两点,因而A、B两点也经过二极管和导通的可控硅闭合起来。此时照明灯壳。断开开关S后,由于电容C1经可控硅控制极、R1和D1放电,使可控硅仍有触发电流维持导通。随着放电电流逐渐减小,一段时间后,可控硅截止,此时照明灯熄灭。按图中所示的参数值,电路延时时间约为40~50秒。
  元件选择:可控硅选用工作电流为1A、耐压为400V的即可;D1、D3~D6可选用lN4004的整流二极管。C1选用耐压为630V、容量为35μF的电解电容。
  注意:电路正确装配完成后,若合上S开关后灯不亮,可适当减小R1的阻值。

电灯自动延时照明开关,Delay switch照明延时电路


Tags:照明,延时电路
责任编辑:admin
