电子驱蚊器

作者:佚名    文章来源:本站原创    点击数:2818    更新时间:2011-9-24

元器件选择
  晶体管VT选用2N5609型硅NPN中功率三极管,亦可用8050、9013型等常用三极管代替。VD1用φ3mm红色发光二极管,VD2~VD4用1N4007型硅整流二极管。
  R1~R3均用RTX-1/8W型碳膜电阻器。C1~C3一律用CL11-630V型涤纶电容器,SB用6mm×6mm立式微型轻触开关。G用5号干电池两节串联(配塑料电池架)而成,电压3V。
  高频变压器T须自制:选用2E19型铁氧体磁芯及配套塑料骨架,L1用φ0.22mm漆包线绕22匝,L2用同号线绕8匝,L3用φ0.08mm漆包线绕1400匝左右。注意图中黑点为同名端,头尾顺序绕,绕组间垫一、二层薄绝缘纸。

工作原理

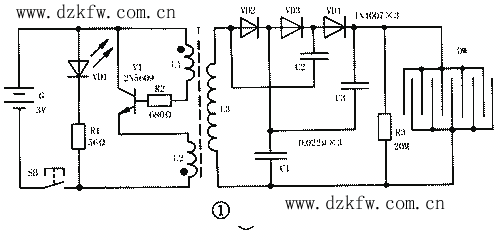

  电蚊拍的电路如图1所示,它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。
驱蚊器电路图,电蚊拍电路图
  当按下电源开关SB时,由三极管VT和变压器T构成的高频振荡器通电工作,把3V直流电变成18kHz左右的高频交流电,经T升压到约500V(L3两端实测),再经二极管VD2~VD4、电容器C1~C3三倍压整流升高到1500V左右,加到蚊拍的金属网DW上。当蚊蝇触及金属网丝时,虫体造成电网短路,即会被电流、电弧杀灼或击晕、击毙。
  电路中,发光二极管VD1和限流电阻器R1构成指示灯电路,用来指示电路通断状态及显示电池电能的耗损情况。
