5S模块组成的闪烁灯电路图

作者:佚名    文章来源:不详    点击数:    更新时间:2010-11-15

5S模块组成的闪烁灯电路图

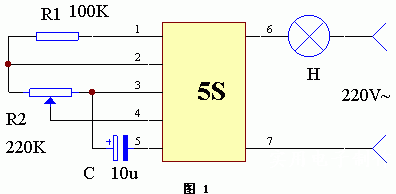

  该装置的电路工作原理如图1所示。可将它做成插头式,插入220V交流市即可工作,不需另加直流控制电源。其闪烁频率可按下式估算:
    f=1.443/(R1+2R2)C(Hz)
  调节R2的阻值即可改变闪烁频率。可用于各类市政施工标志灯,航标灯或广告装饰等。

采用5S模块的闪烁灯


点击查看:555芯片与SSR固态继电器组成的模块电路(简称5S模块)
