无源蜂鸣器原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-11-16

  无源蜂鸣器是蜂鸣器的一种,区别于有源蜂鸣器,无源蜂鸣器是内部不带振荡源的蜂鸣器,是一体化结构的电子讯响器,在电路中的图形符号位H或者HA。无源蜂鸣器利用电磁感应现象,为音圈接入交变电流后形成的电磁铁与永磁铁相吸或相斥而推动振膜发声,接入直流电只能持续推动振膜而无法产生声音,只能在接通或断开时产生声音。

  无源蜂鸣器是靠压电效应的原理来发声的,压电材料,一般常见的是各种压电陶瓷。 这种材料的特别之处在于,当电压作用于压电材料时,就会随电压和频率的变化产生机械变形。另一方面,当振动压电陶瓷时,则会产生电荷。就是说这种材料能把机械变形和电荷相互转化,压电式蜂鸣器里面的起振片,就是一种压电陶瓷。如上所述,要让它振动,除了压电陶瓷本身,还需要适当大小和频率变化的电压作用于压电陶瓷。压电式(有源)蜂鸣器内部带有多谐振荡器,可以产生 1.5—2.5kHZ 的电压信号。 由此压电式蜂鸣器才能发声。

  无源蜂鸣器的工作原理与扬声器相同。在使用方波信号源驱动的应反向并联一个二极管,防止突然断电时产生的高压反向电动势击穿其他元件以及使用寿命缩短。

  有源蜂鸣器往往比无源的贵,就是因为里面多个震荡电路,只需接入额定电压的直流电即可发出指定频率的声音,频率由内部振荡电路决定,无法改变。

  无源被激后谐振腔开放型蜂鸣器由电路提供方波讯号驱动振动片振动,空气受压缩以及补充时间相对短暂,振动阻尼小,振动片振幅相对稍大,适合较低耗电流规格或者是较低频率范围响应发声,音色一般;

  无源被激后谐振腔密封型蜂鸣器则相反,它适合用于较高耗电流规格或者较高频率范围响应发声,音色较好。

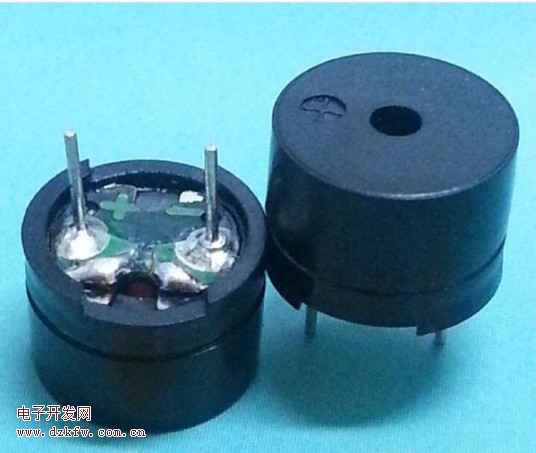

无源蜂鸣器

Tags:无源蜂鸣器,蜂鸣器
