前言： 对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。

　　　　以下介绍单片机最小系统电路设计，单片机最小系统主要由电源、复位、振荡电路以及扩展部分组成。对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。

　　1、电源

　　在使用STC89C52RC单片机的时候，工作电压：5.5V-3.4V（5V单片机），这个地方就说明我们这个单片机正常的工作电压是个范围值，只要电源VCC在5.5V到3.4V之间都可以正常工作，电压超过5.5V是绝对不允许的，会烧坏单片机，电压如果低于3.4V，单片机不会损坏，但是也不能正常工作。

　　2、振荡电路

　　单片机系统里都有晶振，在单片机系统里晶振作用非常大，全程叫晶体振荡器，他结合单片机内部电路产生单片机所需的时钟频率，单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片接的一切指令的执行都是建立在单片机晶振提供的时钟频率。

　　晶振

　　晶振通常分为无源晶振和有源晶振两种类型，无源晶振一般称之为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。

　　有源晶振是一个完整的谐振振荡器，他是利用石英晶体的压电效应来起振，所以有源晶振需要供电，当我们把有源晶振电路做好后，不需要外接电路，它就可以主动产生振荡频率，并且可以提供高精度的频率基准，信号质量比无源信号好。

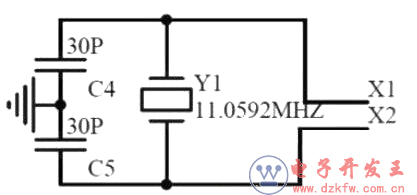

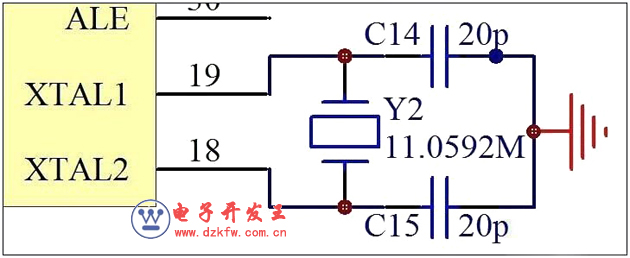

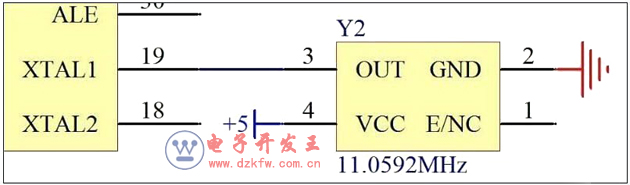

　　有源晶振通常有4个引脚，VCC，GND，晶振输出引脚和一个没有用到的悬空引脚。无源晶振有2个或3个引脚，如果是3个引脚的话，中间引脚是晶振的外壳，使用时要接到GND，两侧的引脚就是晶体的2个引出脚了，这两个引脚作用是等同的，就像是电阻的2个引脚一样，没有正负之分。对于无源晶振，就是用我们的单片机上的两个晶振引脚接上去即可，而有源晶振，只接到单片机的晶振的输入引脚上，输出引脚上不需要接，如图1和图2所示。

　　图1 无源晶振接法

　　图2 有源晶振接法

　　3、复位电路

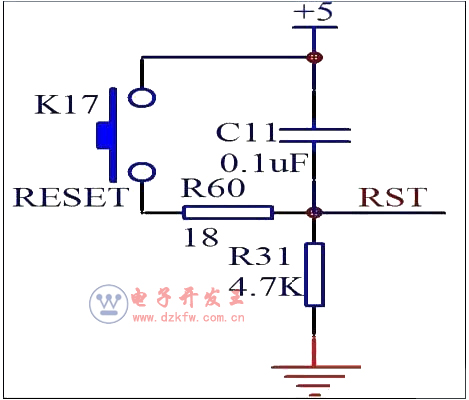

　　我们先来分析一下我们的复位电路，如图3所示。

　　图3 单片机复位电路

　　当这个电路处于稳态时，电容起到隔离直流的作用，隔离了+5V，而左侧的复位按键是弹起状态，下边部分电路就没有电压差的产生，所以按键和电容 C11以下部分的电位都是和GND相等的，也就是0V电压。我们这个单片机是高电平复位，低电平正常工作，所以正常工作的电压是0V电压，完全OK，没有问题。

　　4、独立按键

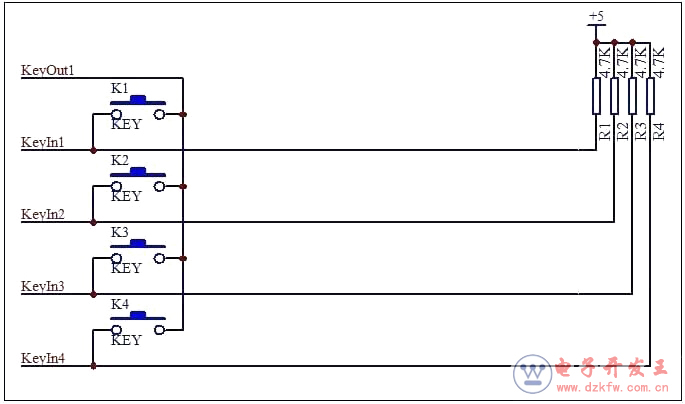

　　通常的按键分为独立式按键和矩阵式按键两种，独立式按键比较简单，并且与独立的输入线相连接，如图4所示

　　图4 独立式按键电路图

　　4条输入线接到单片机的IO口上，当按键K1按下时，+5V通过电阻R1然后再通过按键K1最终进入GND形成一条通路，那么这条线路的全部电压都加到了R1这个电阻上，KeyIn1这个引脚就是个低电平。当松开按键后，线路断开，就不会有电流通过，那么KeyIn1和+5V就应该是等电位，是一个高电平。我们就可以通过KeyIn1这个IO口的高低电平来判断是否有按键按下。

　　这个电路中按键的原理我们清楚了，但是实际上在我们的单片机IO口内部，也有一个上拉电阻的存在。我们的按键是接到了P2口上，P2口上电默认是准双向IO口，我们来简单了解一下这个准双向IO口的电路，如图5所示。

　　图5 准双向IO口结构图

　　当内部输出是高电平，经过一个反向器变成低电平，NPN三极管不会导通，那么单片机IO口从内部来看，由于上拉电阻R的存在，所以是一个高电平。当外部没有按键按下将电平拉低的话，VCC也是+5V，他们之间虽然有2个电阻，但是没有压差，就不会有电流，线上所有的位置都是高电平，这个时候我们就可以正常读取到按键的状态了。

　　当内部输出是个低电平，经过一个反相器变成高电平，NPN三极管导通，那么单片机的内部IO口就是个低电平，这个时候，外部虽然也有上拉电阻的存在，但是两个电阻是并联关系，不管按键是否按下，单片机的IO口上输入到单片机内部的状态都是低电平，我们就无法正常读取到按键的状态了。

　　5、矩阵按键

　　矩阵按键和独立按键的关系

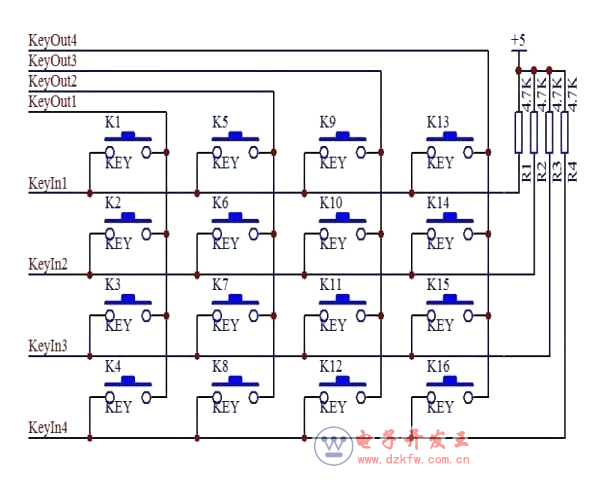

　　我们在使用按键的时候有这样一种使用经验，当需要多个按键的时候，如果做成独立按键会大量占用IO口，因此我们引入了矩阵按键，如图6所示，使用了8个IO口来实现16个按键。

　　图6 矩阵按键

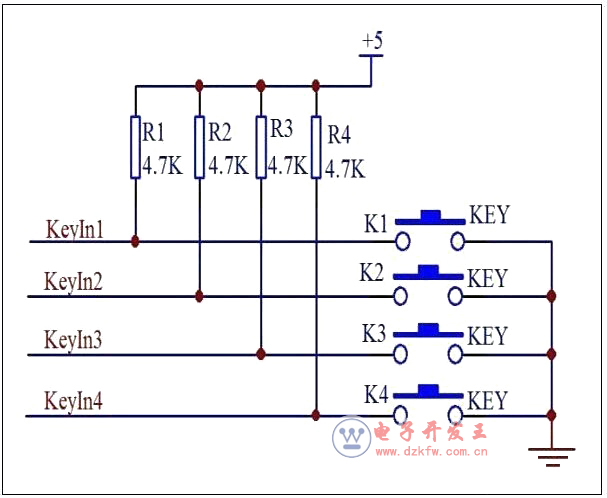

　　其实独立按键理解了，矩阵按键也简单，我们来分析一下。图6中，一共有4组按键，我们只看其中一组，如图7所示。大家认真看一下，当KeyOut1输出一个低电平，KeyOut2、KeyOut3、KeyOut4这三个输出高电平时，是否相当于4个独立按键呢。

　　图7 矩阵按键变独立按键

　　编辑点评：本文介绍了单片机最小系统的电路设计，单片机系统里都有晶振，晶振通常分为无源晶振和有源晶振两种类型。对单片机最小系统的电源模块、复位电路和振荡电路进行了详细的分析，理解单片机最小系统的设计对工程师是有利的。
