RS485通信和Modbus协议

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-2-12

  在工业控制、电力通讯、智能仪表等领域,通常情况下是采用串口通信的方式进行数据交换。最初采用的方式是RS232接口,由于工业现场比较复杂,各种电气设备会在环境中产生比较多的电磁干扰,会导致信号传输错误。除此之外,RS232接口只能实现点对点通信,不具备联网功能,最大传输距离也只能达到几十米,不能满足远距离通信要求。而RS485则解决了这些问题,数据信号采用差分传输方式,可以有效的解决共模干扰问题,最大距离可以到1200米,并且允许多个收发设备接到同一条总线上。随着工业应用通信越来越多,1979年施耐德电气制定了一个用于工业现场的总线协议Modbus协议,现在工业中使用RS485通信场合很多都采用Modbus协议,本节课我们要讲解一下RS485通信和Modbus协议。

  单单使用一块KST-51开发板是不能够进行RS485实验的,应很多同学的要求,把这节课作为扩展课程讲一下,如果要做本课相关实验,需要自行购买USB转485通信模块。

 1、RS485通信

  实际上在RS485之前RS232就已经诞生,但是RS232有几处不足的地方:

  1、接口的信号电平值较高,达到十几V,容易损坏接口电路的芯片,而且和TTL电平不兼容,因此和单片机电路接起来的话必须加转换电路。

  2、传输速率有局限,不可以过高,一般到几十Kb/s就到极限了。

  3、接口使用信号线和GND与其他设备形成共地模式的通信,这种共地模式传输容易产生干扰,并且抗干扰性能也比较弱。

  4、传输距离有限,最多只能通信几十米。

  5、通信的时候只能两点之间进行通信,不能够实现多机联网通信。

  针对RS232接口的不足,就不断出现了一些新的接口标准,RS485就是其中之一,他具备以下的特点:

  1、我们在讲A/D的时候,讲过差分信号输入的概念,同时也介绍了差分输入的好处,最大的优势是可以抑制共模干扰。尤其工业现场的环境比较复杂,干扰比较多,所以通信如果采用的是差分方式,就可以有效的抑制共模干扰。而RS485就是一种差分通信方式,它的通信线路是两根,通常用A和B或者D+和D-来表示。逻辑“1”以两线之间的电压差为+(0.2~6)V表示,逻辑“0”以两线间的电压差为-(0.2~6)V来表示,是一种典型的差分通信。

  2、RS485通信速度快,最大传输速度可以达到10Mb/s以上。

  3、RS485内部的物理结构,采用的是平衡驱动器和差分接收器的组合,抗干扰能力也大大增加。

  4、传输距离最远可以达到1200米左右,但是他的传输速率和传输距离是成反比的,只有在100Kb/s以下的传输速度,才能达到最大的通信距离,如果需要传输更远距离可以使用中继。

  5、可以在总线上进行联网实现多机通信,总线上允许挂多个收发器,从现有的RS485芯片来看,有可以挂32、64、128、256等不同个设备的驱动器。

  RS485的接口非常简单,和RS232所使用的MAX232是类似的,只需要一个RS485转换器,就可以直接和我们单片机的UART串行接口连接起来,并且完全使用的是和UART一致的异步串行通信协议。但是由于RS485是差分通信,因此接收数据和发送数据是不能同时进行的,也就是说它是一种半双工通信。那我们如何判断什么时候发送,什么时候接收呢?

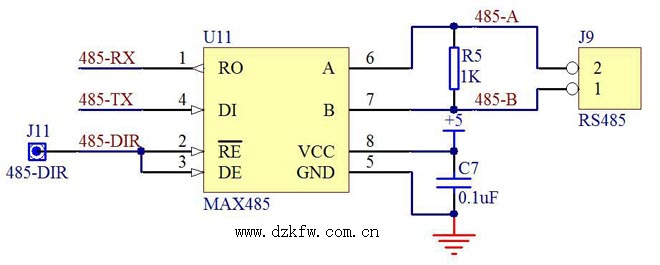

  RS485类的芯片很多,这节课我们以MAX485为例讲解RS485通信,如图1所示。

图18-1 MAX485硬件接口

图1 MAX485硬件接口

  MAX485是美信(Maxim)推出的一款常用RS485转换器。其中5脚和8脚是电源引脚,6脚和7脚就是485通信中的A和B两个引脚,而1脚和4脚分别接到我们单片机的RXD和TXD引脚上,直接使用单片机UART进行数据接收和发送。而2脚和3脚就是方向引脚了,其中2脚是低电平使能接收器,3脚是高电平使能输出驱动器。我们把这两个引脚连到一起,平时不发送数据的时候,保持这两个引脚是低电平,让MAX485处于接收状态,当需要发送数据的时候,把这个引脚拉高,发送数据,发送完毕后再拉低这个引脚就可以了。为了提高RS485的抗干扰性能,需要在靠近MAX485的A和B引脚之间并接一个电阻,这个电阻阻值从100欧到1K都可以。

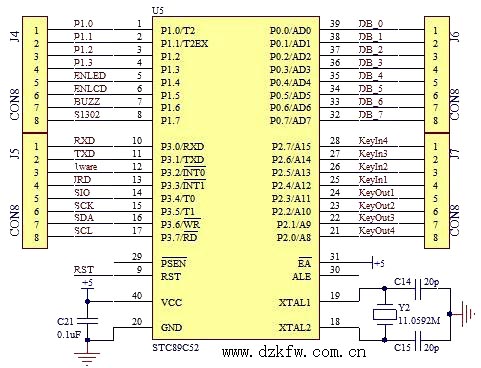

  在这里我们还要介绍一下如何使用KST-51单片机开发板进行外围扩展实验。我们的开发板只能把基本的功能给同学们做出来提供实验练习,但是同学们学习的脚步不应该停留在这个实验板上。如果想进行更多的实验,就可以通过单片机开发板的扩展接口进行扩展实验。大家可以看到蓝绿色的单片机座周围有32个插针,这32个插针就是把单片机的32个IO引脚全部都引出来了。在原理图上体现出来的就是我们的J4、J5、J6、J7这4个器件,如图2所示。

 图18-2 单片机扩展接口

图2 单片机扩展接口

  这32个IO口不是所有的IO口都可以用来对外扩展,其中既作为数据输出,又可以作为数据输入的引脚是不可以用的,比如P3.2、P3.4、P3.6引脚,这三个引脚是不可用的。比如P3.2这个引脚,如果我们用来扩展,发送的信号如果和DS18B20的时序吻合,会导致DS18B20拉低引脚,影响通信。除这3个IO口以外的其他29个IO口,都可以使用杜邦线接上插针,扩展出来使用。当然了,如果把当前的IO口应用于扩展功能了,板子上的相应的功能就实现不了了,也就是说需要扩展功能和板载功能二选一。

  在进行RS485实验中,我们通信用的引脚必须是P3.0和P3.1,此外还有一个方向控制引脚,我们使用杜邦线将其连接到P1.7上去。RS485的另外一端,大家可以使用一个USB转485模块,用双绞线把开发板和模块上的A和B分别对应连起来,USB那头插入电脑,然后就可以进行通信了。

  学习了第13章的实用串口通信的方法和程序后,做这种串口通信的方法就很简单了,基本是一致的。我们使用实用串口通信的思路,做了一个简单的程序,通过串口调试助手下发任意个字符,单片机接收到后在末尾添加“回车+换行”符后再送回,在调试助手上重新显示出来,先把程序贴出来。

  程序中需要注意的一点是:因为平常都是将485设置为接收状态,只有在发送数据的时候才将485改为发送状态,所以在UartWrite()函数开头将485方向引脚拉高,函数退出前再拉低。但是这里有一个细节,就是单片机的发送和接收中断产生的时刻都是在停止位的一半上,也就是说每当停止位传送了一半的时候,RI或TI就已经置位并且马上进入中断(如果中断使能的话)函数了,接收的时候自然不会存在问题,但发送的时候就不一样了:当紧接这向SBUF写入一个字节数据时,UART硬件会在完成上一个停止位的发送后,再开始新字节的发送,但如果此时不是继续发送下一个字节,而是已经发送完毕了,要停止发送并将485方向引脚拉低以使485重新处于接收状态时就有问题了,因为这时候最后的这个停止位实际只发送了一半,还没有完全完成,所以就有了UartWrite()函数内DelayX10us(5)这个操作,这是人为的增加了延时50us,这50us的时间正好让剩下的一半停止位完成,那么这个时间自然就是由通信波特率决定的了,为波特率周期的一半。

/***********************RS485.c文件程序源代码*************************/

#include <reg52.h>

#include <intrins.h>



sbit RS485_DIR = P1^7;  //RS485方向选择引脚



bit flagOnceTxd = 0;  //单次发送完成标志,即发送完一个字节

bit cmdArrived = 0;   //命令到达标志,即接收到上位机下发的命令

unsigned char cntRxd = 0;

unsigned char pdata bufRxd[40]; //串口接收缓冲区



void ConfigUART(unsigned int baud)  //串口配置函数,baud为波特率

{

    RS485_DIR = 0; //RS485设置为接收方向

    SCON = 0x50;   //配置串口为模式1

    TMOD &= 0x0F;  //清零T1的控制位

    TMOD |= 0x20;  //配置T1为模式2

    TH1 = 256 - (11059200/12/32) / baud;  //计算T1重载值

    TL1 = TH1;     //初值等于重载值

    ET1 = 0;       //禁止T1中断

    ES  = 1;       //使能串口中断

    TR1 = 1;       //启动T1

}

unsigned char UartRead(unsigned char *buf, unsigned char len) //串口数据读取函数,数据接收指针buf,读取数据长度len,返回值为实际读取到的数据长度

{

    unsigned char i;



    if (len > cntRxd) //读取长度大于接收到的数据长度时,

    {

        len = cntRxd; //读取长度设置为实际接收到的数据长度

    }

    for (i=0; i<len; i++) //拷贝接收到的数据

    {

        *buf = bufRxd[i];

        buf++;

    }

    cntRxd = 0;  //清零接收计数器



    return len;  //返回实际读取长度

}

void DelayX10us(unsigned char t)  //软件延时函数,延时时间(t*10)us

{

    do {

        _nop_();

        _nop_();

        _nop_();

        _nop_();

        _nop_();

        _nop_();

        _nop_();

        _nop_();

        } while (--t);

}

void UartWrite(unsigned char *buf, unsigned char len) //串口数据写入函数,即串口发送函数,待发送数据指针buf,数据长度len

{

    RS485_DIR = 1;  //RS485设置为发送

    while (len--)   //发送数据

    {

        flagOnceTxd = 0;

        SBUF = *buf;

        buf++;

        while (!flagOnceTxd);

    }

    DelayX10us(5);  //等待最后的停止位完成,延时时间由波特率决定

    RS485_DIR = 0;  //RS485设置为接收

}



void UartDriver() //串口驱动函数,检测接收到的命令并执行相应动作

{

    unsigned char len;

    unsigned char buf[30];



    if (cmdArrived) //有命令到达时,读取处理该命令

    {

        cmdArrived = 0;

        len = UartRead(buf, sizeof(buf)-2); //将接收到的命令读取到缓冲区中

        buf[len++] = '\r';   //在接收到的数据帧后添加换车换行符后发回

        buf[len++] = '\n';

        UartWrite(buf, len);

    }

}



void UartRxMonitor(unsigned char ms)  //串口接收监控函数

{

    static unsigned char cntbkp = 0;

&nbsnbsp;   static unsigned char idletmr = 0;



    if (cntRxd > 0)  //接收计数器大于零时,监控总线空闲时间

    {

        if (cntbkp != cntRxd)  //接收计数器改变,即刚接收到数据时,清零空闲计时

        {

            cntbkp = cntRxd;

            idletmr = 0;

        }

        else

        {

            if (idletmr < 30)  //接收计数器未改变,即总线空闲时,累积空闲时间

            {

                idletmr += ms;

                if (idletmr >= 30)  //空闲时间超过30ms即认为一帧命令接收完毕

                {

                    cmdArrived = 1; //设置命令到达标志

                }

            }

        }

    }

    else

    {

        cntbkp = 0;

    }

}

void InterruptUART() interrupt 4  //UART中断服务函数

{

     if (RI)  //接收到字节

    {

        RI = 0;   //手动清零接收中断标志位

        if (cntRxd < sizeof(bufRxd)) //接收缓冲区尚未用完时,

        {

            bufRxd[cntRxd++] = SBUF; //保存接收字节,并递增计数器

        }

     }

     if (TI)  //字节发送完毕

    {

         TI = 0;   //手动清零发送中断标志位

        flagOnceTxd = 1;  //设置单次发送完成标志

     }

}

/***********************main.c文件程序源代码*************************/

#include <reg52.h>



unsigned char T0RH = 0;  //T0重载值的高字节

unsigned char T0RL = 0;  //T0重载值的低字节



void ConfigTimer0(unsigned int ms);

extern void ConfigUART(unsigned int baud);

extern void UartRxMonitor(unsigned char ms);

extern void UartDriver();



void main ()

{

    EA = 1;           //开总中断

    ConfigTimer0(1);  //配置T0定时1ms

    ConfigUART(9600); //配置波特率为9600



    while(1)

    {

        UartDriver();

    }

}



void ConfigTimer0(unsigned int ms)  //T0配置函数

{

    unsigned long tmp;



    tmp = 11059200 / 12;      //定时器计数频率

    tmp = (tmp * ms) / 1000;  //计算所需的计数值

    tmp = 65536 - tmp;        //计算定时器重载值

    tmp = tmp + 34;           //修正中断响应延时造成的误差



    T0RH = (unsigned char)(tmp >> 8);  //定时器重载值拆分为高低字节

    T0RL = (unsigned char)tmp;

    TMOD &= 0xF0;   //清零T0的控制位

    TMOD |= 0x01;   //配置T0为模式1

    TH0 = T0RH;     //加载T0重载值

    TL0 = T0RL;

    ET0 = 1;        //使能T0中断

    TR0 = 1;        //启动T0

}

void InterruptTimer0() interrupt 1  //T0中断服务函数

{

    TH0 = T0RH;  //定时器重新加载重载值

    TL0 = T0RL;

    UartRxMonitor(1);  //串口接收监控

}

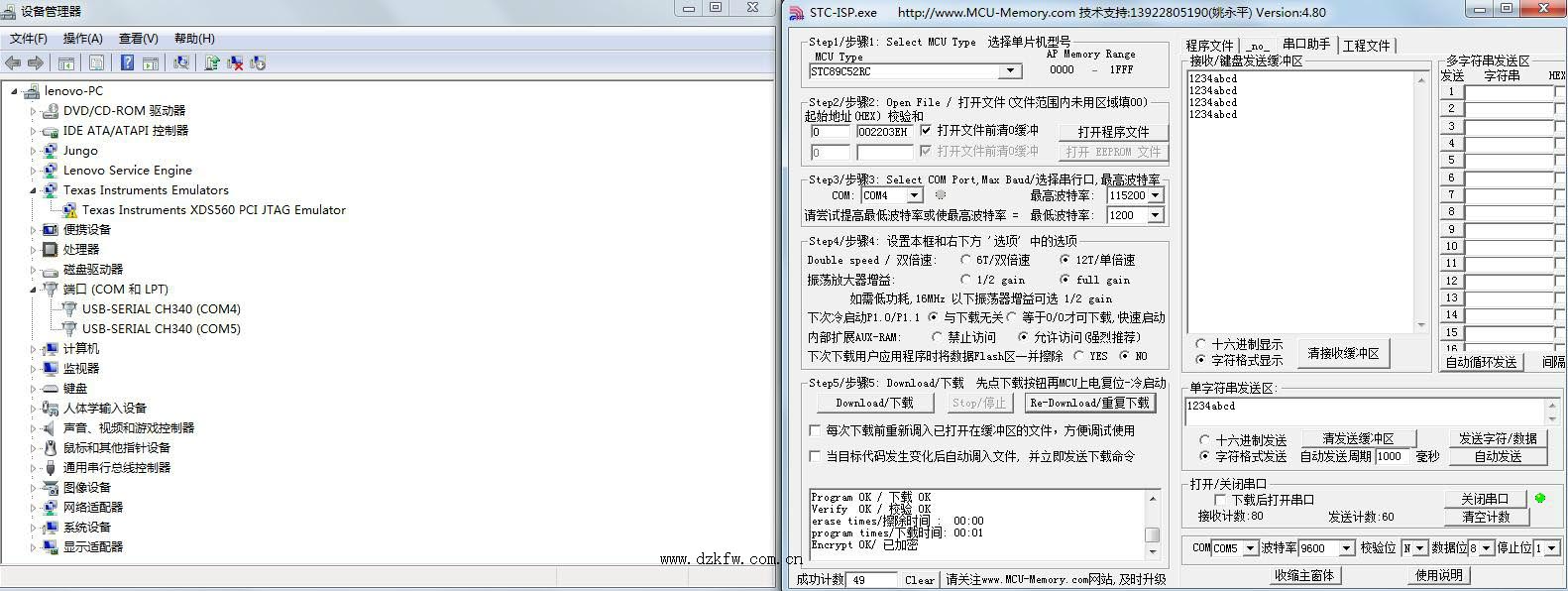

   现在看这种串口程序,是不是感觉很简单了呢?串口通信程序我们反反复复的使用,加上随着我们学习的模块越来越多,实践的越来越多,原先感觉很复杂的东西,现在就会感到简单了。我们的下载程序模块用的是COM4,而USB转485虚拟的是COM5,通信的时候我们用的是COM5口,如图3所示。

RS485串行通信

图3 RS485串行通信

  2、Modbus通信协议介绍

   我们前边学习UART、I2C、SPI这些通信协议,都是最底层的协议,是“位”级别的协议。而我们在学习13章实用串口通信程序的时候,我们通过串口发给单片机三条指令,让单片机做了三件不同的事情,分别是"buzz on"、"buzz off"、和"showstr"。随着我们系统复杂性的增加,我们希望可以实现更多的指令。而指令越来越多,带来的后果就是非常杂乱无章,尤其是这个人喜欢写成"buzz on"、"buzz off",而另外一个人喜欢写成"on buzz"、"off buzz"。导致不同开发人员写出来的代码指令不兼容,不同厂家的产品不能挂到一条总线上通信。

  随着这种矛盾的日益严重,就会有聪明人提出更合理的解决方案,提出一些标准来,今后我们的编程必须按照这个标准来,这种标准也是一种通信协议,但是和UART、I2C、SPI通信协议不同的是,这种通信协议是字节级别的,叫做应用层通信协议。在1979年由Modicon(现为施耐德电气公司的一个品牌)提出了全球第一个真正用于工业现场总线的协议,就是Modbus协议。

  2.1 Modbus协议特点

  Modbus协议是应用于电子控制器上的一种通用语言。通过此协议,控制器相互之间、控制器经由网络(例如以太网)和其他设备之间可以通信,已经成为一种工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。这种协议定义了一种控制器能够认识使用的数据结构,而不管它们是经过何种网络进行通信的。它描述了控制器请求访问其他设备的过程,如何回应来自其他设备的请求,以及怎样侦测错误记录,它制定了通信数据的格局和内容的公共格式。

  在进行多机通信的时候,Modbus协议规定每个控制器必须要知道他们的设备地址,识别按照地址发送过来的数据,决定是否要产生动作,产生何种动作,如果要回应,控制器将生成的反馈信息用Modbus协议发出。

  Modbus协议允许在各种网络体系结构内进行简单通信,每种设备(plc、人机界面、控制面板、驱动程序、输入输出设备)都能使用Modbus协议来启动远程操作,一些网关允许在几种使用Modbus协议的总线或网络之间的通信,如图4所示。

图18-4 Modbus网络体系结构实例

图4 Modbus网络体系结构实例

  Modbus协议的整体架构和格式比较复杂和庞大,在我们的课程里,我们重点介绍数据帧结构和数据通信控制方式,作为一个入门级别的了解。如果大家要详细了解,或者使用Modbus开发相关设备,可以查阅相关的国标文件再进行深入学习。

  2.2 RTU协议帧数据

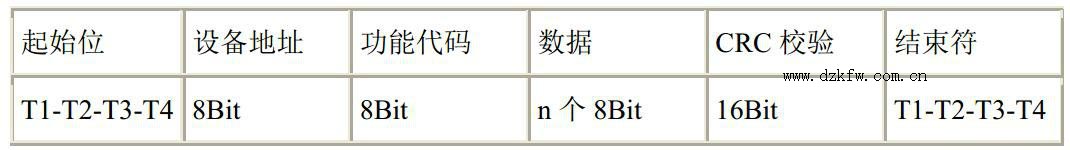

  Modbus有两种通信传输方式,一种是ASCII模式,一种是RTU模式。由于ASCII模式的数据字节是7bit数据位,51单片机无法实现,而且应用也相对较少,所以这里我们只用RTU模式。两种模式相似,会用一种另外一种也就会了。一条典型的RTU数据帧如图5所示。

 RTU数据帧

图5 RTU数据帧

  和我们实用串口通信程序类似,我们一次发送的数据帧必须是作为一个连续的数据流进行传输。我们在实用串口通信程序中采用的方法是定义30ms,如果接收到的数据超过了30ms还没有接收到下一个字节,我们就认为这次的数据结束。而Modbus的RTU模式规定不同数据帧之间的间隔是3.5个字节通信时间以上。如果在一帧数据完成之前有超过3.5个字节时间的停顿,接收设备将刷新当前的消息并假定下一个字节是一个新的数据帧的开始。(http://www.diangon.com/版权所有)同样的,如果一个新消息在小于3.5个字节时间内接着前边一个数据开始的,接收的设备将会认为它是前一帧数据的延续。这将会导致一个错误,因此大家看RTU数据帧最后还有16bit的CRC校验。

  起始位和结束符:图18-5上代表的是一个数据帧,前后都至少有3.5个字节的时间间隔,起始位和结束符实际上没有任何数据,T1-T2-T3-T4代表的是时间间隔3.5个字节以上的时间,而真正有意义的第一个字节是设备地址。

  设备地址:很多同学不理解,在多机通信的时候,数据那么多,我们依靠什么判断这个数据帧是哪个设备的呢?没错,就是依靠这个设备地址字节。每个设备都有一个自己的地址,当设备接收到一帧数据后,程序首先对设备地址字节进行判断比较,如果与自己的地址不同,则对这帧数据直接不予理会,如果如果与自己的地址相同,就要对这帧数据进行解析,按照之后的功能码执行相应的功能。如果地址是0x00,则认为是一个广播命令,就是所有的从机设备都要执行的指令。

  功能代码:在第二个字节功能代码字节中,Modbus规定了部分功能代码,此外也保留了一部分功能代码作为备用或者用户自定义,这些功能码大家不需要去记忆,甚至都不用去看,直到你有用到的那天再过来查这个表格即可,如表1所示。

  表1 Modbus功能码

功能码

名称

作用

01

读取线圈状态

取得一组逻辑线圈的当前状态(ON/OFF)

02

读取输入状态

取得一组开关输入的当前状态(ON/OFF)

03

读取保持寄存器

在一个或多个保持寄存器中取得当前的二进制值

04

读取输入寄存器

在一个或多个输入寄存器中取得当前的二进制值

05

强置单线圈

强置一个逻辑线圈的通断状态

06

预置单寄存器

把具体二进值装入一个保持寄存器

07

读取异常状态

取得8 个内部线圈的通断状态,这 8 个线圈的地址由控制器决定,用户逻辑可以将这些线圈定义,以说明从机状态,短报文适宜于迅速读取状态

08

回送诊断校验

把诊断校验报文送从机,以对通信处理进行评鉴

09

编程(只用于484)

使主机模拟编程器作用,修改PC从机逻辑

10

控询(只用于484)

可使主机与一台正在执行长程序任务从机通信,探询该从机是否已完成其操作任务,仅在含有功能码 9 的报文发送后,本功能码才发送

11

读取事件计数

可使主机发出单询问,并随即判定操作是否成功,尤其是该命令或其他应答产生通信错误时

12

读取通信事件记录

可是主机检索每台从机的ModBus事务处理通信事件记录。如果某项事务处理完成,记录会给出有关错误

13

编程(184/384 484 584 )

可使主机模拟编程器功能修改PC从机逻辑

14

探询(184/384 484 584)

可使主机与正在执行任务的从机通信,定期控询该从机是否已完成其程序操作,仅在含有功能13的报文发送后,本功能码才得发送

15

强置多线圈

强置一串连续逻辑线圈的通断

16

预置多寄存器

把具体的二进制值装入一串连续的保持寄存器

17

报告从机标识

可使主机判断编址从机的类型及该从机运行指示灯的状态

18

884 和MICRO 84

可使主机模拟编程功能,修改PC状态逻辑

19

重置通信链路

发生非可修改错误后,是从机复位于已知状态,可重置顺序字节

20

读取通用参数(584L)

显示扩展存储器文件中的数据信息

    21

写入通用参数(584L)

把通用参数写入扩展存储文件,或修改

22~64

保留作扩展功能备用



65~72

保留以备用户功能所用

留作用户功能的扩展编码

73~119

非法功能



120~127

保留

留作内部作用

128~255

保留

用于异常应答

  我们程序对功能码的处理,就是程序来检测这个字节的数值,然后根据其数值来做相应的功能处理。

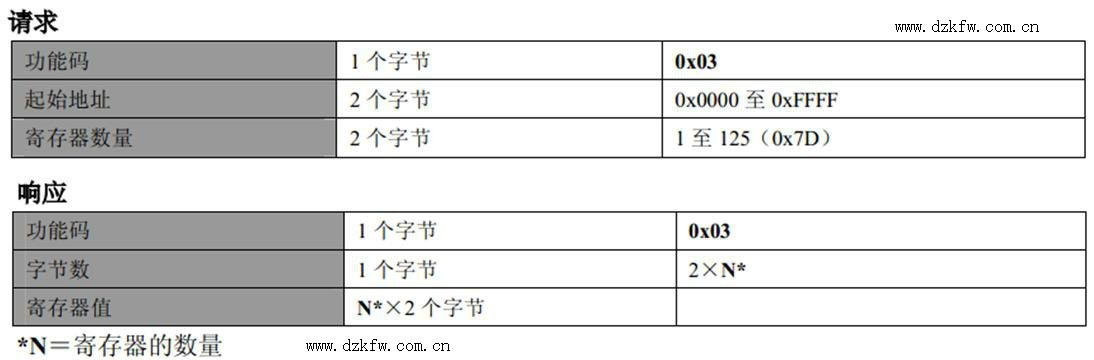

  数据:跟在功能代码后边的是n个8bit的数据。这个n值的到底是多少,是功能代码来确定的,不同的功能代码后边跟的数据数量不同。举个例子,如果功能码是0x03,也就是读保持寄存器,那么主机发送数据n的组成部分就是:2个字节的寄存器起始地址,加2个字节的寄存器数量N*。从机数据n的组成部分是:1个字节的字节数,因为我们回复的寄存器的值是2个字节,所以这个字节数也就是2N*个,再加上2N*个寄存器的值,如图6所示。

读保持寄存器数据结构

图6 读保持寄存器数据结构

  CRC校验:CRC校验是一种数据算法,是用来校验数据对错的。CRC校验函数把一帧数据除最后两个字节外,前边所有的字节进行特定的算法计算,计算完后生成了一个16bit的数据,作为CRC校验码,添加在一帧数据的最后。接收方接收到数据后,同样会把前边的字节进行CRC计算,计算完了再和发过来的CRC的16bit的数据进行比较,如果相同则认为数据正常,没有出错,如果比较不相同,则说明数据在传输中发生了错误,这帧数据将被丢弃,就像没收到一样,而发送方会在得不到回应后做相应的处理错误处理。

  RTU模式的每个字节的位是这样分布的:1个起始位、8个数据位,最小有效位先发送、1个奇偶校验位(如果无校验则没有这一位)、1位停止位(有校验位时)或者2个停止位(无校验位时)。
