单片机模拟电子萤火虫,Electronic fireflies

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-02-21

电子萤火虫,Electronic fireflies

关键字:萤火虫电路图

还记得童年的萤火虫吗?那些铺天盖飞舞着地小精灵,那些被我们装在玻璃罐头瓶里的小星星。

它给我们的童年带来了多少快乐,温暖了多少孩子的睡梦啊!

萤火虫图片

温馨幸福的童年记忆,在环境日益恶化的今日,变成了一个无法重圆的美梦。

我都不知道如何去像我的孩子描述我的这份童年快乐。

天然的没法再现了,我们就只能另辟蹊径了。

这年头,连佛龛前的蜡烛都电子化了,咱就将这小小萤火虫也电子化了吧!

下面就是一款电子化的萤火虫罐子,使用单片机随机地驱动若干贴片led,以近似正弦波的形式一闪一闪的发光,模拟真正的萤火虫发光的样子。

当然,全套资料在本文底部已经附上,你可以按照自己的需要修改控制发光显示的代码,让”萤火虫”按照你设定的节奏闪烁。

元件很简单,就一个容易买到的Attiny13-20pu单片机,12个绿色的0603贴片LED,两个180欧姆的电阻。

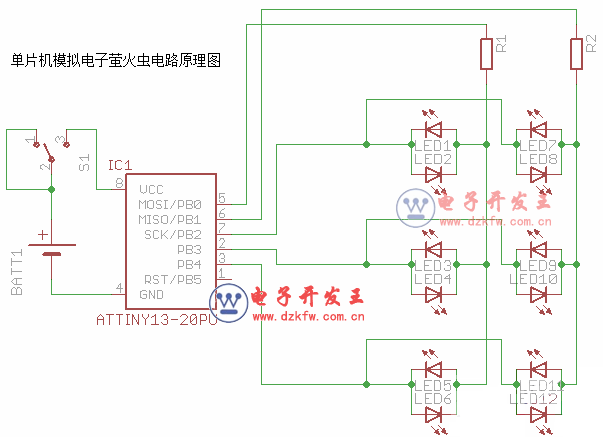

单片机模拟电子萤火虫电路原理图

单片机模拟电子萤火虫的pcb图

成品做得有点粗糙,大家将就一下吧。

东西也不复杂,大家可以发挥自己的非凡手艺,将它做得更加漂亮一些。

譬如下面的导线,可以弄很细的漆包线,这样光线暗一点的时候就看不到导线了,显得更加真实。还有人用了另一种封装形式,吊起来会比较好看。

点击下载程序 电子萤火虫的单片机程序.rar

Tags:电子萤火虫,单片机,Electronic fireflies
