NE555应用电路图(四):两款NE555三极管好坏鉴别仪电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-16

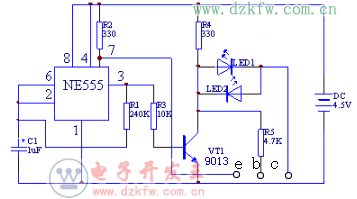

图中555、R1、C1构成多谐振荡器,555输出端③脚一路经R1为C1充放电,另一路经R3给VT1提供基极电压。当③脚为高电平时,C1被充电,同时VT1导通。当③脚为低电平时,C1经R1放电,同时VT1截止。LED1、LED2、R5作为被测三极管C、b极电源电压,555的放电端⑦脚连接于被测管e极。设LED1为红色,LED2为绿色。当测量NPN型三极管时,红色发光管闪烁,说明管子是好的。若红绿发光管都不亮,说明c、e极间开路,或b、c或者b、e极短路或开路。当测量PNP型三极管时,绿色发光管闪烁,说明管子是好的,否则说明c、e极间开路,或b、c或者b、e极短路或开路。


NE555三极管好坏鉴别仪电路图一
NE555三极管好坏鉴别仪(一)

图中555、R1、R2、C1等元件组成音频振荡器.R3、RP为待测管的偏流电阻。调节RP可使声音变大或变小。插上NPN型待测管若无声,说明管子是坏的。调节RP声音变化不大,说明β值低。调节RP声音大,说明β值高。若测PNP型三极管,将R3连正极一端改接于电源地。原C点插e,原e点插c.


NE555三极管好坏鉴别仪电路图二
NE555三极管好坏鉴别仪(二)
