一、操作界面示意图

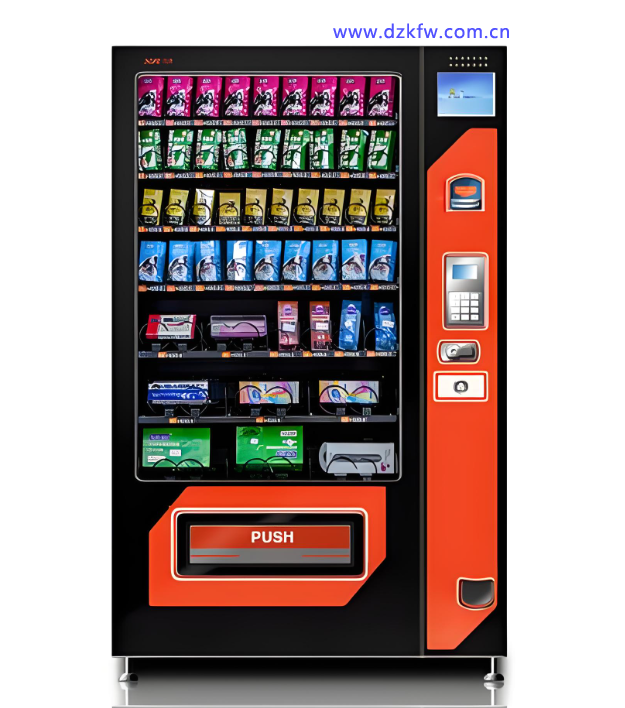

自动售货机是通过顾客投入硬币来销售饮料的，机器具备出货、找零、感应和指示灯提示等功能。自动售货机种类也挺多，市面上常见的有：饮料自动售货机、食品自动售货机、综合自动售货机、化妆品自动售货机以及成人用品自动售货机等等，本文今天就来和大家一起了解一下饮料自动售货机。



二、控制流程说明

1. 如上面操作面板示意图所示，自动售货机为投币式，分别可投入硬币种类为：1元（X000）、5元（X001）及10元（X002），该机器汽水售价为12元/杯，咖啡售价为15元/杯。
2. 当硬币投入总额超过12元时汽水指示灯Y000会亮起，此时按下汽水按钮X003则汽水开关阀Y003开始自动排出，持续7秒后停止排出。
3. 当硬币投入总额炒过15元时咖啡指示灯Y001会亮起，此时按下咖啡按钮X004则咖啡开关阀Y004开始自动排出，并持续7秒后停止排出。
4. 投入硬币总额超过15元时，汽水指示灯Y000和咖啡指示灯Y001均亮起，顾客可选择自己想要的饮料对应按钮进行操作。
5. 若对应价格饮料排出后总额还有多余的金额，则找零指示灯Y002会亮起，按下找零按钮X005则自动退回多余的金额后找零指示灯Y002熄灭。

二、I/O端口地址分配表

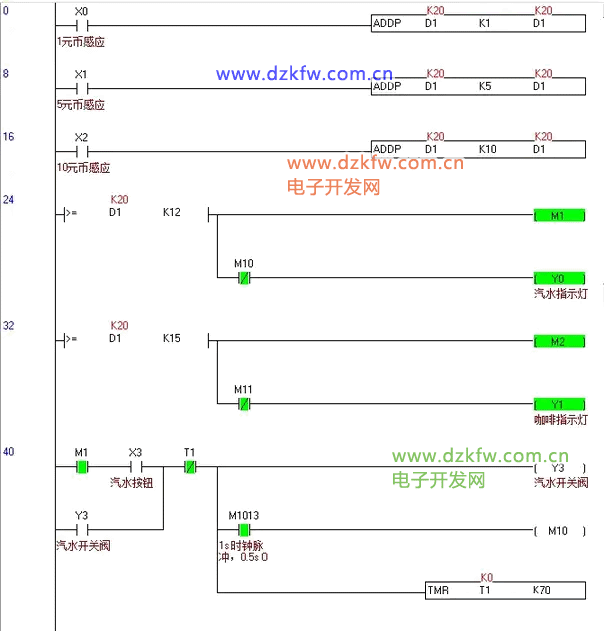

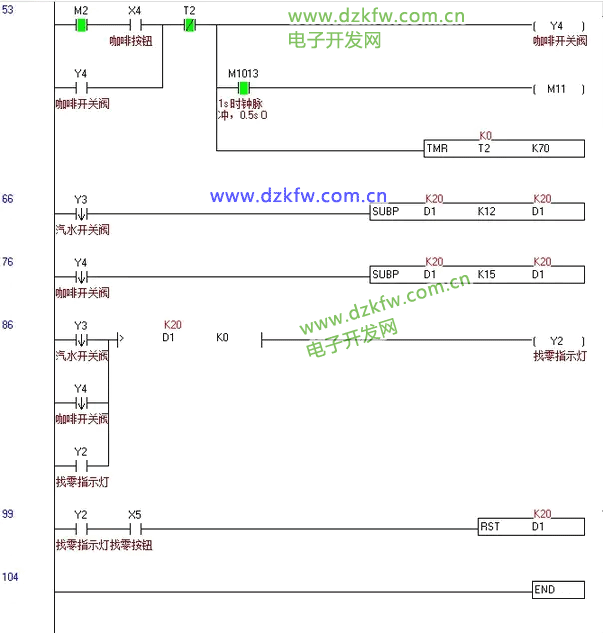

三、PLC程序展示图
