霍尔元件的常用电路 霍尔传感器应用电路

作者:佚名    文章来源:本站原创    点击数:1946    更新时间:2022-05-31
在实际应用中霍尔元件常用到以下电路,其特性不一样,究竟采用啸哪一种,要根据实际用途来选择。
1.恒流工作电路
     温度变化引起霍尔元件的输入电阻变化,从而使控制电流发生变化带来误差,为了减少这种误差,常采用恒流源供电,如图1所示。在恒流工作条件下,没有霍尔元件输入电阻和磁阻效应的影响。

图1 恒流工作的霍尔传感器

2.恒压工作电路
     恒压工作比恒流工作的性能要差些,只适用于精度要求不太高的地方,如图2所示。

图2 恒压工作的霍尔传感器

3.差分放大电路
      霍尔元件的输出电压一般较小,需要用放大电路放大其输出电压。为了获得较好的放大效果,需采用差分放大电路,如图3所示。使用一个运算放大器时,霍尔元件的输出电阻可能会大于运算放大器的输入电阻,从而产生误差,而采用图4所示的电路,则不存在这个问题。

图3 一个运算放大器的放大电路

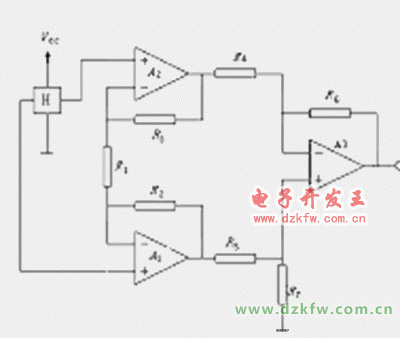

三个运算放大器的放大电路

图4 三个运算放大器的放大电路


Tags:霍尔元件,应用电路
