目的：使用MCGS自带的串口读取RS485温湿度传感器的数据，温湿度传感器同样支持modbus协议、两者通过modbus进行数据传输。

实现步骤：

1. 查阅温湿度传感器的modbus协议说明, 波特率和寄存器地址请根据实际情况进行填写修改



温湿度传感器的出厂参数

可以看到传感器的串口参数为：9600 、1 、N，默认地址为：0x01。

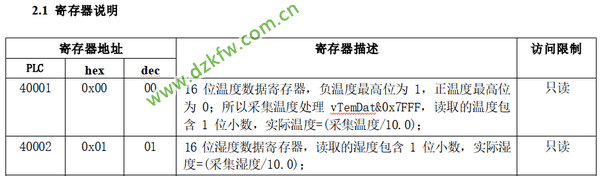

寄存器说明

温度：

TX：01 10 00 00 00 01 02 01 1D+CRC

011D（hex）=285（dec）=实际值*10 表示此时温度值为：28.5℃

湿度：

TX：01 10 00 01 00 01 02 01 AF+CRC

01AF（hex）=431（dec）=实际值*10 表示此时温度值为：43.1%

2.在设备窗口设置通讯方式

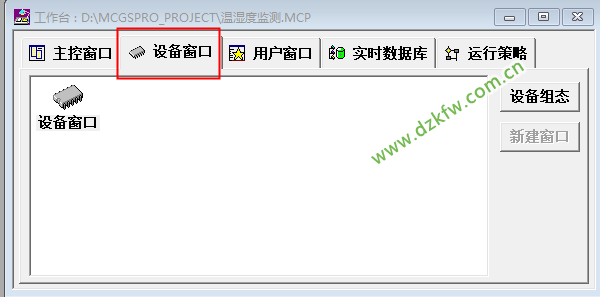

1. 双击“设备窗口”，添加一个父设备和一个子设备：



设备配置窗口

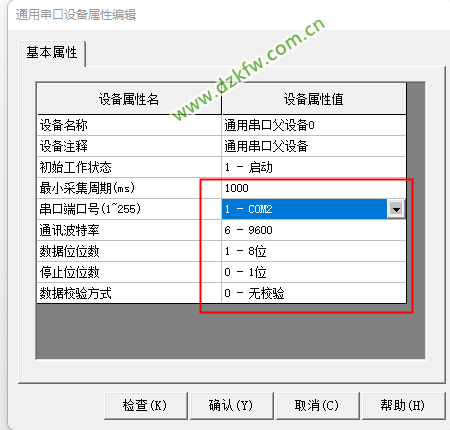

1. 父设备配置如下，关键参数须跟传感器参数一致：



父设备参数配置

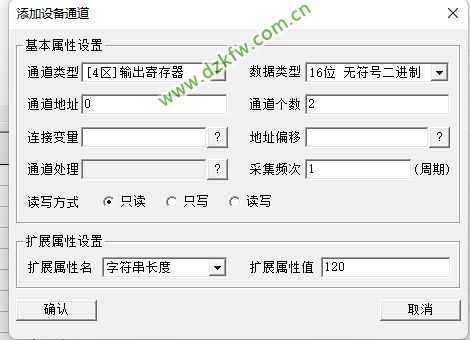

1. 子设备参数配置，这里选择的是ModbusRTU_串口，设备属性保持默认即可，主要是添加通道，关键配置点如图所示：4区输出寄存器，16位无符号二进制，通道地址0，个数2，只读。



通道配置

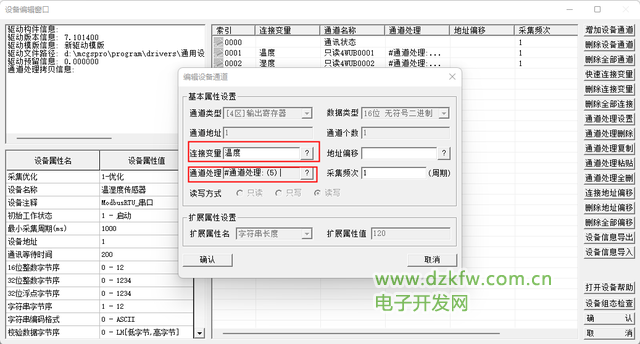

添加完成后，双击通道，连接变量，变量需要在实时数据库创建。



通道连接

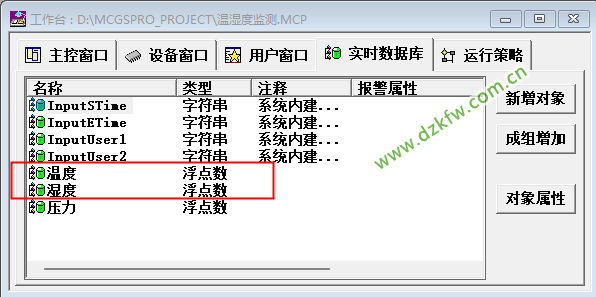

1. 实时数据库添加温度、湿度对象，数据类型位浮点型



数据库添加

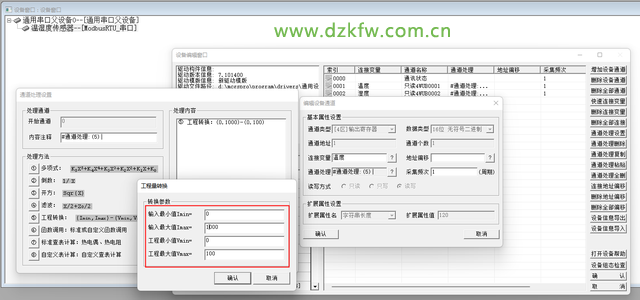

1. 通道处理，因为实际数据是采集数据的1/10，所以需要进行通道处理，在设备窗口。



通道处理

输入最大值1000，工程最大值100,10倍的关系。

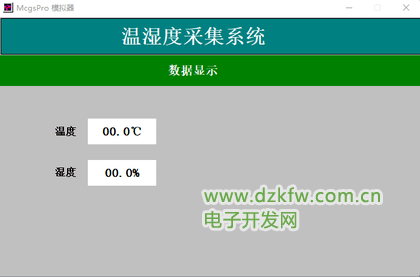

1. 绘制用户界面

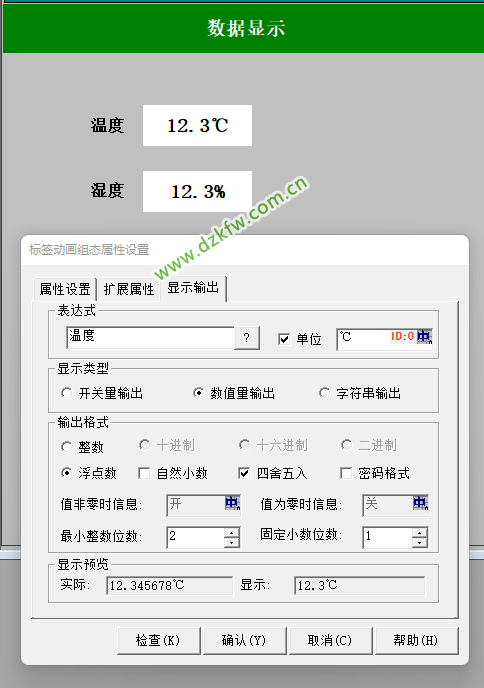

添加4个标签，2个设置为显示输出，浮点型小数，同时连接对象值。

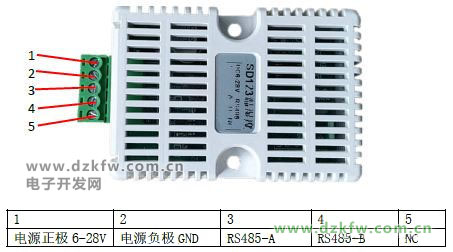

1. 通过RS485连接传感器，需要确保COM口正确。



实测将系统刷入组态屏，数据采集正常。
