RS485——A与B波形与电路分析

作者:佚名    文章来源:转载    点击数:    更新时间:2023/8/21

一、理论知识

发送端 AB间的电压差
+2 ~ +6v 逻辑1
-2 ~ -6v 逻辑0;
接收端 AB间的电压差
大于 +200mv 逻辑1
小于 -200mv 逻辑0
定义逻辑1为B>A的状态
定义逻辑0为A>B的状态
AB之间的电压差不小于200mv

(其实一直没搞懂AB差分线是有参考GND线吗,希望有大佬解答)

二、波形分析

RS485——A与B波形与电路分析

三、电路理解

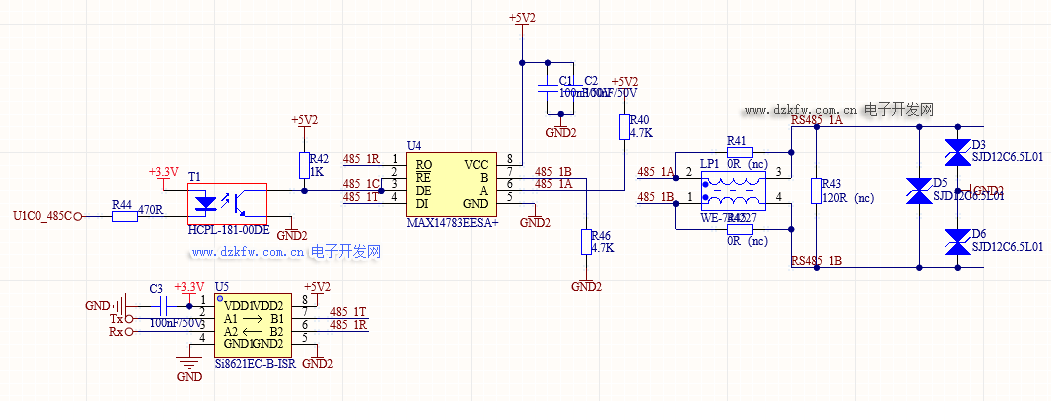

1 带隔离的基本485电路,芯片选用MAX14783。

带隔离的基本485电路

2 自动切换电路

RS485自动切换电路

TX\RX需要上拉电阻

接收:默认没有数据时,TX为高电平,三极管导通,RE为低电平使能,RO收数据有效,MAX为接收状态

发送:发送1时,TX为高电平,三极管导通,DE为低电平,此时收发器处于接收状态,驱动器就变成了高组态,也就是发送端和AB断开了,此时AB之间的电压就取决于AB的上下拉电阻,A为高电平,B为低电平,也就是逻辑1.

发送0时,TX为低电平,三极管截止,DE为高电平,驱动器使能,此时正好DI接地,也就是低电平,驱动器也就会驱动输出B为1,A为0,也就是所谓的逻辑0.。

理解自收发的作用,关键要理解RE和DE的作用,尤其当DE为0时,驱动器与AB之间就是高阻态,也就是断开状态,而且AB都要有上下拉电阻,然后就有了逻辑0/1之间的切换。
