McgsPro体系结构分为组态环境、模拟运行环境和运行环境三部分。

组态环境和模拟运行环境相当于一套完整的工具软件，可以在PC机上运行。用户可根据实际需要裁减其中内容。它帮助用户设计和构造自己的组态工程并进行功能测试。

运行环境是一个独立的运行系统，它按照组态工程中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。运行环境本身没有任何意义，必须与组态工程一起作为一个整体，才能构成用户应用系统。一旦组态工作完成，并且将组态好的工程通过制作U盘包或以太网下载到下位机的运行环境中，组态工程就可以离开组态环境而独立运行在下位机上。从而实现了控制系统的可靠性、实时性、确定性和安全性。

新建工程

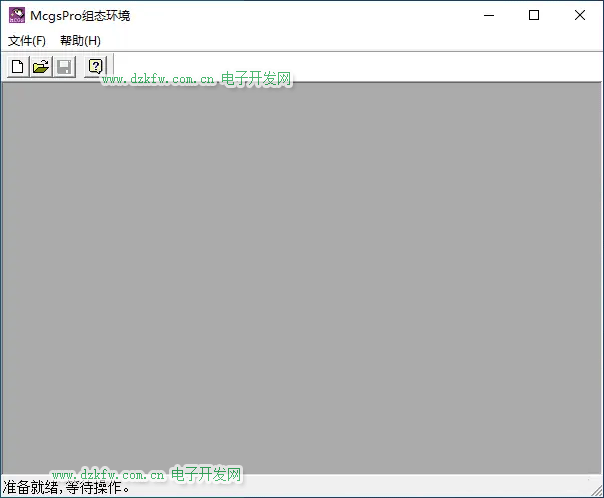

1、打开昆仑通态 McgsPro组态软件；McgsPro组态环境入门教程

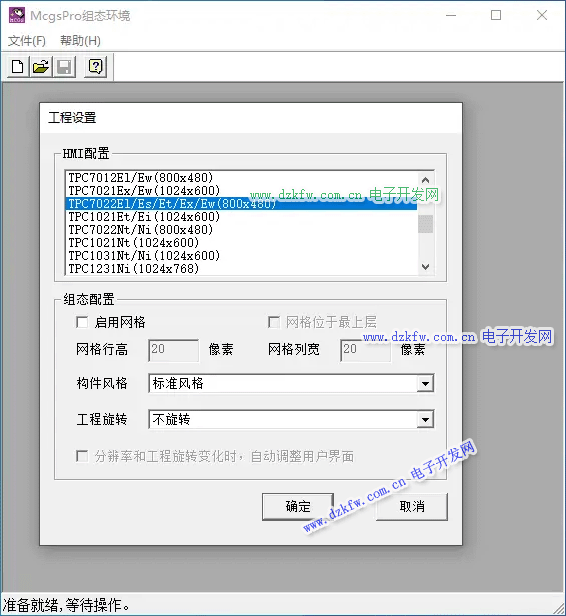

2、选择触摸屏型号；

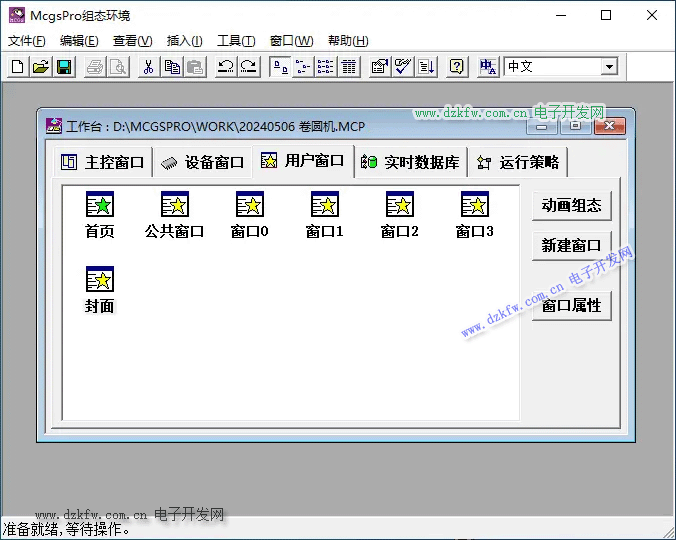

3、打开工作台，在用户窗口中创建HMI画面窗口；

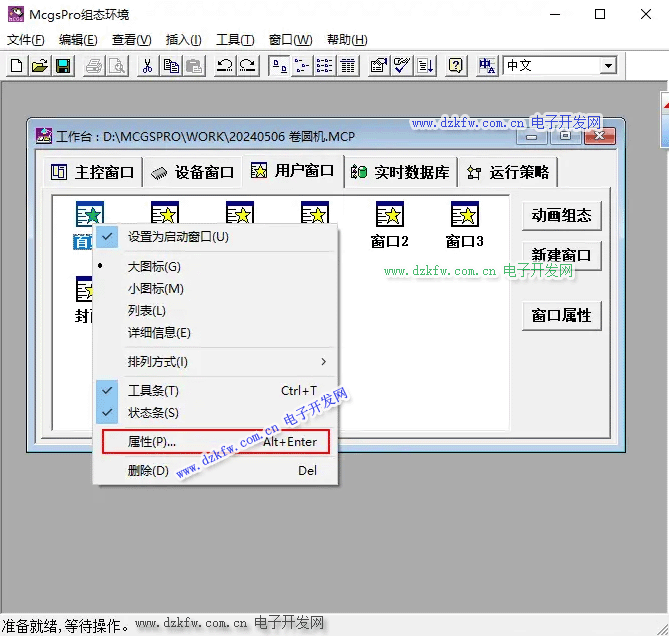

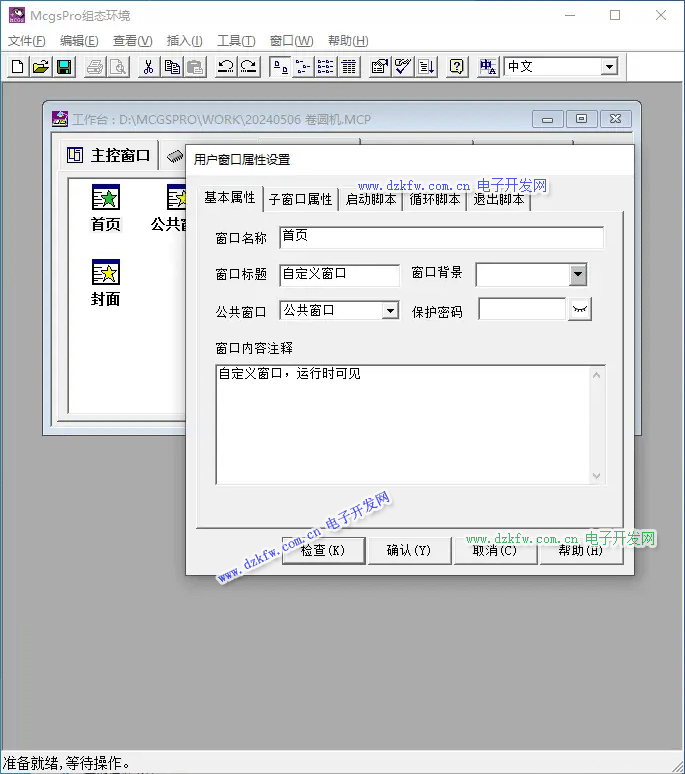

4、打开启动页面属性；

5、在公共窗口中选择公共窗口；

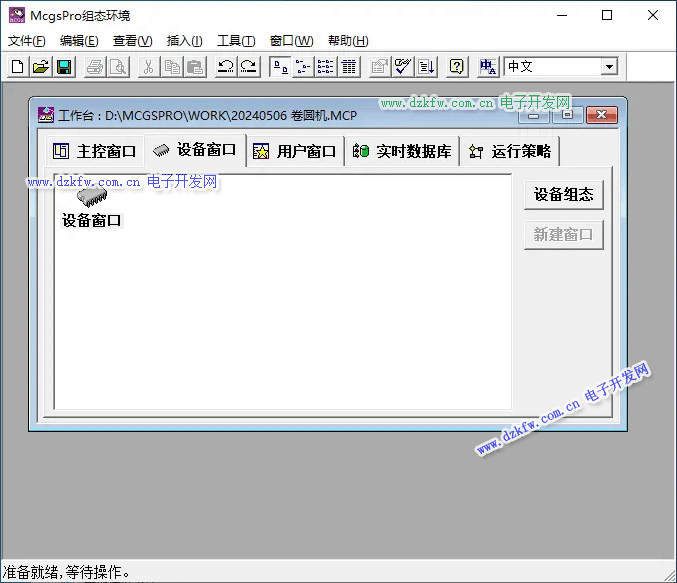

6、组态设备窗口，双击打开；

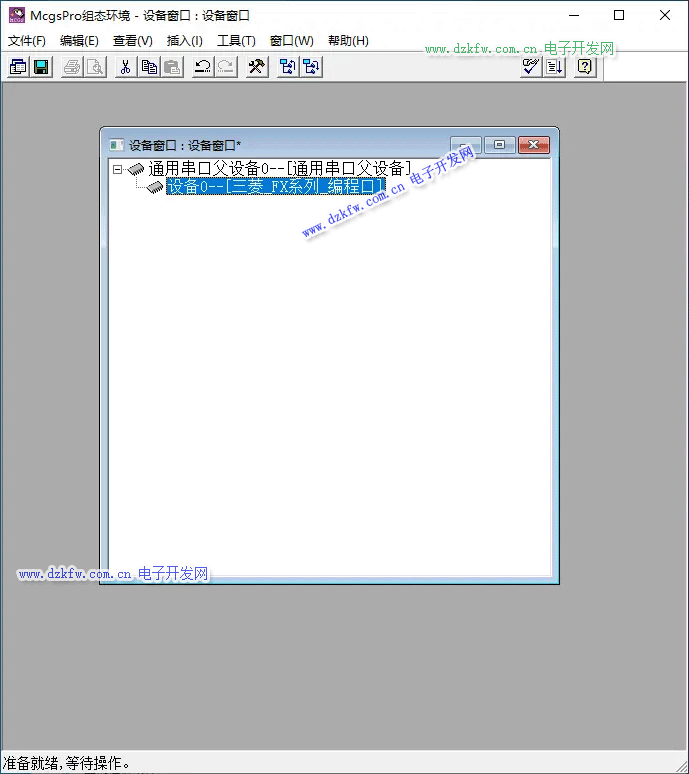

7、添加父设备和子设备；

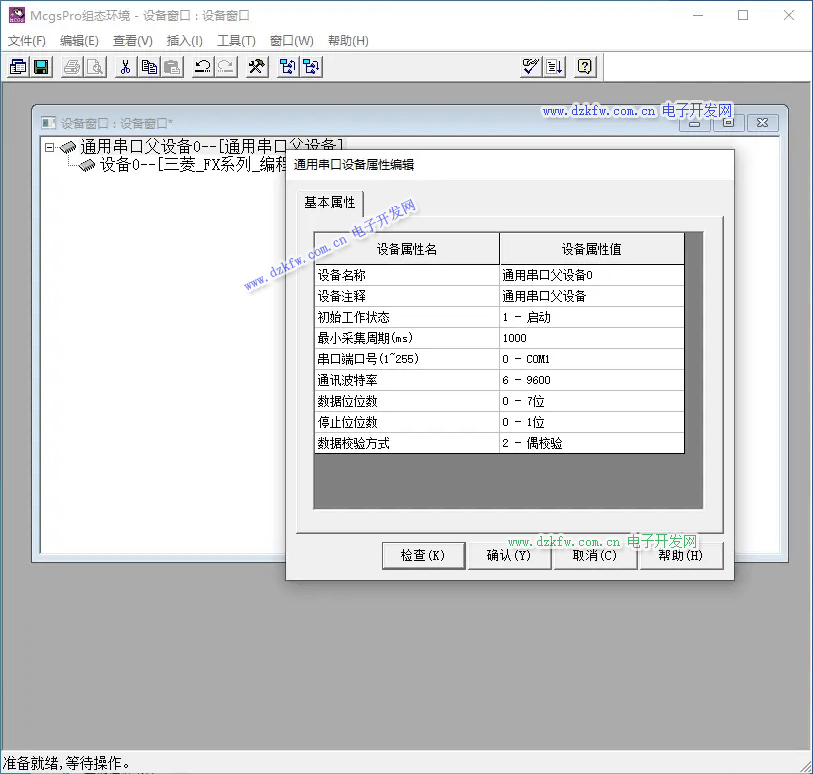

8、父设备端口信息设置；

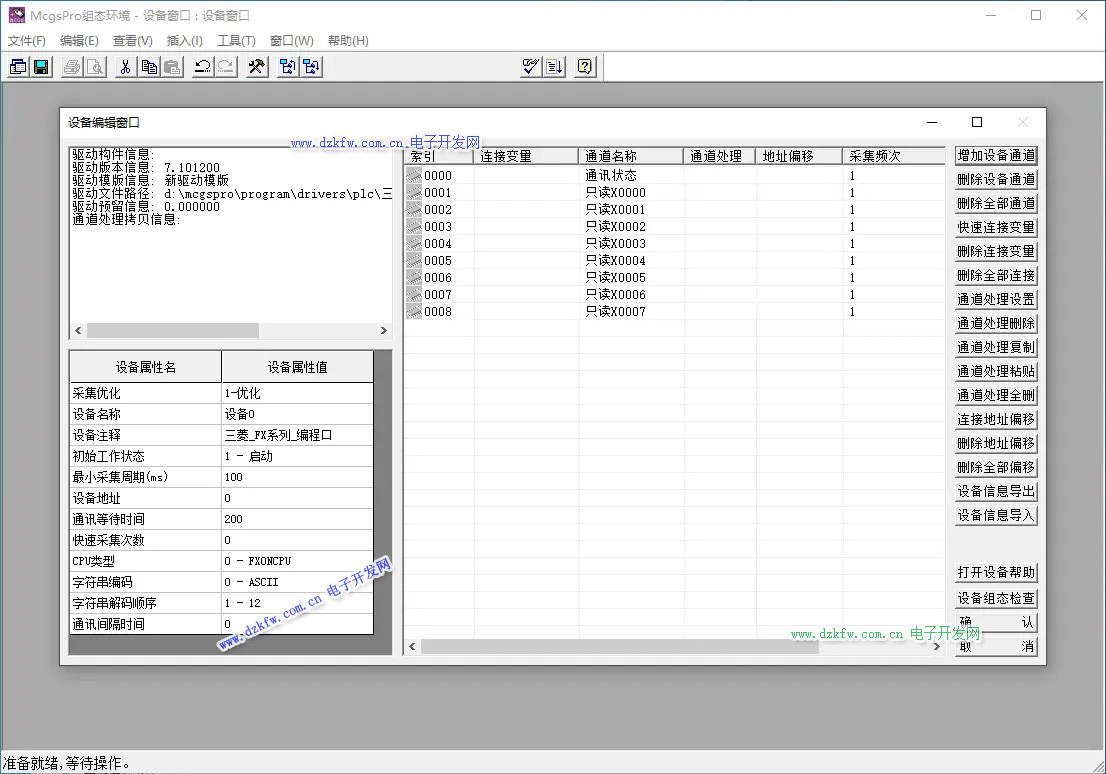

9、子设备窗口左下角参数设置；

添加日期和时间

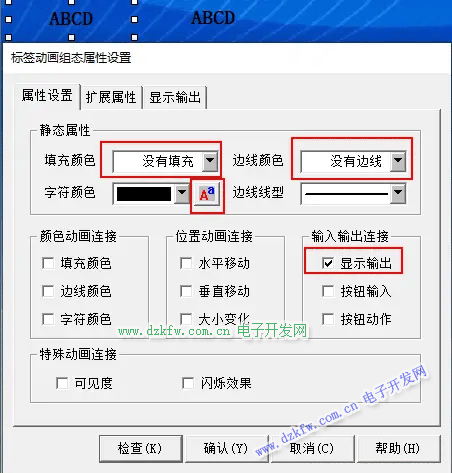

1、在工具箱中选择添加标签，属性中选择显示输出，不填充颜色，无边线颜色，字体格式随意；

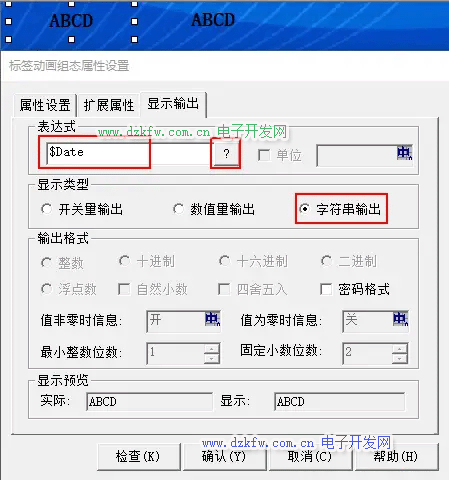

2、扩展属性默认不变，直接修改显示输出；表达式选择右边问号，调出系统变量$Date，字符串输出；

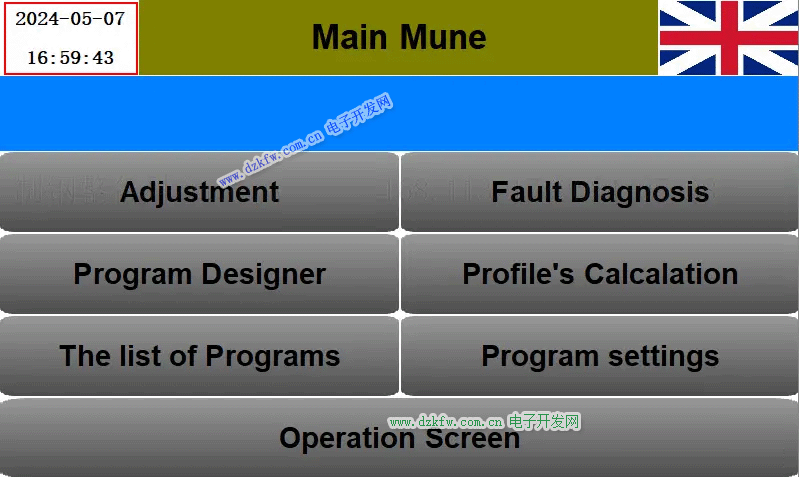

3、最终效果；

透明按钮制作

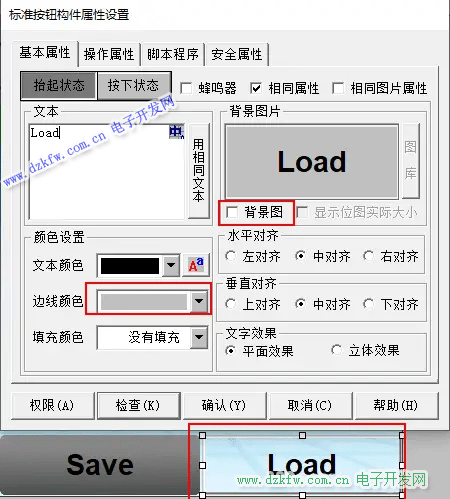

在工具箱中选择标准按钮，基本属性中将背景图取消（抬起状态&按下状态），边线颜色选择浅灰色就可以啦！

显示构件引用变量

点击菜单栏查看 - 辅助提示 - 构件引用变量（打勾）

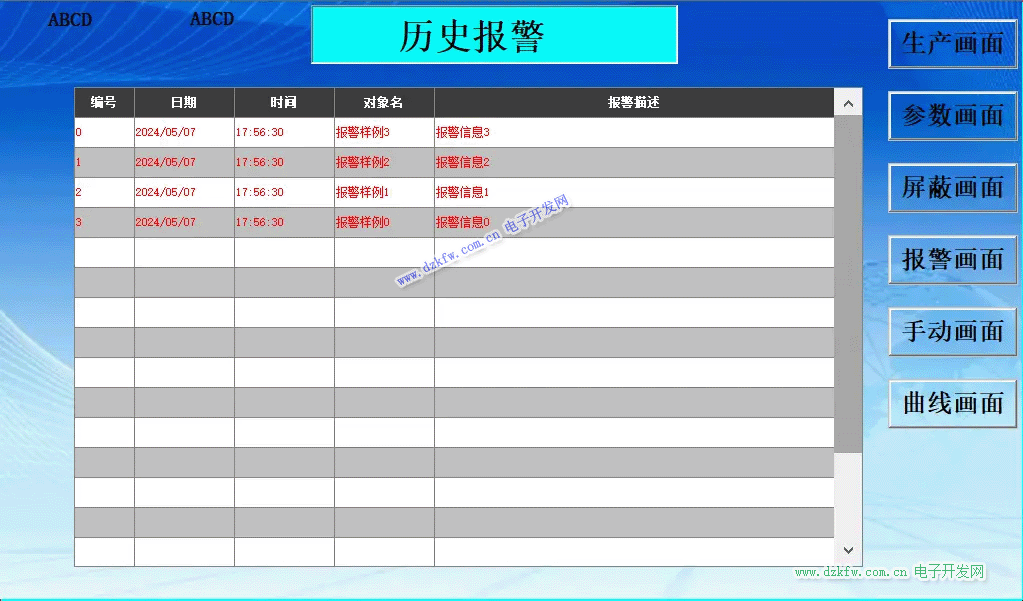

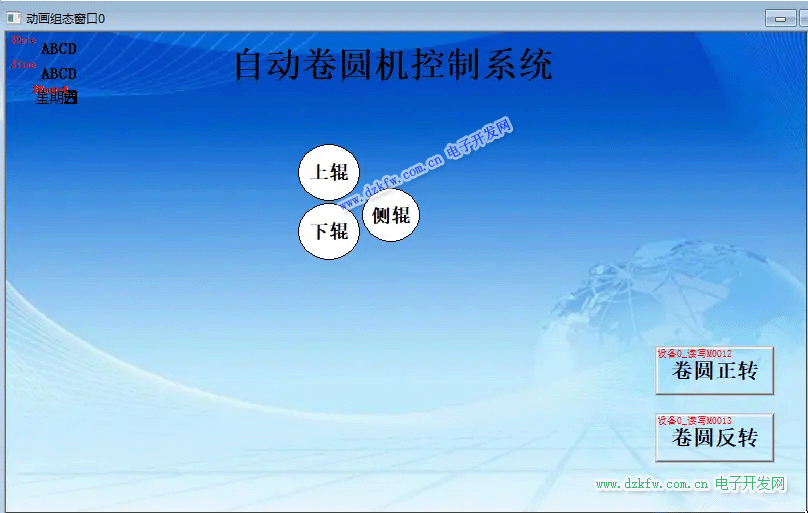

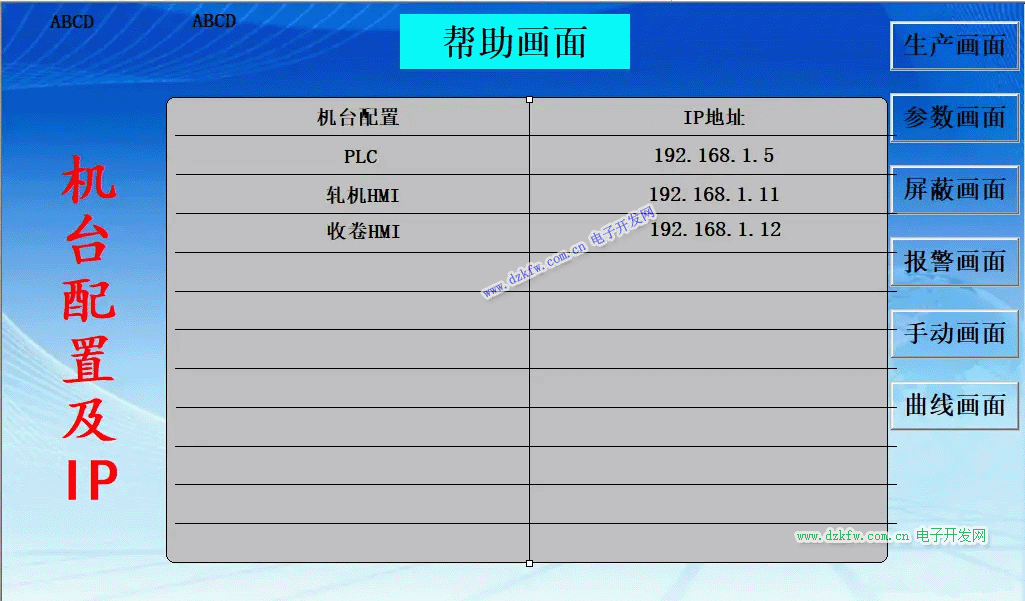

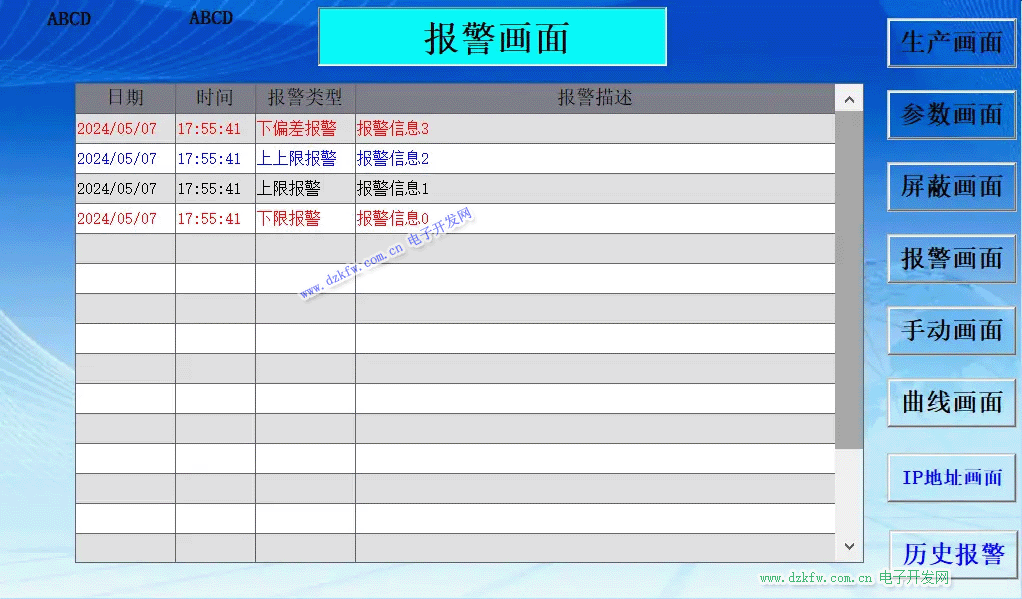

参考画面
