空间站机械臂关节结构（天和核心舱大机械臂）

空间站机械臂一体化关节是机械臂运动执行单元。主要作用：为机械臂提供多自由度运动能力，驱动臂体完成伸展、转向、折叠等动作；通过电机和谐波减速器输出扭矩，实现舱外设备、舱段的搬运作业；依靠角度、力矩传感器实现高精度定位与碰撞防护；同时通过专用密封、热控结构，适应太空真空、高低温环境，保障机械臂在轨长期稳定工作。

中国天宫大机械臂：7 自由度一体化关节，3+1+3 布局：肩部 3 个关节、肘部 1 个关节、腕部 3 个关节，总长 10.2m，最大负载 25 吨；问天小机械臂结构原理类似，负载 3 吨^{“人民日报”}。

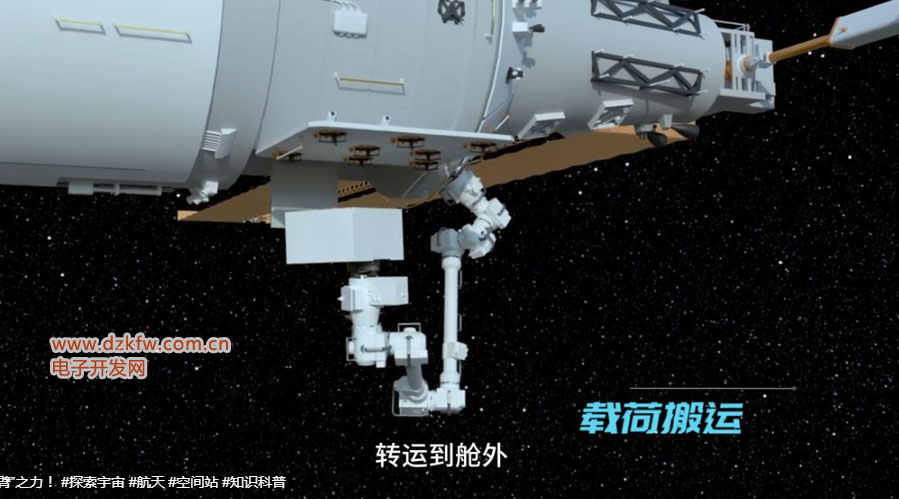

图片来源：哈尔滨工业大学抖音号 ，图片内容：  天河核心仓大机械臂

1. 一体化关节（单个关节内部构成）
   • 驱动：无刷直流电机；
   • 减速：谐波减速器（轻量化、大减速比、高精度，太空机械臂标配）；
   • 传感：六维力矩传感器（感知接触力，实现柔性控制，防止碰伤舱体）、角度编码器、温度传感器；
   • 轴承 + 外壳：高强度轻量化碳纤维 / 合金结构；
   • 热控：加热 + 隔热涂层，应对轨道巨大温差；
   • 内部线缆：供电、通信走线。
2. 7 个自由度含义
   • 肩部：俯仰、偏航、滚转（3 自由度）；
   • 肘部：俯仰（1 自由度，负责伸展）；
   • 腕部：俯仰、偏航、滚转（3 自由度）； 7 自由度属于冗余自由度，能在避开空间站本体、太阳翼障碍物的前提下调整末端姿态，还支持 “爬行”：两端末端执行器交替抓取舱外适配器，在舱体外表面移动。
3. 整机组成：7 个一体化关节 + 两段碳纤维臂杆 + 双末端执行器 + 肘部中央控制器 + 多台视觉相机。

图片来源：哈尔滨工业大学抖音号 ，图片内容：  空间站机械臂

空间站机械臂关节结构的作用

关节是机械臂的运动核心单元，相当于人的 “关节”，整套 7 个一体化关节配合，实现机械臂运动、负载承载、感知保护、空间环境适配四大类作用：

1. 运动调节：提供多自由度，完成姿态与位置调整

每个关节独立旋转，组合起来实现 7 自由度运动：

• 肩部关节：实现臂整体俯仰、左右偏航、滚转；
• 肘部关节：伸展 / 折叠臂杆，改变臂的伸展长度；
• 腕部关节：调整末端执行器的朝向、姿态。 作用：让机械臂灵活伸展、避让舱体、太阳翼等障碍物；可实现末端抓取、搬运、悬停定位；还支持舱外爬行（两端抓手交替切换固定点，在空间站表面移动）。

2. 动力与承载：传递扭矩，支撑负载

• 内置无刷电机提供旋转动力，谐波减速器放大扭矩，在体积重量很小的条件下，产生足够力矩；
• 关节壳体、轴承承受重物的拉力、弯矩，实现大负载搬运（天宫大机械臂最大 25 吨），支持舱段转位、设备吊装转移。

3. 感知与安全保护（太空环境关键）

关节内置多种传感器：

• 角度编码器：实时反馈关节转动角度，计算机闭环控制，精准定位；
• 六维力矩传感器：实时感知末端受到的力 / 力矩。一旦碰撞、受力异常，立刻停止运动，防止撞坏空间站舱体、太阳能板；
• 温度传感器：监测关节内部温度，配合热控系统控温。

4. 环境适配：真空、高低温环境下可靠工作

• 关节内部采用真空专用润滑 + 动密封结构：防止润滑剂在太空真空挥发，隔绝空间微流星、原子氧侵蚀；
• 配套热控组件（加热片、隔热层）：在轨 ±100℃以上剧烈冷热交替下，保证电机、减速器不会卡死、失效；
• 外壳轻量化高强度材料，控制整体重量，降低火箭发射载荷。

5. 电气与通信枢纽

关节内部集成供电、通信线缆，串联整条机械臂，传递控制指令、传感器数据，实现整机协同控制。

空间站机械臂关节结构的维护和保养方法

说明：天宫空间站机械臂关节属于在轨无人自主维护为主、航天员舱外巡检为辅，无法像地面设备一样拆解维修。适合写入实习报告，区分【地面出厂阶段保养】、【在轨运行维护保养】、【故障预案】三部分。

一、地面阶段（发射前）保养与防护

1. 洁净装配与环境管控 关节内部谐波减速器、轴承、传感器属于精密器件，在超净间完成装配。控制温湿度、粉尘，防止微粒进入摩擦副；装配完成后进行密封性检测，保证动密封完好，避免真空润滑油泄漏。
2. 润滑预处理 选用空间专用真空润滑脂 / 固体润滑涂层，区别于普通润滑油。地面定量加注，润滑材料低挥发、抗原子氧；一次性加注，发射后在轨不能补油。
3. 地面反复测试与防护 开展高低温循环、振动模拟试验，验证密封、电机、传感器可靠性；存放与转运阶段加装保护罩，防止磕碰，保护关节法兰、线缆接口。
4. 出厂标定 对每个关节角度编码器、六维力矩传感器完成标定，记录参数，在轨可对比监测数据漂移。

二、在轨运行维护保养（核心部分）

1. 软件监测与健康管理（最主要维护手段）

• 持续采集每个关节：角度、转速、电机电流、内部温度、力矩数据；
• 地面测控站和舱内计算机做健康状态评估，建立基线数据，对比变化趋势；
• 若出现电流异常、温度漂移、力矩噪声变大，判定关节性能衰减；
• 采用降负载、限速运行策略，减少磨损，保护关节。

2. 任务规划，减少关节损耗

• 合理规划运动路径，避免急停、高速冲击、长期大扭矩过载；
• 尽量避免长时间保持同一姿态，防止局部润滑膜老化；
• 机械臂不工作时，收拢至安全停泊位置，减少太阳直射、原子氧持续冲刷。

3. 热控系统维持工作环境

关节自带加热片、隔热层。当进入阴影区低温时，自动加热；日照高温时依靠隔热降低温升。维持关节内部温度区间，防止润滑失效、材料热胀冷缩导致密封或卡滞。热控系统本身属于关节保养的一部分。

4. 航天员舱外目视巡检（被动检查，不拆解）

航天员出舱任务时，相机 + 肉眼检查关节外壳、密封面、线缆有无：

• 微流星 / 空间碎片撞击凹坑；
• 表面涂层剥落；
• 线缆磨损、变形； 不能拆开关节、不能更换密封件、不能补润滑，仅外观检查。

三、故障处理与延寿策略（无现场维修）

空间站一体化关节为不可在轨维修设计，无法拆解更换内部轴承、减速器、密封件。

1. 单关节轻微性能下降：任务降级使用，限制负载和运动范围；
2. 关节严重故障：系统隔离该关节，机械臂重构工作模式，停用相关功能；
3. 冗余设计：依靠多关节冗余，保证基础功能。

四、总结

空间站机械臂一体化关节为不可在轨拆解维修设备，维护保养分为地面阶段与在轨阶段。地面阶段在洁净环境完成装配，采用空间专用固体 / 低挥发润滑材料，完成密封检漏、高低温与振动测试，完成传感器标定。在轨期间以远程健康监测为主，实时采集关节温度、力矩、电机电流、转角等数据，评估关节健康状态；通过任务规划限制冲击与过载，降低磨损；依靠主动热控维持关节合适温度环境；航天员舱外仅做外观目视巡检，无法更换内部零件或补充润滑剂。当关节性能衰减时，采取降负载、限速运行等方式延长使用寿命；出现严重故障则隔离该关节，启用系统冗余保障空间站安全。
