会员注册电容篇 | 二、电源中的安规电容：X电容和Y电容

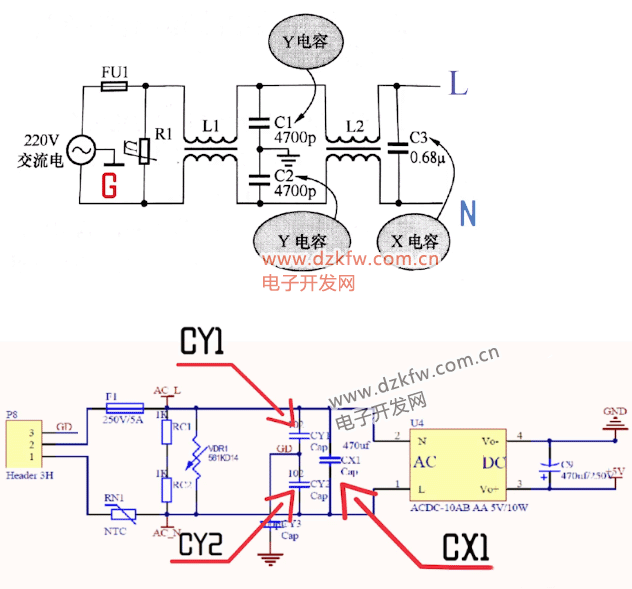

安规电容分为X电容和Y电容
安规电容之所以称为安规，是指它用于这样的场合：即电容器失效后，不会导致电击也不危及人身安全。
安规电容包含X和Y,与普通电容不一样的是，普通电容即使在外部电源断开之后，它内部的储存电荷依然会保留很长一段时间，但是安规电容不会出现这样的问题，安规电容大多数为蓝色，黄色，灰色及红色。
①安规 X 电容

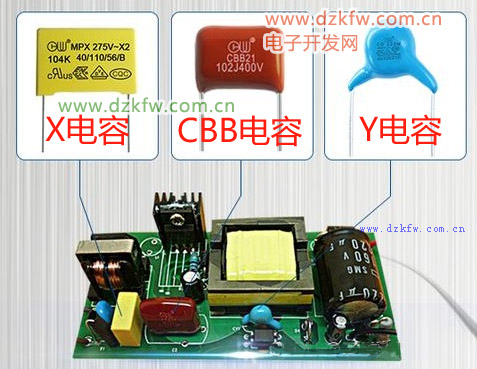

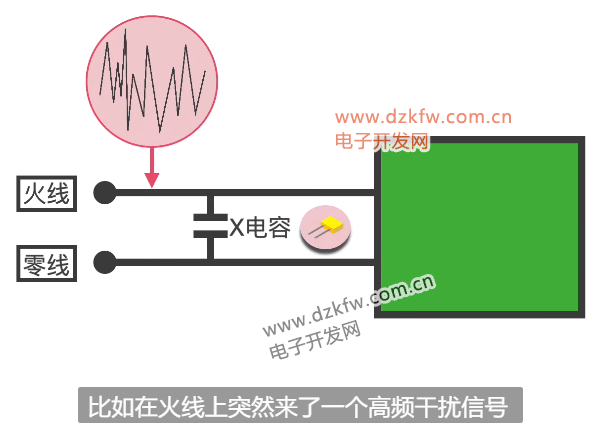

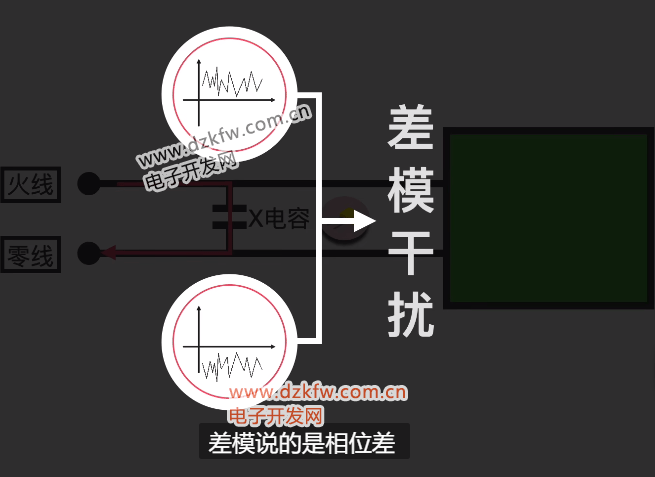

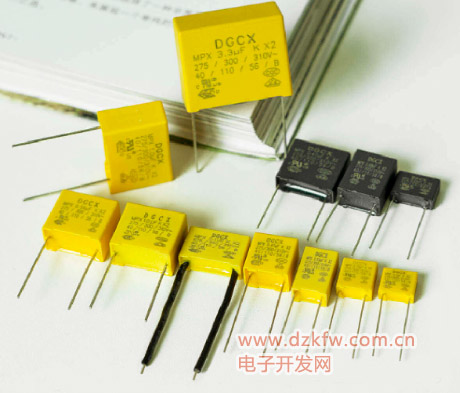

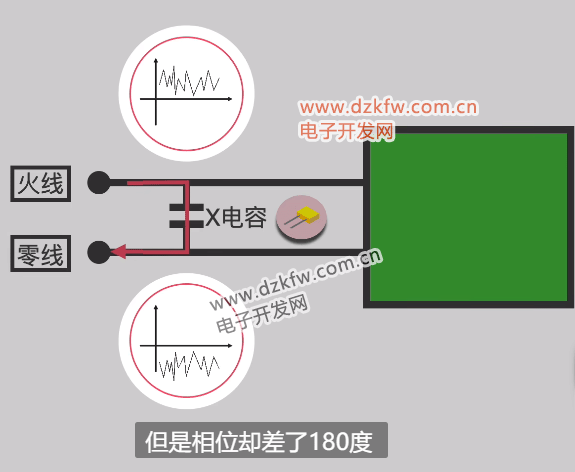

X电容跨接在电力线之间，即 L-N 之间，用于滤除火线和零线之间的干扰信号。X电容能够抑制差模干扰，通常采用金属化薄膜电容器，电容容量是uF级，X电容多数是方型，也就是类似于盒子的形状，在它的表面一般都标有安全认证标志，耐压字样，一般有AC300V或AC275V等信息，X电容是CBB电容的一种，但并不是每一种CBB电容都能做X电容。
X电容分为X1、X2、X三种类型：
X1耐高压大于2.5 kV，小于等于4 kV。
X2耐高压小于等于2.5 kV。
X3在最新的标准中已被取消。
X电容的容值允许比Y电容大，但必须在X电容的两端并联一个1M欧电阻，泄放残留电，泄放静电。（用于防止电源线拔插时，由于该电容的充放电过程而致电源线插头长时间带电。）PS电源断接处的标称下X电容不超过0.1uF时不需要添加放电电阻。

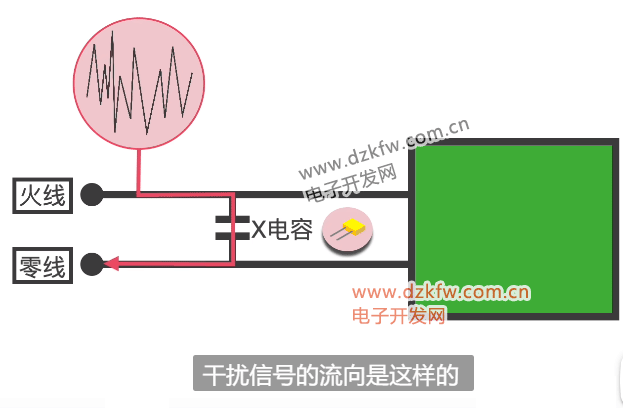

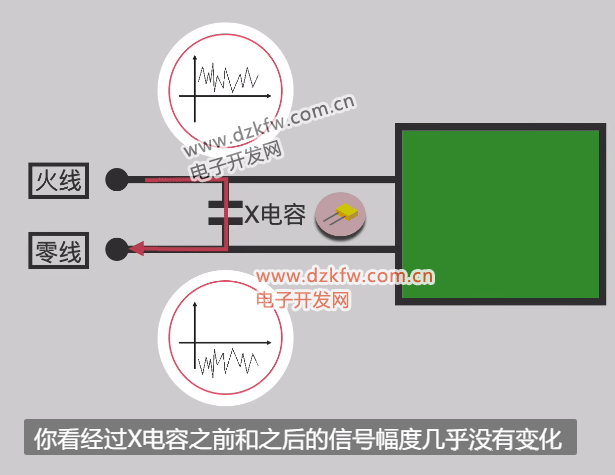

干扰信号通过火线进来就会通过零线流走。
②安规 Y 电容

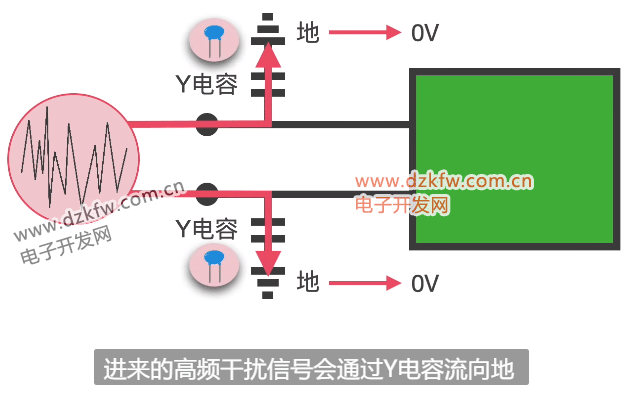

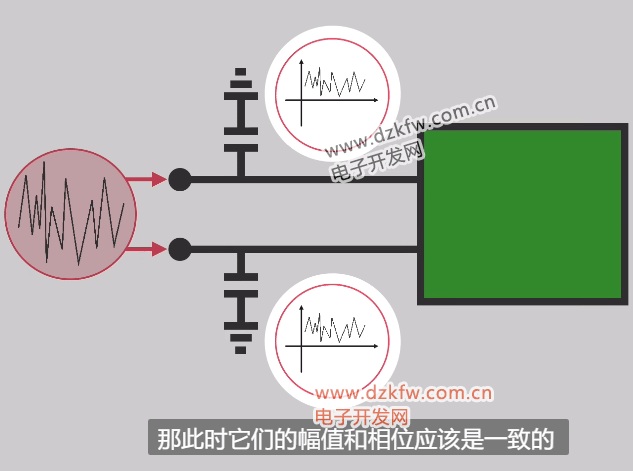

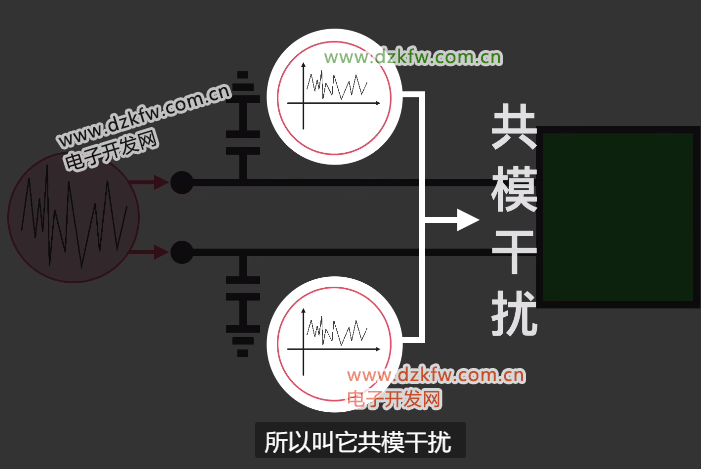

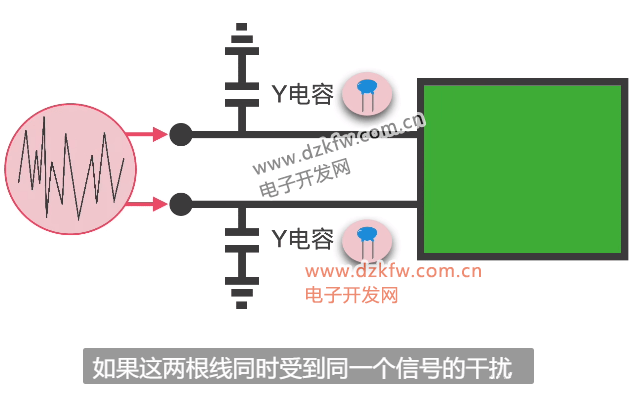

Y电容通常是陶瓷类电容器，一般成对出现，且多数是偏圆形外观，颜色呈现蓝色，能够抑制共模干扰，Y电容的容量是nF级，基于漏电流的制约，Y电容容量不可以过大，Y电容多数适用于隔离场合，按照IEC标准，Y1产品电气间隙最小为8.0mm，Y2产品电气间隙不低于6.3mm，作为隔离产品，安全距离要做够，避免产生电弧现象。

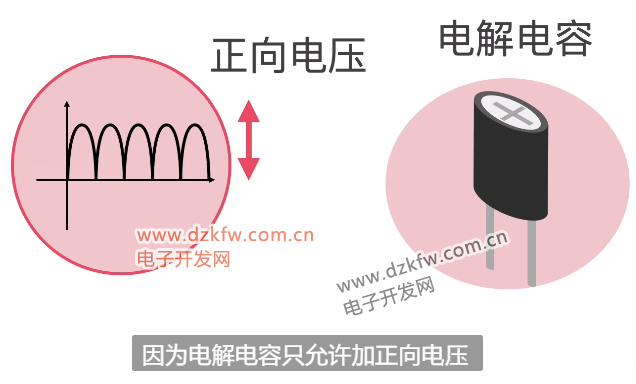

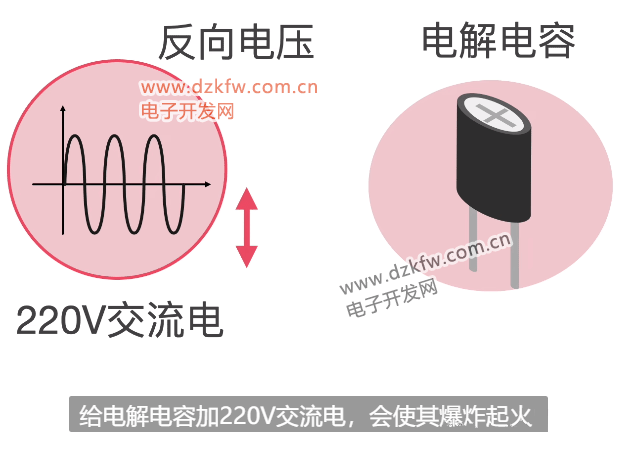

PS：带极性的电解电容，不可以跨接L和N两端，因为220V交流电的正副半周，会引起电解电容爆炸。
