什么是POE?什么是POE交换机?一文带你了解清楚

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/9/18

在大中型商场的WiFi覆盖或者是在企业安防监控中,我们可能常常能听到一个名词“POE交换机”,但是很多朋友可能都不太了解到底什么是POE,什么 是POE交换机?所以,本文就从POE的概念、供电方式、标准等给大家讲解下什么是POE,什么是POE交换机。



1、什么是POE?

POE全称是Power Over Ethernet,中文名称为有源以太网,指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下,在为一些基于IP的终端(如IP电话机、无线局域网接入点AP、网络摄像机等)传输数据信号的同时,还能为此类设备提供直流供电的技术。



2、什么是POE交换机?

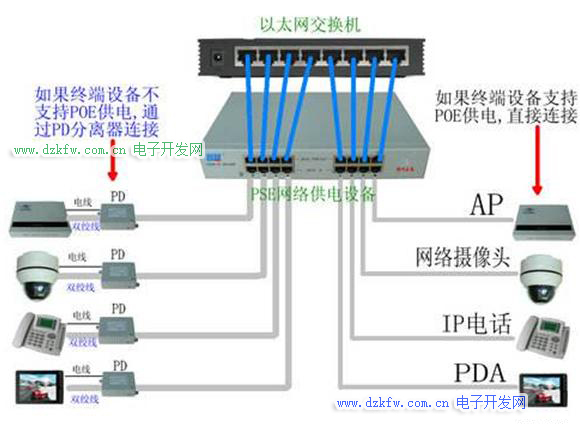

POE交换机顾名思义就是在保证交换机和网线能给设备供网络的同时,还能给设备供电的交换机。POE交换机的作用主要是数据传输和供电,通过网线供电的方式为标准的POE终端设备供电,免去额外的电源布线。

3、POE行业标准

POE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet),有时也被简称为以太网供电,这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范,并保持了与现存以太网系统和用户的兼容性。

1) 、IEEE802.3af

2003年6月,IEEE批准了802. 3af标准,IEEE802.3af的供电功率为15.4w;

2) 、IEEE802.3at

IEEE802.3af的供电功率为15.5w,在兼容802.3af的基础上,提供更大功率供电的需求,满足新的需求。

4、POE的供电方式

第一种,需要8芯的网线,通过4、5、6、7号空闲端供电,其他的数据端则用来传输数字网络信号,在这种网线里信号和电源其实是通过不同的线传输的,只是表面看不出来。

第二种,如果用的是4芯的网线,则通过1、6数据端同时传输数字网络信号和电力,这里的数字网络信号和电力是在相同的线里传输的。

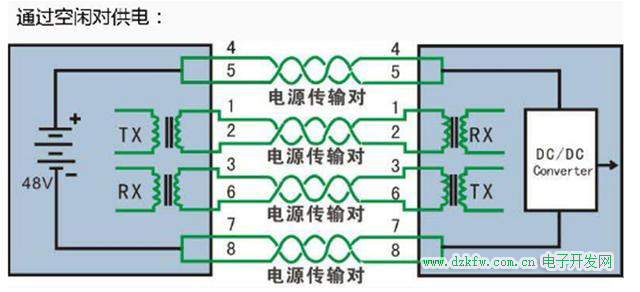

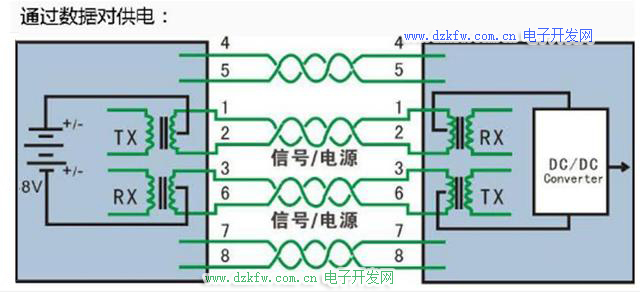

通过空闲对供电,应用空闲脚供电时4、5脚连接为正极,7、8脚连接为负极。 通过数据对供电,利用信号线(1,2,3,6)同时传递数据信号和48V的电源

POE标准设计不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。该标准规定供电电源通常是48V、13W的。

5、POE供电距离

POE的供电距离受方多面影响的,但主要的还是网线问题,因为不同的网线材质的电阻也是不同的。而且超五类网线的理论传输速率最高可达到1000Mbps,是普通五类网线的10倍。抗干扰能力也更强,因为采用的是更高的电气性能指标。所以网线供电和传输数据的稳定性也是不一样的。

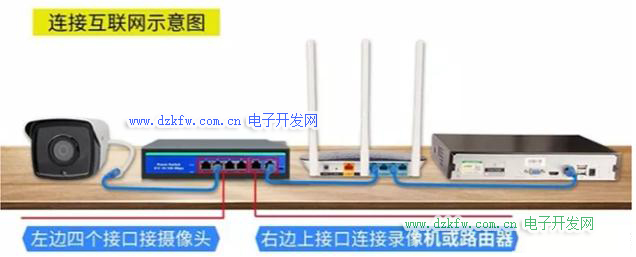

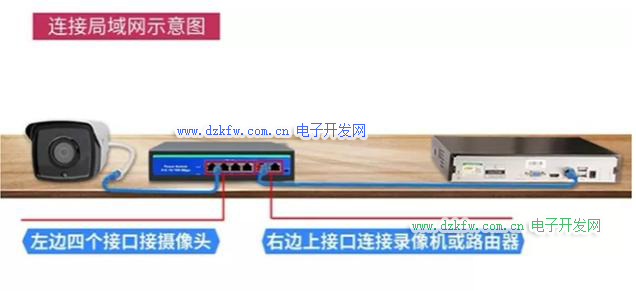

所以,当摄像头的供电和传输数据的距离超过100米时。同时POE交换机8芯供电和摄像头是8芯受电的前提下。我们的网线就要换成超5类8芯网线的了。它的供电稳定性是会大幅度提高。所以超过100米的供电传输,好的网线是基础。

6、POE的优势?

a) 简化布线、节省人工成本

一根网线同时传输数据和供电,POE技术使其不再需要昂贵电源和安装电源所耗费的时间,能在确保现有结构化布线安全的同时保证现有网络的正常运作,最大限度地降低成本。

b) 安全方便

PoE供电端设备只会为需要供电的设备供电,只有连接了需要供电的设备,以太网电缆才会有电压存在,因而消除了线路上漏电的风险。用户可以安全地在网络上混用原有设备和PoE设备,这些设备能够与现有以太网电缆共存。
