调频信号的产生与解调

作者:佚名    文章来源:本站原创    点击数:4676    更新时间:2018-12-28
 调频信号的产生通常有直接调频法和间接调频法。
  1.宽带调频信号产生
  1)直接调频法
  利用调制信号直接改变决定振荡器载频频率的电抗元件参数,使振荡器输出信号的瞬时频率随调制信号呈线性关系变化。具体地利用一个压控振荡器就可以产生调频信号。
  2)间接调频法

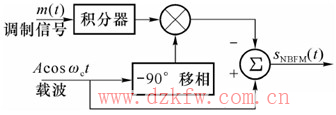

  先产生一个窄带调频波,再经过一个倍频器,从而产生宽带调频信号。这种方法产生宽带调频信号的方法又称阿姆斯特朗法。 图 宽带调频信号产生框图   其中NBFM信号可以用图 所示框图产生。 图  NBFM信号产生框图   倍频器的作用是使输出信号的频率为输入信号频率的某一给定倍数。

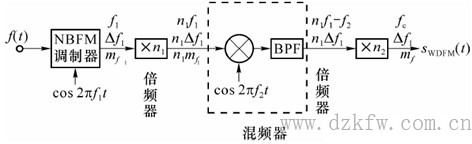

  使用倍频器提高了调频指数,但也提高了载波频率,这有可能使载波频率过高而不符合要求。为了解决这一矛盾,往往在使用倍频器的同时使用混频器,用来控制载波的频率。 图  阿姆斯特朗法产生WBFM信号框图   2.宽带调频信号的解调
  调频波一般使用鉴频器解调。对于调相波,只要在鉴频器之后加接一个积分器即可。
  鉴频器的构成:由一个微分器和一个包络检波器级联而成。微分器将一个调频信号变为调幅调频信号,然后包络检波器从复合调制的调幅调频信号的幅度中,将原始信号信息提出。 图  鉴频器模型   由于调频信号为   对其微分后有   经包络检波器滤掉直流的输出为   式中,为鉴频器的传输系数,单位为V/Hz。
