怎么区分单相双电容电机主副绕组和离心开关?单相电机离心开关,单相电机正转和反转接法图

作者:佚名    文章来源:本站原创    点击数:3073    更新时间:2023/4/25
单相双电容电机引出6根线,配两个电容6根线分别启动绕组两个线头,运行绕组两个线头,离心开关两个线头,他们各自有标准的代号,Z来表示,运行用U来表示,离心开关用V来表示。在接线端子上分别是Z1、Z2、U1、U2、V1、V2。
   电机内引出线六根线,万用表置电阻最低档,二根二根地测,有二根阻值为0或者阻值最小,是离心开关引线,剰下四根其中有二根阻值较小的为主绕组引线,另二根则为副绕组引线。例:第一组阻值2.6Ω 记号绿色 第二组阻值5.9Ω 记号蓝色 第三组阻值0.3Ω 记号黄色阻值最大是启动绕组(蓝色),中间是运行绕组(绿色),阻值最小是离心开关(黄色)即: 启动 > 运行 > 离心开关。

单相电机测量主副绕组和离心开关

测量主副绕组和离心开关

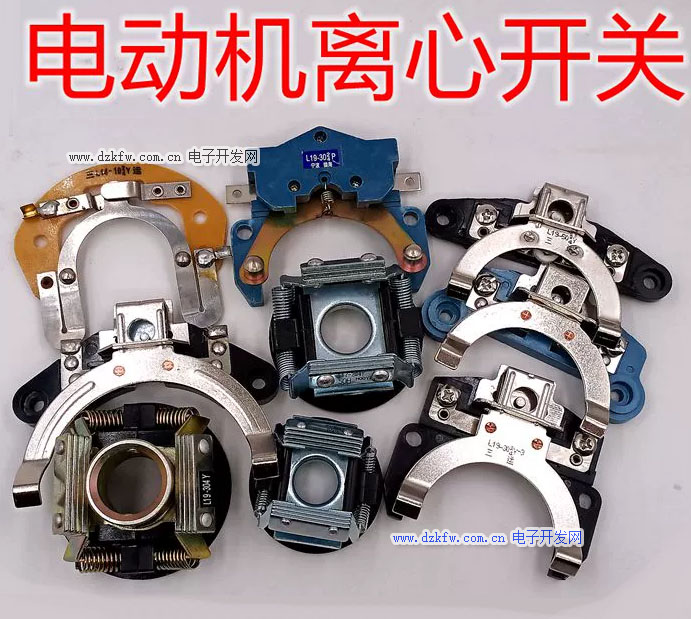

单相电机的离心开关外形

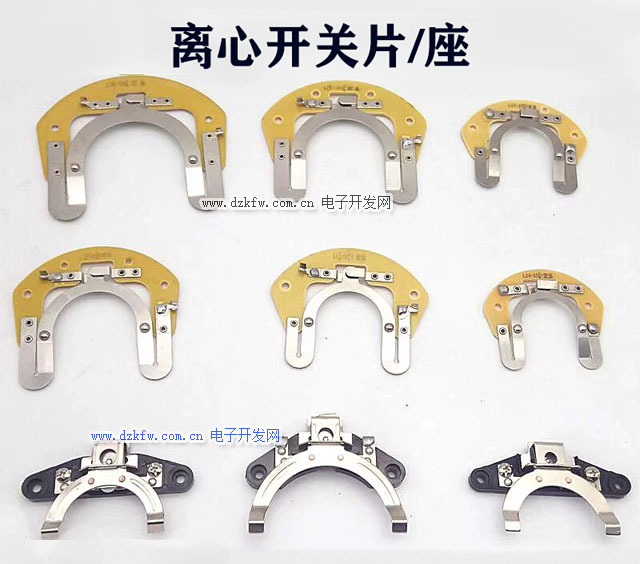

单相电机的离心开关片

农用电器和日用电器中有一种高转矩单相电动机,这种电动机的电路中分别接有启动电容和运行电容。其中:
    (1)启动电容只在电动机启动过程中工作,当转速达到一定值时就及时退出。启动电容的容量相对较大,以保证电动机有较高的启动转矩。
    (2)运行电容只在电动机工作时起作用,运转电容的电容量相对较小,以保证有较好的运转特性。
    这类电动机的二次绕组中大多串接有离心式启动开关,正确接线时,启动电容应和离心式开关串联,再和运行电容进行并联。单相双电容电动机的正确接线方法如图1所示。

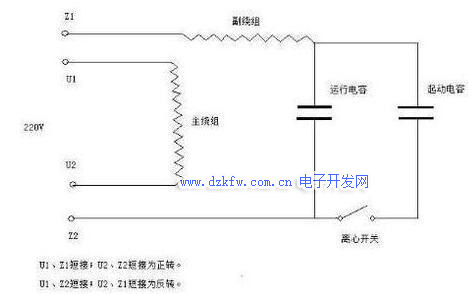

图1 单相双电容电动机正确接线方法

   图  单相双电容电动机正确接线方法

单相双电容电机正反转原理详解

1、正转的原理:

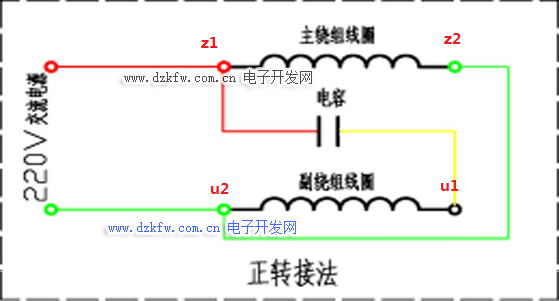

Z1和U1用连接片连接起来,再把Z2和U2用连接片连接起来,用导线分别接入到控制开关的火线和零线上去,就是正转。

单相电机正转接法

2、反转的原理:

反转我们就是要调整主绕组或者副绕组的接线方式就可以了,具体接法是,Z1和U2用连接片起来,再把Z2和U1用连接片连接起来,然后用导线分别接入到控制开关的火线和零线上去,它就是反转。

单相电机的反转接法

原理讲解:

单相电容式电动机,一般是500W以下用单电容式单相电动机,750W以上电动机采用双电容式单相电动机; 其中一个是启动电容,一个是运行电容。 启动电容是为了增加启动力矩,在启动达到转动速度后,电动机上面的离心开关断开把启动电容器切除,只有运行电容工作了。
