三端稳压器7805和其输出端的小电容器的讲究

作者:佚名    文章来源:本站原创    点击数:3074    更新时间:2011-12-29

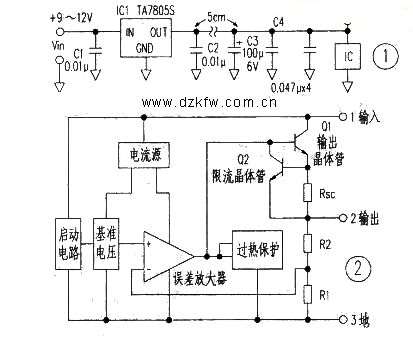

在应用三端稳压器时,一般都在其输人端和输出端各接一支0.1w0的小电容器,以保证其稳定工作。图1是一个5V稳压电源,在组装电路时,恰遇库房0.1 wF电容断货,于是用0.01 wF电容代替,考虑到后续电路还并有多个旁路电容,以为并无大碍。在电路板上,C1、C2紧靠三端稳压器安装,电解电容C3距三端稳压器5cm,而旁路电容C4-C7则靠近各自的IC.电路通电后,发现三端稳压器输出电压不稳定,最后确定是三端稳压器产生了振荡。

三端稳压器电路解说

    图2是三端稳压器的内部结构框图,内部高增益放大器为负反馈放大器,若输出侧的电容器容量不合适,就容易产生振荡。结果,将C2换成0.1 N.F,电路工作立刻正常了。由此得出一个教训:大凡电源用IC,其内部多含有运放,其工作状态与高增益的模拟放大器相同,一定要按公司手册指定的容量安装电容器,以免产生振荡。

    另外常用的稳压器TL431,对负荷容量也有要求,按公司提供的数据选择容量是不容忽视的工作。


Tags:三端稳压器,研究,电容
责任编辑:admin
