共射极放大电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-2-19

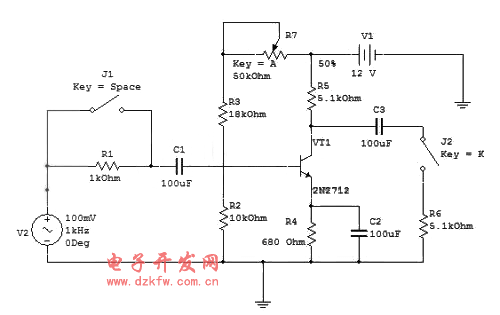

(1) 创建如图所示的共发射极单管放大电路,其中电阻R和开关K用于输入电阻测量,开关K2用于输出电阻测量。
(2)接通电源,设置输入信号源U2为0,调节电位器RP是三极管静态工作电流ImA=1maA.

(3)测量放大电路的增益。

(4)在输入端加入频率1KHZ,幅度14.1421mv的正弦波信号ui,闭合开关J1短路电阻R,闭合开关J2接入负载电阻,用交流电压表测量输出电压uo,记录测量的数据,计算增益。输出电压ui=10mv 输出电压 uo=0.739v,放大器增益 =73.9
共射极放大电路

Tags:共射极放大电路,共射
