交流接触器结构图解_交流接触器工作原理_交流接触器触头触点和灭弧

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-28

  交流接触器是一种中间控制元件,可频繁的通、断线路,以小电流控制大电流。与热继电器配合起来使用,还能对负载设备起到一定的过载保护作用。跟人手动分、合闸电路相比,交流接触器效率更高、可以灵活运用,并同时分、合多处负载线路,还有自锁功能,通过手动短接吸合后,就能进入自锁状态持续工作。

  交流接触器结构图解

  交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。

  1、电磁系统。交流接触器的电磁系统主要由线圈、铁心(静铁心)和衔铁(动铁心)三部分组成。其作用是利用电磁线圈的通电或断电,使衔铁和铁心吸合或释放,从而带动动触头与静触头闭合或分断,实现接通或断开电路的目的。

  2、触头系统。交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式三种,分别如图1(a)、(b)和(c)所示。按触头的结构形式划分,有桥式触头和指形触头两种,如图2所示。

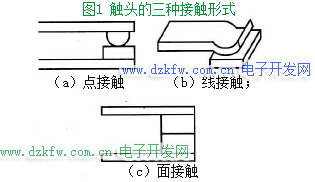

  交流接触器触头的三种接触形式

  图1 触头的三种接触形式

  (a)点接触;(b)线接触; (c)面接触

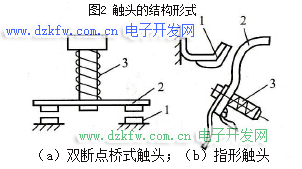

 交流接触器的触头的结构形式

  图2 触头的结构形式

  (a)双断点桥式触头;(b)指形触头

  1-静触头;2-动触头;3-触头压力弹簧

  3、灭弧装置。交流接触器在断开大电流或高压电路时,在动静触头之间会产生很强的电弧。电弧是触头间气体在强电场作用下产生的放电现象。电弧一方面会灼伤触头,减少触头的使用寿命;另一方面会使电路切断时间延长,甚至造成弧光短路或引起火灾事故。触头开合过程中的电压越高、电流越大、弧区温度越高,电弧就越强。低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施,促使电弧尽快熄灭。在交流接触器中常用的灭弧方法有以下几种:

  1)双断口电动力灭弧。该种灭弧装置如图3 (a)所示。这种灭弧方法是将整个电弧分割成两段,同时利用触头回路本身的电动力F把电弧向两侧拉长,使电弧热量在拉长的过程中散发、冷却而熄灭。容量较小的交流接触器,如CJ10 - 10型等,多采用这种方法灭弧。

  2)纵缝灭弧。该种装置如图3 (b)所示,由耐弧陶土、石棉水泥等材料制成的灭弧罩内每相有一个或多个纵缝,缝的下部较宽以便放置触头,缝的上部较窄,以便压缩电弧,使电弧与灭弧室壁有很好的接触。当触头分断时,电弧被外磁场或电动力吹入缝内,其热量传递给室壁,电弧被迅速冷却熄灭。额定电流在20A以上的CJ10系列均采用这种灭弧方法。

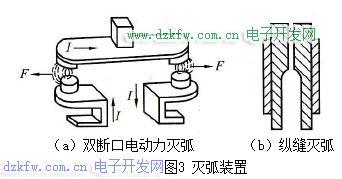

 灭弧装置

  图3 灭弧装置

  (a)双断口电动力灭弧;(b)纵缝灭弧

  3)栅片灭弧。栅片灭弧装置的结构及工作原理如图4所示。金属栅片由镀铜或镀锌铁片制成,插在灭弧罩内,各片之间相互绝缘。当动触头与静触头分断时,在触头间产生电弧,电弧电流在其周围产生磁场。由于金属栅片的磁阻远小于空气的磁阻,因此电弧上部的磁通容易通过金属栅片而形成闭合磁路,这就造成了电弧周围空气中的磁场上疏下密。这一磁场对电弧产生向上的作用力,将电弧拉到栅片间隙中,栅片将电弧分割成若干个串联的短电弧。每个栅片成为短电弧的电极,将总电弧压降分成几段,栅片间的电弧电压都低于燃弧电压,同时栅片将电弧的热量吸收散发,使电弧迅速冷却,促使电弧尽快熄灭。CJ0 -40型等容量较大的交流接触器多采用这种方法灭弧。

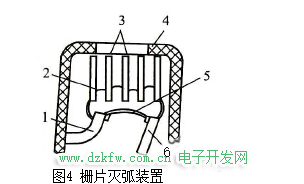

 栅片灭弧装置

  图4 栅片灭弧装置

  1-静触头;2-短电弧;3-灭弧栅片;4-灭弧罩;5-电弧;6-动触头

  4)辅助部件。交流接触器的辅助部件有反作用弹簧(线圈失电时使触头复原)、缓冲弹簧(线圈得电衔铁吸合时减小冲击力)、触头压力弹簧(触头吸合时增加压力,减小接触电阻)、传动机构及底座、接线柱等。

  交流接触器工作原理及选型,交流接触器的灭弧

  交流接触器的主要工作是接通和断开用电器的电路。之所以用两种触头是为了减少因通断瞬间产生电弧的损害,延长主触头的寿命。辅助触头更换比较容易,价格也便宜。(主辅触头分别动作的时间差及小,故不会影响用电器工作。

  如:吸合时,辅助触头先吸合通过小电流,主触头吸合时就不会产生较大的电弧了。断开时主触头先断开,这时辅助触头还有电流流过,在主辅头断开时就不会有产生较大的电弧了。

  1、交流接触器的工作原理:

  当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

  2、交流接触器的选型:

  (1)持续运行的设备。接触器按67-75%算。即100A的交流接触器,只能控制最大额定电流是67-75A以下的设备。

  (2)间断运行的设备。接触器按80%算。即100A的交流接触器,只能控制最大额定电流是80A以下的设备。

  (3)反复短时工作的设备。接触器按116-120%算。即100A的交流接触器,只能控制最大额定电流是116-120A以下的设备。
