一、交流接触器的结构：

下面是交流接触器的实物图：


交流接触器实物图

交流接触器的结构由四大部分构成，看下图。

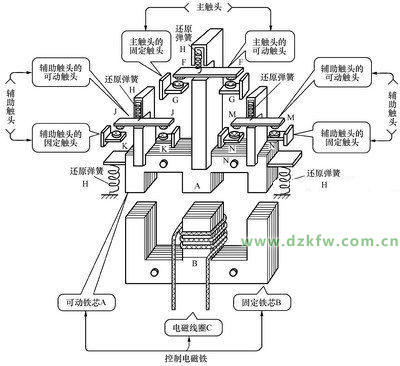

交流接触器结构图
，（1）电磁系统，包括电磁线圈，静铁芯和衔铁，这是交流接触器的驱动系统。

（2）触头系统，包括主触头和辅助触头，辅助触头有常开辅助触头，常闭辅助触头，这是交流接触器的执行系统，随着衔铁的上下移动，带动安装在衔铁上的动触点一起上下移动，使触头状态发生改变。

（3）灭弧系统，交流接触器一般采用灭弧室灭弧，而灭弧室目前应用最广泛的是陶瓷灭弧室和阻燃塑料灭弧室或胶木灭弧室三种，而内部结构都是差不多的，采用铁件栅片式引弧。将燃弧引进栅片在栅片中分割和燃烧掉，从而保护触头。

（4）辅助系统，主要包括复位弹簧，外壳，接线柱，支架和底座，复位弹簧作用是当线圈失电时推开（或拉回）衔铁，使常开和常闭触点复位，底座用于安装交流接触器。

二、交流接触器的工作原理

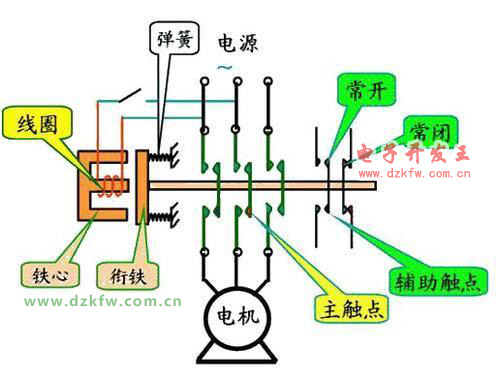

交流接触器接线图
用上图来说明接触器的原理，上面是一个380v的交流接触器，当线圈加上380v电压时，电磁铁产生磁场，对衔铁产生吸引力，克服弹簧反作用力，使衔铁向铁心方向移动（上图是向左移动），带动动触点一起移动，主触点和常开辅助触点闭合，电源给负载（上图是电机）供电，常闭触点断开。断开线圈电源，电磁铁失去磁性，在反作用力作用下，衔铁恢复原位，带动动触点一起移动（上图是右移），各触点复位。

三、交流接触器主要参数：

（1），线圈电压，Ac表示交流，B，c，F，M，Q，分别代表线圈电压是，24v，36v，110v，220v，380v，（2），适应频率，M5，M6，M7，分别表示应用频应在50赫滋，60赫滋，70赫滋，

（3），触点容量，就是接触器正常长期工作而主触点不会损坏的最大电流值，选择时根据电路的电流值和具体的情况，合理选用接触器触头容量，一般要稍大于电路电流。

（4），线圈的吸合电压和释放电压，吸合电压就是接触器闭合时线圈所用的最低电压值，最高电压释放值是指接触解除吸合状态的最高电压值，一般情况下吸合电压在额定电压的80%以上，最高释放在压在额定电压70%以下。

（5）额定电压，接触器正常工作时，主触点所能承受的工作电压，选择交流接触器时，接触器的额定电压要等于十上大于线路的电压。（6）约定发热电流

在规定条件下试验时，在8h工作制下，各部分温升不超过极限值时所承载的最大电流。

（7）接通与分断能力：

接触器的接通与分断能力是指主触点在规定条件下能够进行可靠接通和分断的电流值。

（8）接触器的机械寿命和电气寿命，机械寿命一般指交流接触器运动部件损坏，触点吻合状态不良，电气寿命主要指线圈出现断路及匝间短路的情况。

四、交流接触器的选型；

（1）根据电路电压选择接触器额定电压，原则是接触器一电压大于或等于所控制的电路电压。

（2）根据控制的对象选交流接触器的极数，如果控制的是单相电，就用两极接触器，如果控制三相电机、就用三权接触器。

（3）根据负载电流选择接触器主触头容量，一般电动机控制回路，接触器的触点容量是负载额定电流的1.2倍一1.5倍。

（4），接触器线圈电压的选择：一般根据负载所用电压来选接触器线圈电压，例如，负载用的是380v电压，就选线圈电压是380v的的接触器，如果负载电压是220v，就选线圈电压是220v的接触器，按理说选择线圈电压低的接触器比较安全，但要另备电源，势必会增加投资，电路变的复杂化。

（5）根据交流电的频率选择接触器：如果频率是50赫滋的交流电选M5，频率是60赫滋交流电选M6系列的接触器。
