AH3-3时间继电器在电机延时停机中的应用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-18

AH3-3是延时时间继电器,在电路中起到延时的作用,启动按钮按下时由于电路中接的是常闭接点,所以电流经过时间继电器的常闭接点

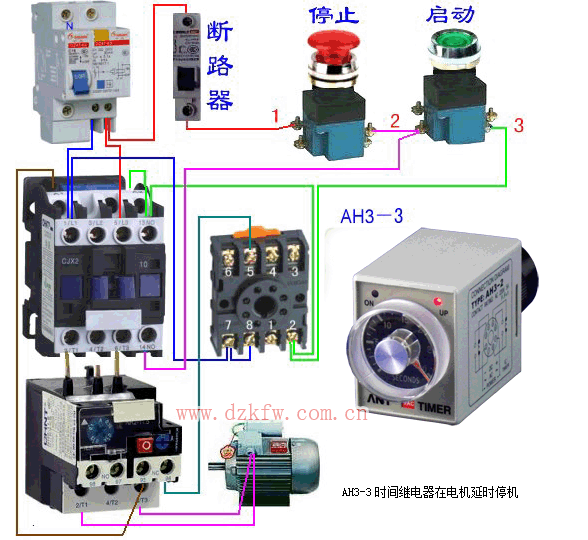

AH3-3时间继电器在电机延时停机电气原理图

直接加到交流接触器上,使交流接触器吸合,马达开始工作。当AH3时间继电器的设定时间到达到,时间继电器接点转换,这样就切断了

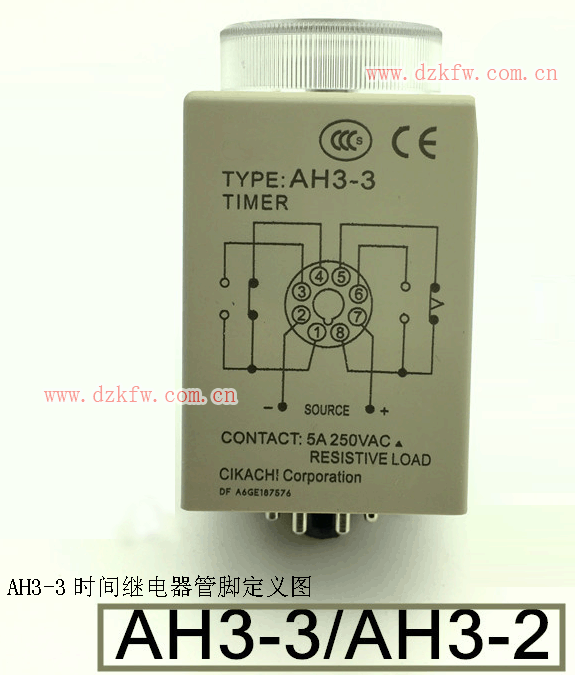

AH3-3时间继电器管脚定义图

交流接触器的电源,交流接触器关闭,电机停止。达到延时目的。

AH3时间继电器
