差动放大电路_典型的差动放大电路 T7024

作者:佚名    文章来源:本站原创    点击数:855    更新时间:2023/7/7

     在对差动放大电路进行识读前,应首先了解差点放大电路的特点和工作流程。由于零点漂移与输入信号同属信号变化缓慢的“直流”量,如果漂移的大小接近或者超过了输入信号,那么输入信号将被零点漂移所淹没。因此,减小零点漂移就成为制作高质量直流放大器的一个重要目标。而直流敖大器的各种电路形式。差动放大电路是一种能有效抑制零点漂移的直流放大电路,它又称差分放大电路,其电路特点和工作原理示意图如图3-57所示。它常用在多级放大电路的前置级,也是运算放大器中的基本电路。

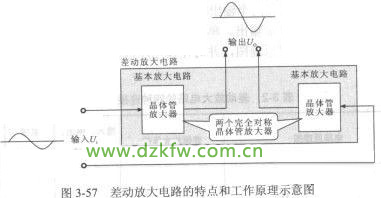

               差动放大电路的特点和工作原理示意图

     下面以典型的差动放大电路为例,T7024介绍其基本结构和识图方法,图3-58所示为差动放大电路的结构图。

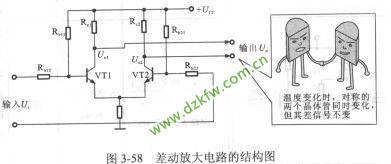

                差动放大电路的结构图
    由图可见,它实际上是由两个对称的单管共射放大电路组成的。其中VT1和VT2是两只特性相同的三极管,Rbl1和Rb21是偏置电阻器,Rb12和Rb22是基极限流电阻器,而心1和Rc2是集电极负载电阻器。通常为了满足对称的要求,必须使Rbll=Rb21,Rb12=Rb22,Rcl=Rc2。Ui是输入信号电压,它经Rbl和Rb2分压为Ui1和Ui2,分别加到两管的基极(称为双端输入);Uo是输出电压,它为两管输出电压之差,即Uo= Uol- U02(称为双端输出)。
    (1)对零点漂移的抑制作用
    由于VT1和VT2完全对称,所以在没有加入输入信号时(即当Ui=0时),Uol=U02,Uo=Uol-U02=0。如果由于某种原因,使两管集电极电流发生变化,那么,它们各自的变化量大小相等,方向相同。即△UCl=△UC2,则输出变化量△Uo=△U01-△U02=0,这就说明,零点漂移因相互补偿而抵消了,仍使输出电压为0。显然,这种差动式放大电路两边的对称性越好,其抑制零点漂移的效果越好。
    (2)差动放大器放大有用信号的原理
    实际的输入信号(即有用信号)电压通常加到两个输入端之间(称为双端输入),由于电路对称,且有Uol=-U02,所以Uo=U01-U02=2Uo,因此输出电压不但不会为0,反而比单管输出大一倍。这就是差动放大器可以有效放大有用输入信号的原理。
