VS1838B TSOP34838 HS0038B红外接收头_管脚定义图

作者:佚名    文章来源:本站原创    点击数:4287    更新时间:2022-12-10

VS1838B/TSOP34838/HS0038B描述:

TSOP322 TSOP348 TSOP324和TSOP344系列是用于红外遥控系统的小型IR接收器模块。PIN二极管和前置放大器组装在引线框架上,环氧树脂封装中包含一个IR过滤器。

解调后的输出信号可以直接连接到微处理器进行解码。TSOP324 TSOP344经过优化,可以抑制

几乎所有来自节能灯(如节能灯)的杂散脉冲.TSOP324和TSOP344中使用的AGC4可能会抑制某些数据信号。TSOP322,TSOP348是所有常见IR远程控制数据格式的旧产品。在这四种接收器类型中,首选TSOP324,TSOP344客户最初应在设计中尝试TSOP324,TSOP344。这些组件尚未通过汽车规格认证。

HS0038B–系列是用于红外遥控系统的小型接收器。 PIN二极管和前置放大器组装在引线框架上,环氧树脂封装设计为IR滤波器。解调后的输出信号可以直接由微处理器解码。HS0038B是标准的红外遥控接收器系列,支持所有主要的传输代码。

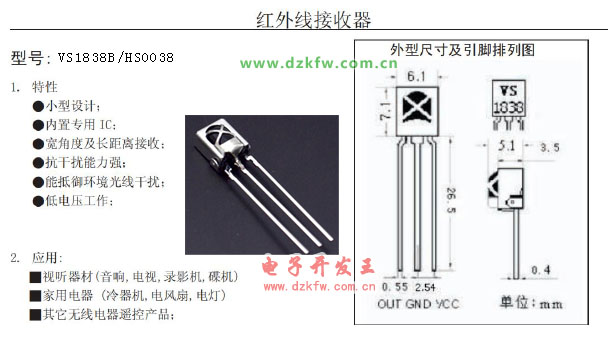

VS1838B TSOP34838 HS0038B红外接收头_管脚定义图
