总结了几个常用好用的接线端子

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-01-18

好多人都是喜欢鼓捣,但对有些实用的小配件可能识别不清或者不曾见过,也许见过了但不知道叫什么,想买都不知道怎么描述,所以总结了几个常用好用的接线端子,贴了几张图,让大家动手的时候更方便,省时省力干净整洁。

这几样我只用过大部分,但相对全部来讲,这又只是很小的一部分。

说明:

1 请按规按流程操作,做好保护,做好绝缘,胆大心细,小心谨慎。

2 类似于“免破线”、“快接”类描述的接线子,最好别用在大功率大电流线路。

图片:

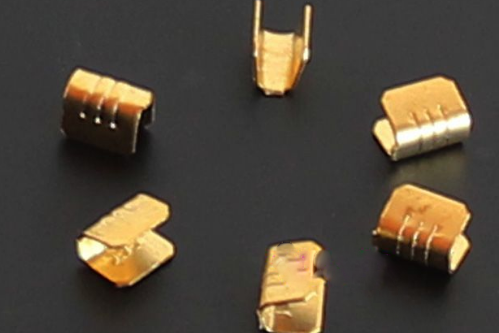

1、 并线扣,两条软线放到里面,用钳子把它夹紧,用老虎钳夹可能不结实,夹完检查;

总结了几个常用好用的接线端子

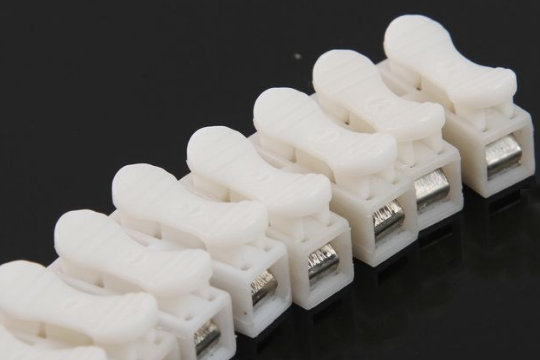

2 、按压式对接端子,也有螺丝压的,用这个接灯很方便;

总结了几个常用好用的接线端子

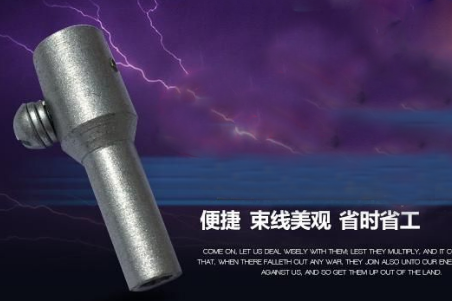

3、并线器 电线并头器 线头铰接器;

总结了几个常用好用的接线端子

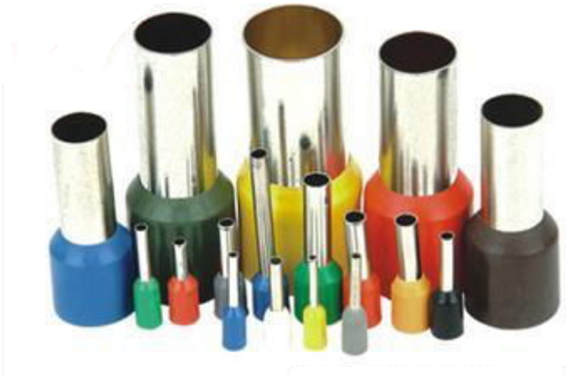

4、管型预绝缘冷压端子,套软线线头上,钳子夹扁,就变硬线了,有些线头要上锡变硬的,可以直接用这个,接空开,接插座,也比软线散着进去更安全;

总结了几个常用好用的接线端子

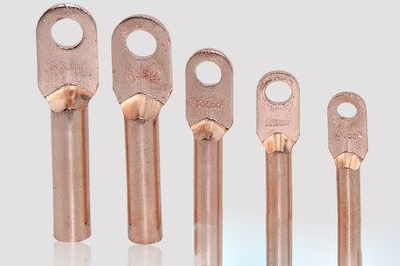

5、铜鼻子,很多种,u型y型,大功率大线径用铜管的,细线用冷压的,大多目的是把线用螺丝固定,u型是开口的,省事,o型的更安全;

总结了几个常用好用的接线端子

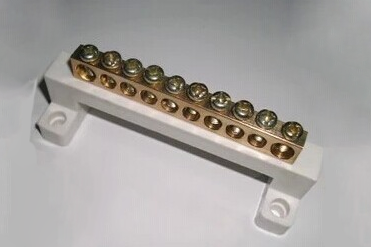

6、零线排 电箱里地线都汇到这上面

总结了几个常用好用的接线端子

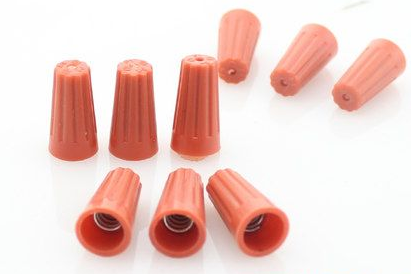

7、螺旋线帽 旋转线帽 接线帽,两根线头拧到一起之后套上这个转,越拧越紧,不用压,拧完套个热缩管更安全

总结了几个常用好用的接线端子

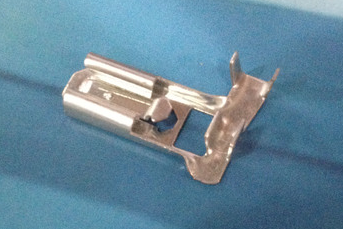

8、插簧 插接端子 。前脚压线芯,后脚压线皮,带锁插簧拔出时需要按着中间,图片是L型带锁插簧

总结了几个常用好用的接线端子

9、 栅栏式端子排,有双排,高低排的

总结了几个常用好用的接线端子

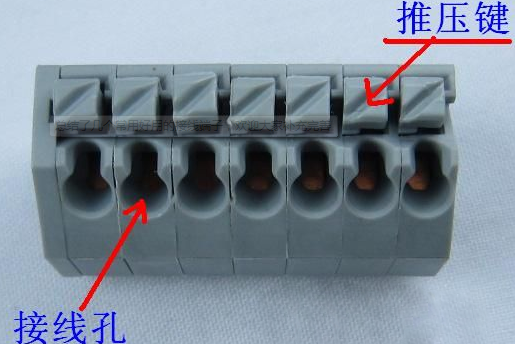

10、弹簧端子排 图片这种是需要焊到板上,一般配合预绝缘端子

总结了几个常用好用的接线端子
