三极管的封装形式和管脚识别

作者:佚名    文章来源:本站原创    点击数:1649    更新时间:2017-6-5

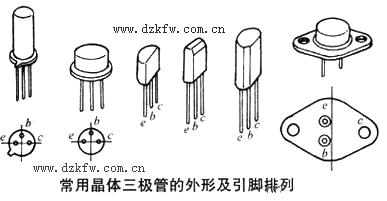

 常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,如图对于小功率金属封装三极管,按图示底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e、b、c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e b c。

三极管封装形式,三极管外形及引脚图
目前,国内各种类型的晶体三极管有许多种,管脚的排列不尽相同,在使用中不确定管脚排列的三极管,必须进行测量确定各管脚正确的位置,或查找晶体管使用手册,明确三极管的特性及相应的技术参数和资料。
利用万用表辨别三极管的三个电极
三极管基极的判别:根据三极管的结构示意图,我们知道三极管的基极是三极管中两个PN结的公共极,因此,在判别三极管的基极时,只要找出两个PN结的公共极,即为三极管的基极。具体方法是将万用电表调至电阻档的R×1k档,先用红表笔放在三极管的一只脚上,用黑表笔去碰三极管的另两只脚,如果两次全通,则红表笔所放的脚就是三极管的基极。如果一次没找到,则红表笔换到三极管的另一个脚,再测两次;如还没找到,则红表笔再换一下,再测两次。如果还没找到,则改用黑表笔放在三极管的一个脚上,用红表笔去测两次看是否全通,若一次没成功再换。这样最多测量12次,总可以找到基极。
三极管类型的判别:
三极管只有两种类型,即PNP型和NPN型。判别时只要知道基极是P型材料还N型材料即可。当用多用电表R×1k挡时,黑表笔代表电源正极,如果黑表笔接基极时导通,则说明三极管的基极为P型材料,三极管即为NPN型。如果红表笔接基极导通,则说明三极管基极为N型材料,三极管即为PNP型。
硅管、锗管的判别
硅管和锗管在特性上有很大不同,使用时应加以区别。我们知道,硅管和锗管的PN结正向电阻是不一样的,即硅管的正向电阻大,锗管的小。利用这一特性就可以用万用表来判别一只晶体管是硅管还是锗管。
判别方法如下:
将万用表拨到R*100挡或R*1K挡。测量二极管时,万用表的正端接二极管的负极,负端接二极管的正极;测量NPN型的三极管时,万用表的负端接基极,正端接集电极或发射极;测量PNP型的三极管时,万用表的正端接基极,负端接集电极或发射极。按上述方法接好后,如果万用表的表针指示在表盘的右端或靠近满刻度的位置上(即阻值较小),那么所测的管子是锗管;如果万用表的表针在表盘的中间或偏右一点的位置上(即阻值较大),那么所测的管子是硅管。
找出了基极b,另外两个电极哪个是集电极c,哪个是发射极e呢?
(1)对于NPN型三极管,穿透电流的测量电路如图所示。根据这个原理,用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec,虽然两次测量中万用表指针偏转角度都很小,但仔细观察,总会有一次偏转角度稍大,此时电流的流向一定是:黑表笔→c极→b极→e极→红表笔,电流流向正好与三极管符号中的箭头方向一致(“顺箭头”),所以此时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。
(2)对于PNP型的三极管,道理也类似于NPN型,其电流流向一定是:黑表笔→e极→b极→c极→红表笔,其电流流向也与三极管符号中的箭头方向一致,所以此时黑表笔所接的一定是发射极e,红表笔所接的一定是集电极c。
若在测量过程中,由于颠倒前后的两次测量指针偏转均太小难以区分时,就要“动嘴巴”了。具体方法是:在前两次测量中,用两只手分别捏住两表笔与管脚的结合部,用嘴巴含住(或用舌头抵住)基电极b,仍用“顺箭头,偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用,目的是使效果更加明显。
