NE5532中文资料,用NE5532小功率制作耳放 精巧

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-4

 NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器,如1458,它显示出更好的噪声性能,提高输出驱动
能力和相当高的小信号和电源带宽。这使该器件特别适合应用在高品质和专业音响设备,仪器和控制电路和电话通道放大器。如果噪音非常最重要的,因此建议使用5532A版,因为它能保证噪声电压指标。
特点介绍:
.小信号带宽:10MHZ
 .输出驱动能力:600Ω,10V有效值
 .输入噪声电压:5nV/√Hz(典型值)
 .直流 电压增益:50000
 .交流电压增益:2200-10KHZ
 .功率带宽: 140KHZ
 .转换速率: 9V/μs
 .大的电源电压范围:±3V-±20V
 .单位增益补偿

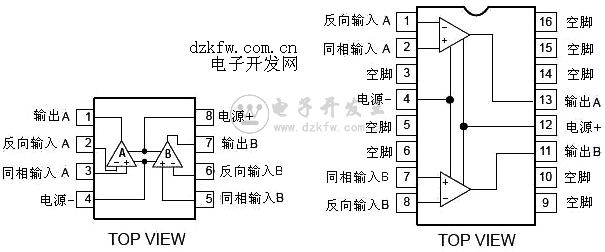

5532管脚图:ne5532管脚图

图3 5532内部电路图

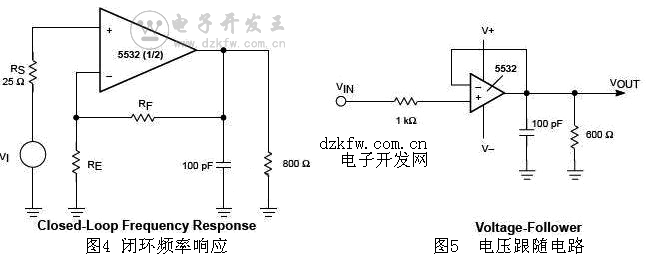

NE5532 闭环频率响应电路,电压跟随器电路

   说到小功率的耳放,不得不提到20世纪的运放之皇NE5532,曾经出现在无数的优秀前级放大、调音电路之中,中频温暖细腻厚实,胆味十足,性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。由于其体积小、电路简单,所以是讲究实用性、低投入的动手派的首选。因为NE5532从面世到如今已历经数载,大家对其电路也非常熟悉,有着多种多样的玩法。在此介绍的耳放的特点是简单、功率小,侧重的是制作的过程。
用NE5532小功率制作耳放 精巧

用NE5532小功率制作耳放电路图
  一、原理分析
  NE5532是典型的双极型输入运算放大器,用单个NE5532组成的小功率电路有很多版本,本人通过不断地对比和思考,对那些五花八门的电路图作了修改,最终确定了原理图(图1)。放大倍数是由R3(R4)和R5(R6)来控制的,理论上说如果R3(R4)为1kΩ,R5(R6)为100kΩ,则其放大倍数为100倍,但对于耳放来说,这会引起自激,再说就算真的能达到100倍,效果也不可能好,所以这个电路用于前级时也最好别调成100倍。当然,对于耳放定2~3倍可以让负反馈适量、音质柔和、清晰更通透,但放大倍数也不能太小,否则也会影响音质,大家可以反复调试,达到自己满意的效果。笔者是将R3(R4)定为1kΩ,R5(R6)定为20 kΩ,即2倍。C5(C6)是输入回路的对地通路,在用于耳放电路时应该加大,原理图中的值为22 uF,但用于此耳放应该加大到100 uF。
  在这里值得一提的是电源问题,如果你是使用的稳压电源,要注意稳压电源的滤波要给足,因为本电路本身就非常简单,那么对元器件的选取就比较挑剔,建议在选材时尽量选择质量好一点的元器件
