用西门子S7-200型PLC实现星三角降压启动的设计学习参考

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-20

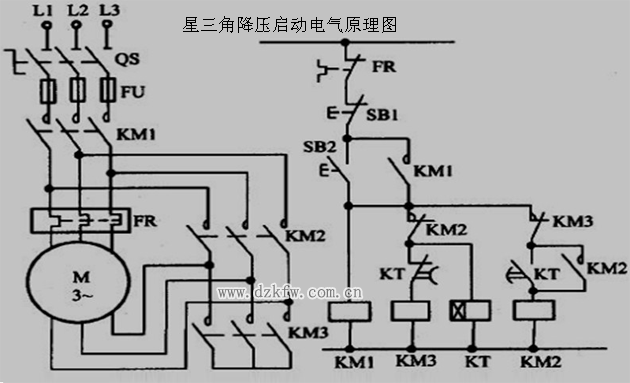

星三角降压启动的继电器电路图与控制图:

星三角降压启动电气原理图

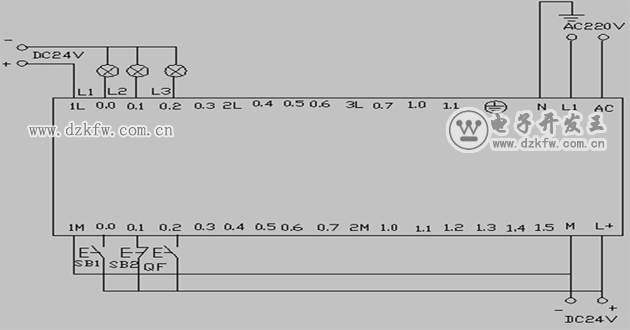

根据工艺要求进行PLC电路图设计。PLC电路图设计如下:

S7-200接线图实例

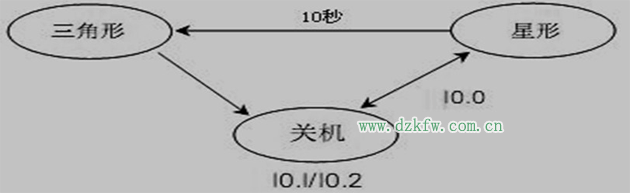

根据星三角启动电路图画出流程框架图如下

星三角启动电路图画出流程框架图



PLC软元件地址分配如下:

PLC软元件地址分配表

I区(输入区)

I0.0 启动按钮SB2

I0.1 停止按钮SB1

I0.2 电源断路器QF



Q区

Q0.0 主电路接触器 KM1

Q0.1 星型启动接触器 KM2

Q0.2 三角形接触器 KM3



T区

T37 10秒定时器

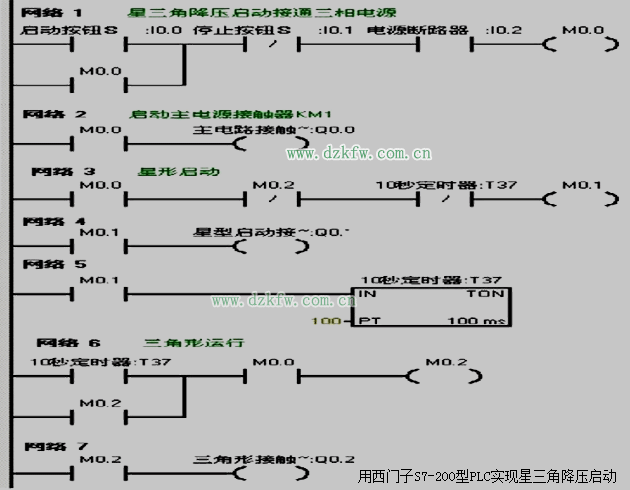

根据电路图,流程图和分配好的软元件地址进行编程。程序参考图如下:


 用西门子S7-200型PLC实现星三角降压启动
