会员注册 1．指令符号
表1 为地址上升沿检测指令说明表。
表1 地址上升沿检测指令说明表
|
参 数 |
数据类型 |
存储器区域 |
说 明 |
|
<地址1> |
BOOL |
I、Q、M、L、D |
<地址1>是被检测上升沿变化的
信号 |
|
<地址2>
( M_BIT) |
BOOL |
Q、M、D |
<地址2>是用来指定“沿变化”
的存储器位，该位保存的是上一次
POS的信号状态。如果这一地址没有
被输入模板使用，对M_BIT位只使用
I的输入镜像区 |
|
Q |
BOOL |
I、Q、M、L、D |
单脉冲输出 |
2．指令功能说明
POS（地址上升沿检测）指令是将<地址1>的信号状态与存储在<地址2>中的上次扫描的信号状态进行比较。如果当前的信号状态是“1”，上一次的信号状态是“0”（检测到上升沿），则在这一指令后的RLO将置成“1”。
表2 为POS地址上升沿检测指令对状态位的影响。
表2 POS地址上升沿检测指令对状态位的影响
|
- |
BR |
CC1 |
CC0 |
OV |
OS |
OR |
STA |
RLO |
/FC |
|
写状态位 |
- |
- |
- |
- |
- |
x |
1 |
x |
1 |

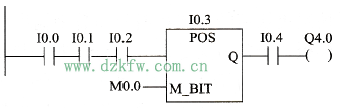

3．指令应用举例（见图2）
如图2所示，在下面的条件都满足的情况下，输出Q4.0的信号状态为“1”：
1)输入I0.0、I0.1、和I0.2的信号状态都是“1”；
2)输入I0.3上有“上升沿”信号检测到；
3)输入I0.4上的信号状态为“1”。
图2 POS指令应用举例
