DIY红外遥控检测仪,红外线检测

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-19

  这台仪器具有声光报警功能,非常实用的红外遥控检测仪,路图如附图所示。可以实现红外线检测。

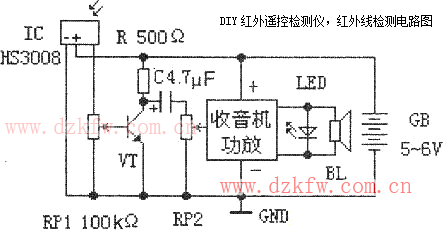

DIY红外遥控检测仪,红外线检测电路图



  1.工作原理

  红外线接收头接收到已调制的红外线信号后,在其输出端有信号输出,再通过三极管放大并解调出信息信号(此信号有音频信号的特征),再通过电容耦合到收音机的音量电位器输入端,调整音量电位器到合适位置,扬声器里发出“嘟嘟”声,同时并联在扬声器两端的发光二极管闪烁发光。

  2.元器件选择选

  红外线接收头一只,型号为HS3008;100kΩ可调电阻一只;三极管一只,型号为C1627,也可用其他NPN型三极管;500Ω电阻一只;4.7μF/16V电解电容一只;旧袖珍收音机一台(只要功放电路正常即可)。

  3.制作方法

  拆去收音机中的前级电路,只保留功放电路,将红外线接收电路安装在收音机电路板的空余位置,调整可调电阻的阻值,使三极管的工作电流在1.5~2mA之间即可。

  4.使用方法

  检测遥控器时,只要将遥控器对准接收仪并按下按键,接收仪中扬声器里发出“嘟嘟”声,发光二极管闪烁发光,说明被检测的遥控器基本正常。当按下遥控器按键后,接收仪没有反应,说明该遥控器是坏的。
